iMac G5 17" Модель A1144 — замена вентилятора процессора
Рабочий вентилятор процессора необходим для поддержания низкой температуры процессора.
Шаг 1

Перед началом работы с компьютером отключите питание и нажмите кнопку питания в течение 20–30 секунд, чтобы разрядить накопленную энергию в блоке питания.
Ослабьте два винта с крестообразным шлицем, крепящих монтажную крышку к iMac.
Эти винты зафиксированы в монтажной крышке.
Шаг 2

Снимите монтажную крышку с iMac.
Шаг 3

Отверните три винта Torx T8, крепящие переднюю рамку к задней панели.
Шаг 4

Разместите iMac лицом вверх, на задней панели.
Используя большие пальцы, нажмите обе защёлки оперативной памяти внутрь за передней рамкой для получения достаточного зазора, чтобы снять её с заднего корпуса.
Шаг 5

Удерживая защёлки оперативной памяти большими пальцами, приподнимите нижний край передней рамки настолько, чтобы он вышел из заднего корпуса.
Шаг 6


Поверните iMac так, чтобы он стоял вертикально на подставке.
Вставьте пластиковую карту в угол вентиляционного отверстия в верхней части заднего корпуса.
Сдвиньте карту в сторону верха iMac, чтобы освободить защёлку передней рамки.
Оттяните переднюю рамку от заднего корпуса.
Повторите этот процесс для другой стороны передней рамки.
Для облегчения отделения защёлок может потребоваться наклеить несколько слоёв клейкой ленты на верх пластикового инструмента.
Если рамка не поддаётся, попробуйте прижать её нижний край обратно к заднему корпусу и повторить процесс открытия.
Шаг 7

Положите iMac на стол стойкой вниз.
Поднимите переднюю рамку за нижний край и отведите её от iMac, следя, чтобы защёлки оперативной памяти не застряли.
Положите переднюю рамку выше основного корпуса iMac.
Шаг 8

При необходимости снимите кусок каптоновой ленты, обмотанный вокруг кабелей микрофона и камеры.
Шаг 9

Отключите кабели камеры и микрофона.
Шаг 10

Отогните алюминиевый экран электромагнитного экранирования с трёх нижних кромок заднего корпуса.
Нет необходимости отрывать экран от дисплея.
Мы советуем закрепить экран лентой на дисплее, чтобы он не мешал.
Шаг 11

Отвинтите два винта Torx T6 длиной 5 мм, крепящие кабель данных дисплея к плате логики.
Используя прикреплённую чёрную язычковую метку, потяните разъём кабеля данных дисплея вверх, отсоединив его от платы логики.
Шаг 12

Потяните разъём кабеля инвертора вверх, отсоединив его от гнезда на плате логики.
Шаг 13

Отогните алюминиевую EMI-ленту с двух вертикальных кромок дисплея.
При сборке полезно использовать несколько небольших полосок ленты, чтобы удерживать экранирование вдоль левых и правых краёв места под дисплей в стороне перед тем, как опустить дисплей в задний корпус iMac.
Шаг 14

Отвинтите четыре утопленных крупной резьбы винта Torx T10 длиной 7.5 мм, крепящие дисплей к заднему корпусу.
Эти винты утоплены, поэтому для их снятия требуется тонкая отвертка. Насадочные держатели обычно слишком коротки для этой операции.
Шаг 15

Поднимите дисплей за нижний край и потяните его к себе, чтобы оторвать от экрана EMI, прикреплённого к его верхнему краю.
Следите за кабелями, которые могут зацепиться при снятии.
Шаг 16

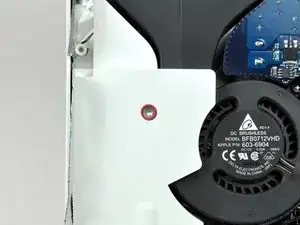

Отверните один винт Torx T10, фиксирующий левый динамик к заднему корпусу.

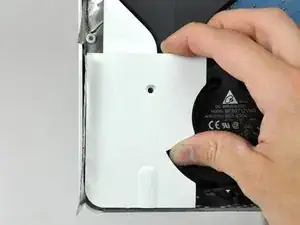

Поднимите левый динамик из заднего корпуса и отложите в сторону.
Нет необходимости отключать левый динамик от платы логики.
New line.
Шаг 17

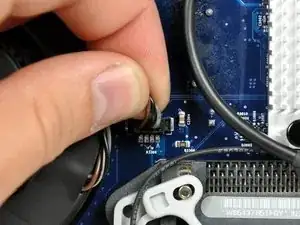

Отсоедините разъём вентилятора процессора от его гнезда на плате логики, потянув его вверх.
Шаг 18

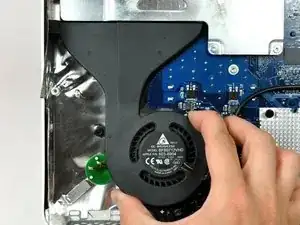

Снимите вентилятор процессора с пластиковых штырей, выступающих из заднего корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
