Замена платы AirPort/Bluetooth iMac G5 17" модель A1144

Перед началом работ отключите компьютер от питания и удерживайте кнопку питания 20–30 секунд, чтобы разрядить накопленную в блоке питания энергию.

Ослабьте два винта с крестообразным шлицем, удерживающих люк доступа на iMac.

Эти винты закреплены в люке доступа и не выпадут полностью.

Снимите люк доступа с iMac.

Снимите три винта Torx T8, удерживающие переднюю рамку на задней части корпуса.

Разместите iMac лицевой стороной вверх, на задней панели.

Используйте большие пальцы, чтобы отжать обе защёлки ОЗУ внутрь, за переднюю рамку, чтобы освободить достаточно пространства для снятия рамки с задней панели.

Удерживая защёлки ОЗУ сжатыми большими пальцами, поднимите нижний край передней рамки настолько, чтобы он отдался от задней панели.

Поверните iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карту в угол вентиляционного зазора в верхней части задней панели.

Толкните карту к верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней панели.

Повторите процедуру для другой стороны передней рамки.

При необходимости можно наклеить несколько слоёв клейкой ленты на верхнюю часть карты, чтобы удобнее было отщёлкивать защёлки.

Если рамка не поддаётся, попробуйте прижать её нижний край обратно к задней панели и повторить процедуру открытия.

Положите iMac подставкой вниз на стол.

Подденьте переднюю рамку за её нижний край и отведите её от корпуса, следя за защёлками ОЗУ, которые могут зацепиться.

Положите переднюю рамку над остальной частью iMac.

При необходимости удалите кусок каптоновой ленты, обёрнутой вокруг кабелей микрофона и камеры.

Отключите кабели камеры и микрофона.

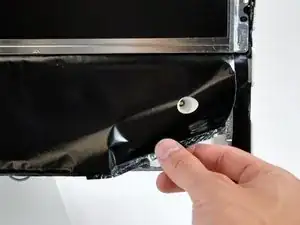

Отделите алюминиевый экран электромагнитной совместимости (EMI) по трём нижним кромкам от задней панели.

Не нужно отделять экран EMI от дисплея.

Мы считали полезным зафиксировать экран EMI лентой на дисплее, чтобы он не мешал.

Снимите один винт Torx T10, удерживающий правый динамик к задней панели.

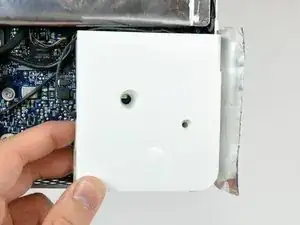

Вытащите задний динамик из корпуса и отодвиньте его в сторону.

Нет необходимости отключать правый динамик от разъёма.

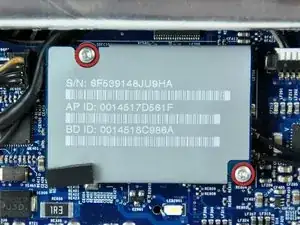

Снимите два винта Torx T6, крепящие плату AirPort/Bluetooth к логической плате.

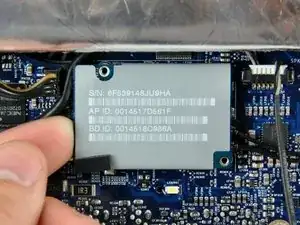

Поднимите плату AirPort/Bluetooth за её левый край, чтобы отсоединить её от разъёма на логической плате.

Поднимайте плату AirPort/Bluetooth только за её левый край. Попытка приподнять за правый край может оторвать разъём от логической платы.

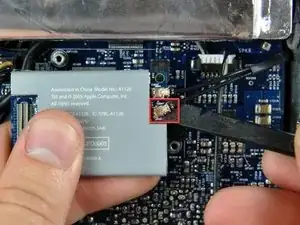

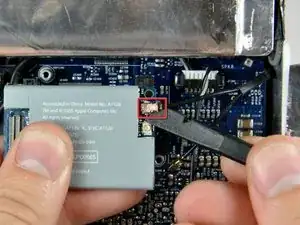

Используйте плоский конец лопатки, чтобы поддеть антеннные разъёмы AirPort и Bluetooth и отсоединить их от платы AirPort/Bluetooth.
