Замена платы преобразования постоянного тока iMac G5 17 дюймов, модель A1144

Перед началом работы отключите компьютер от сети и нажмите кнопку питания на 20–30 секунд, чтобы разрядить накопленную энергию в блоке питания.

Ослабьте два винта Phillips, фиксирующих крышку доступа к iMac.

Эти винты закреплены в крышке доступа.

Снимите крышку доступа с iMac.

Снимите три винта Torx T8, крепящих переднюю рамку к задней панели.

Установите iMac экраном вверх, на заднюю часть.

Используйте большие пальцы, чтобы отвести оба рычага оперативной памяти за переднюю рамку, чтобы получилось достаточно зазора для снятия рамки с задней панели.

Удерживая рычаги оперативной памяти большими пальцами, приподнимите нижний край передней рамки, чтобы освободить его от задней панели.

Поверните iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карту в угол отверстия вентиляционного канала в верхней части задней панели.

Продвигайте карту к верхней части iMac, чтобы отключить защёлку передней рамки.

Отодвиньте переднюю рамку от задней панели.

Повторите процесс для второй стороны передней рамки.

Может потребоваться наклеить несколько слоёв изоленты на верхнюю часть карты, чтобы проще было отключать защёлки.

Если рамка не отсоединяется, попробуйте прижать нижний край обратно к задней панели и повторить процесс открытия.

Установите iMac подставкой вниз на стол.

Приподнимите переднюю рамку за нижний край и поверните её в сторону, следя за рычагами оперативной памяти, которые могут зацепиться.

Уложите переднюю рамку поверх остальной части iMac.

При необходимости снимите кусок капроновой ленты, намотанной вокруг кабелей микрофона и камеры.

Отключите кабели камеры и микрофона.

Отогните алюминиевый экран электромагнитных помех от трёх нижних краёв задней панели.

Не нужно отклеивать экран электромагнитных помех от экрана.

Будет удобно зафиксировать экран электромагнитных помех скотчем к экрану, чтобы он не мешал.

Снимите два винта Torx T6 длиной 5 мм, крепящих кабель данных экрана к материнской плате.

С помощью чёрной язычка, прикреплённого к кабелю, отсоедините разъём кабеля данных экрана от материнской платы.

Отсоедините разъём кабеля инвертора от его разъёма на материнской плате.

Отклейте алюминиевую ленту электромагнитной защиты от двух вертикальных краёв экрана.

При сборке удобно использовать несколько небольших полосок ленты, чтобы придерживать экран электромагнитных помех по левому и правому краям контура экрана, не мешая установке экрана в заднюю панель iMac.

Снимите четыре утопленных крупнорезьбовых винта Torx T10 длиной 7,5 мм, крепящих экран к задней панели.

Эти винты утоплены, поэтому для их удаления необходим тонкий отвёрт, например, такой. Головки-адаптеры обычно слишком короткие для этой задачи.

Приподнимите экран за нижний край и потяните его на себя, чтобы отклеить от экрана электромагнитных помех, прикреплённого к верхнему краю.

Следите за тем, чтобы при снятии не зацепились кабели.

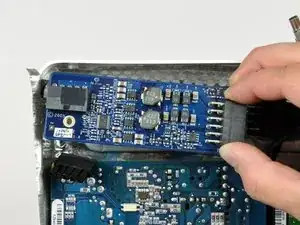

Отсоедините разъём кабеля питания постоянного тока, потянув его от разъёма, чтобы отключить от платы преобразования постоянного тока.

При отключении будет удобно немного покачивать разъём.

На этом этапе Ваши руки окажутся рядом с оголённой частью блока питания. Не прикасайтесь к лицевой стороне блока питания, чтобы избежать удара высоким напряжением от больших конденсаторов, подключённых к плате.

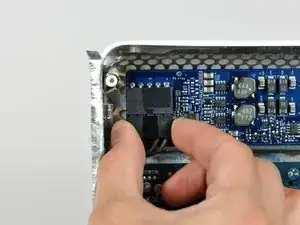

Отсоедините разъём кабеля блока питания, потянув его от разъёма, чтобы отключить от платы преобразования постоянного тока.

При отключении будет удобно немного покачивать разъём.

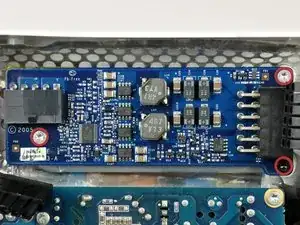

Снимите три винта Torx T10 с платы преобразования постоянного тока.

Короткий мелкорезьбовый винт устанавливается в верхнем правом углу, а чёрный крупнорезьбовый винт — в нижнем правом углу платы преобразования постоянного тока.

Извлеките плату преобразования постоянного тока из задней панели.
