iMac G5 17" Model A1144 Замена входа питания переменного тока
Переехали по сетевому кабелю? Используйте это руководство, чтобы заменить вход питания переменного тока.
Шаг 1

Перед началом работы с компьютером отключите его от сети и удерживайте кнопку питания 20–30 секунд, чтобы разрядить накопленную энергию в блоке питания.
Ослабьте два винта Phillips, фиксирующие крышку доступа на вашем iMac.
Эти винты закреплены в крышке доступа и не выпадают.
Шаг 2

Снимите крышку доступа с iMac.
Шаг 3

Снимите три винта Torx T8, фиксирующие переднюю панель к задней крышке.
Шаг 4

Ориентируйте iMac лицевой стороной вверх, на задней панели.
Используйте большие пальцы, чтобы прижать обе защёлки оперативной памяти назад за переднюю панель, чтобы обеспечить достаточный зазор для её снятия с задней крышки.
Шаг 5

Удерживая защёлки оперативной памяти большими пальцами, поднимите нижний край передней панели настолько, чтобы он отстал от задней крышки.
Шаг 6


Поверните iMac так, чтобы он стоял вертикально на подставке.
Вставьте пластиковую карту в угол отверстия вентиляционного канала в верхней части задней крышки.
Толкните карту к верхней части iMac, чтобы освободить защёлку передней панели.
Оттяните переднюю панель от задней крышки.
Повторите этот процесс для другой стороны передней панели.
Возможно, потребуется несколько слоёв армированной ленты на верхней части карты доступа, чтобы помочь освободить защёлки.
Если панель не поддаётся, попробуйте прижать нижний край обратно к задней крышке и повторить процесс открытия.
Шаг 7

Положите iMac на стол стойкой вниз.
Поднимите переднюю панель за нижний край и отведите её от корпуса iMac, контролируя защёлки оперативной памяти, которые могут застрять.
Положите переднюю панель над остальной частью iMac.
Шаг 8

При необходимости снимите кусок каптоновой ленты, обмотанный вокруг кабелей микрофона и камеры.
Шаг 9

Отключите кабели камеры и микрофона.
Шаг 10

Отогните алюминиевый экранирующий щит EMI с трёх нижних краёв задней крышки.
Нет необходимости отделять EMI-щит от дисплея.
Мы рекомендовали приклеить EMI-щит к дисплею лентой, чтобы он не мешал.
Шаг 11

Удалите два винта Torx T6 длиной 5 мм, фиксирующие кабель данных дисплея на плате логики.
Используя прикреплённую чёрную язычок, поднимите разъём кабеля данных дисплея с платы логики.
Шаг 12

Поднимите разъём кабеля инвертора с его гнезда на плате логики.
Шаг 13

Отогните алюминиевую EMI-ленту от двух вертикальных краёв дисплея.
При сборке полезно использовать несколько небольших полосок ленты, чтобы зафиксировать экранирование EMI вдоль левых и правых краёв области дисплея, прежде чем опускать дисплей в заднюю крышку iMac.
Шаг 14

Снимите четыре утопленных крупнопоточных винта Torx T10 длиной 7,5 мм, фиксирующие дисплей к задней крышке.
Эти винты утоплены, поэтому для их удаления необходим тонкий вверток. Насадки-биты обычно слишком короткие для этой задачи.
Шаг 15

Поднимите дисплей за нижний край и потяните на себя, чтобы оторвать его от EMI-щита, прикреплённого к его верхнему краю.
Следите за кабелями, которые могут застрять при снятии.
Шаг 16

Удалите один винт Torx T6 длиной 5 мм, фиксирующий кронштейн платы ИК-приёмника к плате логики.
Плата ИК-приёмника и её контакт теперь свободны от платы логики и могут упасть.
Снимите контакт ИК-кабеля и отодвиньте плату ИК-приёмника вместе с прикреплённым кабелем в сторону.
Шаг 17

Удалите один винт Torx T10 длиной 30 мм, фиксирующий левый динамик к задней крышке.
Выньте левый динамик из задней крышки.
Шаг 18

Протяните кабель левого динамика вдоль его пути через плату логики.
Шаг 19

Удалите один винт Torx T10 длиной 17 мм, фиксирующий правый динамик к плате логики.
Поднимите правый динамик из задней крышки и отодвиньте в сторону.
Оба динамика всё ещё подключены к плате логики.
Шаг 20

При необходимости приподнимите кабель платы ИК-приемника, чтобы освободить находящийся под ним кабель левого динамика.
Потяните разъем динамика в направлении верхнего края iMac, чтобы отсоединить его от материнской платы.
Шаг 21

Отсоедините разъем вентилятора процессора от материнской платы, потянув его прямо вверх из гнезда.
Шаг 22

Осторожно выньте вентилятор процессора из задней части корпуса.
Шаг 23

Отсоедините следующие разъемы от материнской платы, потянув их прямо вверх из гнезд:
Кабель датчика окружающего освещения.
Кабель питания.
Шаг 24

Отсоедините разъем кабеля данных жесткого диска от материнской платы, потянув его прямо вверх из гнезда.
SATA-разъем на большинстве iMac имеет тенденцию заедать в своем гнезде на материнской плате. Если у вас возникают трудности с отсоединением кабеля SATA, вставьте металлическую лопатку или любой другой тонкий инструмент в зазор между разъемом SATA и его гнездом и проверните вал лопатки, чтобы безопасно разделить обе части.
Шаг 25

Выведите кабель ИК-датчика из-под карты AirPort Express и отложите его в сторону.
Шаг 26

Удалите два винта T6 Torx длиной 5 мм, крепящие плату AirPort/Bluetooth к материнской плате.
Подденьте плату AirPort/Bluetooth за левый край, чтобы отделить её от гнезда на материнской плате.
Поднимайте плату AirPort/Bluetooth только за левый край. Попытка приподнять за правый край может отломать разъем от материнской платы.
Шаг 27

Используйте плоский конец лопатки, чтобы приподнять оба антенных кабеля с платы AirPort/Bluetooth.
Этот шаг можно не выполнять. Просто положите карту на бок.
Шаг 28

Отсоедините разъем кабеля платы камеры от материнской платы, потянув его прямо от гнезда.
Шаг 29

Отсоедините разъем кабеля вентилятора оптического привода от материнской платы, потянув его прямо от гнезда.
Шаг 30

Удалите винт T10 Torx длиной 7 мм, крепящий монтажную скобу гибкого кабеля оптического привода к материнской плате.
Снимите монтажную скобу гибкого кабеля.
Шаг 31

Отсоедините гибкий кабель оптического привода от материнской платы, потянув его прямо вверх из гнезда.
Шаг 32

Проложите кабель данных жесткого диска под оптическим приводом, чтобы он не мешал при последующих шагах.
Шаг 33

Отсоедините разъем вентилятора жесткого диска от материнской платы, потянув его прямо от гнезда.
Шаг 34

Используйте наконечник лопатки, чтобы приподнять кабели температурных датчиков жесткого диска и оптического привода для освобождения места.
Отсоедините разъем датчика температуры оптического привода от материнской платы, потянув его прямо от гнезда.
Шаг 35

Отсоедините разъем датчика температуры жесткого диска от материнской платы, потянув его прямо от гнезда.
Шаг 36

Удалите следующие винты, крепящие материнскую плату к задней части корпуса:
Четыре мелкозернистых винта T10 Torx длиной 7 мм.
Три крупнозернистых винта T10 Torx длиной 7 мм.
Шаг 37

Нажмите две защелки планок оперативной памяти, выступающие из лючка доступа, внутрь и установите их на нижний край задней части корпуса, чтобы они не зацепились при снятии материнской платы.
Шаг 38

Возьмите материнскую плату и потяните её немного на себя, чтобы освободить разъемы от задней части корпуса.
Поверните верхнюю часть материнской платы к себе немного, чтобы получить доступ к разъему кабеля питания постоянного тока.
Не вытаскивайте материнскую плату полностью, так как разъем кабеля питания постоянного тока все еще подключен к нижней стороне платы.
Шаг 39

Держа материнскую плату одной рукой, отсоедините разъем кабеля питания постоянного тока от материнской платы, потянув его прямо от гнезда.
Может быть полезно слегка покачать разъем при вытягивании.
Шаг 40

Снимите вентилятор жесткого диска с пластиковых стоек, выступающих из задней части корпуса.
При необходимости выведите кабели из-под шасси.
Шаг 41

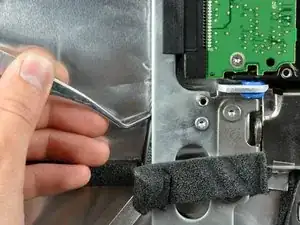

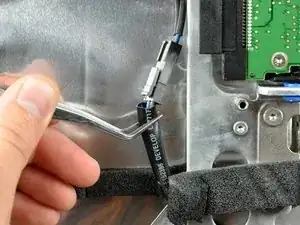

Используйте пинцет, чтобы вытащить кабель питания переменного тока из-под шасси.
Шаг 42

Отключите разъем кабеля питания переменного тока, нажимая на фиксатор и одновременно вытягивая разъем из гнезда.
Шаг 43

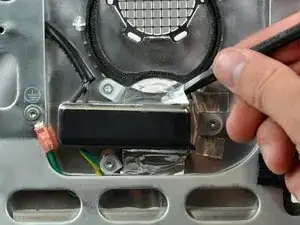

Используйте лопатку, чтобы отогнуть три фрагмента экранирующей ленты, закрывающей вход питания переменного тока.
Верхний и нижний фрагменты легко отогнуть, но боковой фрагмент легко порвать. Будьте терпеливы при удалении экранирующей ленты.
Шаг 44

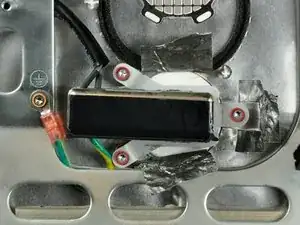

Удалите следующие винты, крепящие вход питания переменного тока к задней крышке:
Три винта Torx T10
Один винт Torx T10, фиксирующий заземляющий провод.
Шаг 45

Выведите разъем кабеля питания переменного тока из-под шасси и снимите вход питания переменного тока с iMac.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
