Замена трекпада MacBook Air 2022 (M2)

Перед началом разрядите аккумулятор до уровня ниже 25%, поскольку заряженный литий-ионный аккумулятор может быть опасен при случайном проколе.

Выключите MacBook Air и отключите все кабели.

Закройте дисплей и переверните ноутбук крышкой вниз. Держите крышку закрытой, пока вы физически не отключите аккумулятор.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить четыре винта 6.4 мм, фиксирующие нижнюю крышку:

Два винта с короткой резьбовой частью у петлей

Два винта с длинной резьбовой частью у передней части MacBook

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

Прикрепите присоску к центру переднего края нижней крышки.

Резко и уверенно тяните вверх за присоску, чтобы создать небольшой зазор между нижней крышкой и рамой.

Вставьте лезвие для вскрытия в образовавшийся зазор.

На следующих двух шагах вы почувствуете и услышите освобождение четырёх защёлок. Если защёлка не освобождается, вставьте лезвие глубже и попробуйте снова.

Сдвиньте лезвие к правому нижнему углу, чтобы освободить первую защёлку.

Поверните лезвие вокруг угла и ведите вверх по правому краю, чтобы освободить следующую защёлку.

Вставьте лезвие в первоначальный зазор, созданный присоской.

Проведите лезвием к левому нижнему углу и вверх по левому краю, чтобы освободить оставшиеся две защёлки.

Четыре скользящих фиксатора вдоль заднего края MacBook прочно удерживают нижнюю крышку. Для разделения этих фиксаторов потребуется значительная сила — рассмотрите возможность использования перчаток для защиты рук от острых кромок нижней крышки.

Держите нижнюю крышку ровно и тяните её прямо назад от заднего края, по одному углу, чтобы освободить скользящие фиксаторы.

Не тяните вверх, пока крышка полностью не отделится.

Снимите нижнюю крышку.

При сборке:

Установите нижнюю крышку на место и совместите скользящие фиксаторы с головками винтов, по которым они будут скользить. Надавите и сдвиньте нижнюю крышку к заднему краю, чтобы зацепить фиксаторы — крышка перестанет скользить, когда фиксаторы войдут в зацепление.

Когда одна сторона зафиксирована, она может вывести другую сторону из совпадения. Проверяйте обе стороны при нажатии, вдоль заднего края не должно быть зазоров.

Когда нижняя крышка сравняется с рамой, крепко прижмите по периметру, чтобы защёлкнуть четыре защёлки.

Вы услышите и почувствуете отчетливый щелчок при защёлкивании каждой защёлки.

Используйте отвёртку T3 Torx, чтобы выкрутить два винта 1.5 мм, крепящие крышку разъёма аккумулятора.

Снимите крышку разъёма аккумулятора.

Используйте лезвие для вскрытия, чтобы поддеть и отключить пресс-разъём аккумулятора press connector.

Чтобы снова подключить пресс-разъём, совместите его с гнездом и аккуратно надавите на одну сторону, пока не щёлкнет, затем на другую сторону. Может потребоваться несколько попыток для точного совмещения.

Используйте отвёртку T3 Torx, чтобы выкрутить два винта 1.5 мм, крепящие крышку кабеля трекпада.

Используйте лопаточку или пальцы, чтобы отодвинуть крышку кабеля трекпада в сторону и получить доступ к пресс-разъёму под ней.

Используйте заострённый конец лопаточки, чтобы поддеть и отключить пресс-разъём кабеля трекпада.

Чтобы снова подключить такие пресс-разъёмы, аккуратно совместите и нажмите на одну сторону, пока не щёлкнет, затем повторите с другой стороной. Не нажимайте в середине. При несовмещении штырьки могут погнуться и вызвать необратимые повреждения.

Небольшие участки мягкого клея фиксируют кабель трекпада к раме.

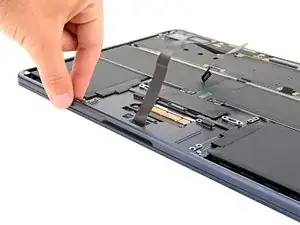

Аккуратно потяните вверх, чтобы отделить кабель трекпада от рамы.

Также можно использовать лезвие для вскрытия, чтобы ослабить клей.

При сборке возможно потребуется нанести новый клей, если старый уже не липкий.

Используйте отвёртку T5 Torx, чтобы выкрутить десять винтов 4 мм, фиксирующих трекпад.

Будьте осторожны, чтобы не потерять шесть шайб, лежащих на стойках винтов трекпада. Без них трекпад не будет правильно устанавливаться.

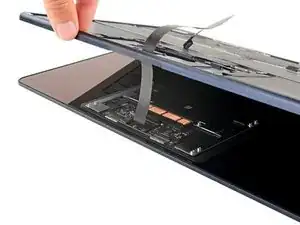

Медленно откройте ваш MacBook — трекпад останется на дисплее.

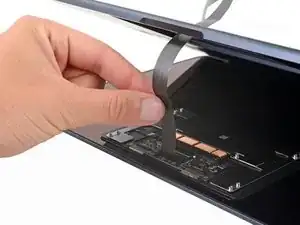

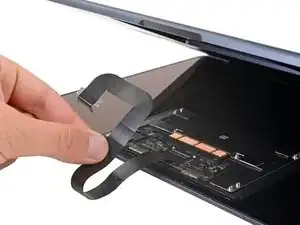

Осторожно проденьте шлейф трекпада через его щель в рамке.

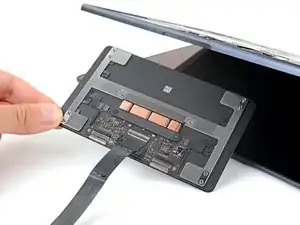

Снимите трекпад.

Перед установкой нового трекпада:

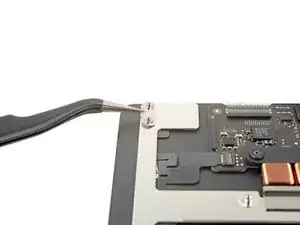

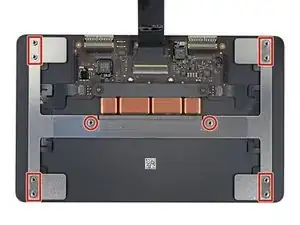

Убедитесь, что у трекпада есть шлейф. При необходимости перенесите старый шлейф или установите шлейф, поставляемый с новым трекпадом.

Убедитесь, что шесть шайб находятся на своих местах на стойках винтов.
