Снятие крышки портов MagSafe/Thunderbolt

Разрядите аккумулятор MacBook ниже 25% перед началом этого ремонта — заряженный аккумулятор может загореться при повреждении.

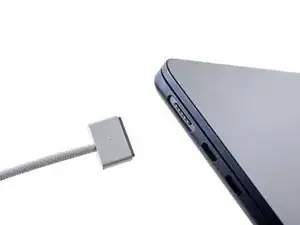

Отключите все кабели и полностью выключите MacBook.

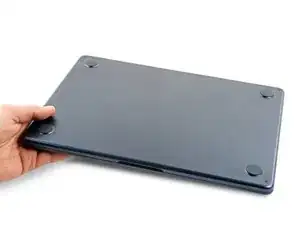

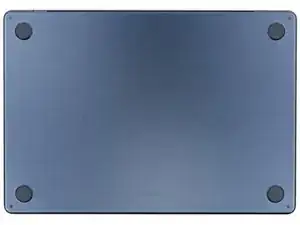

Закройте дисплей и положите MacBook вверх дном. Держите ноутбук закрытым, пока физически не отсоедините аккумулятор.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

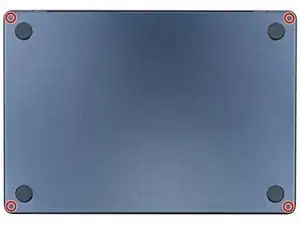

Используйте отвёртку P5 pentalobe, чтобы снять четыре винта длиной 6.4 мм, фиксирующие нижнюю крышку.

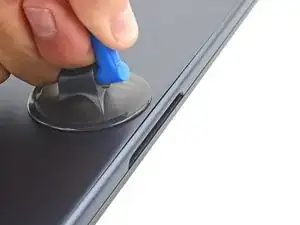

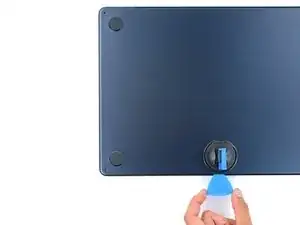

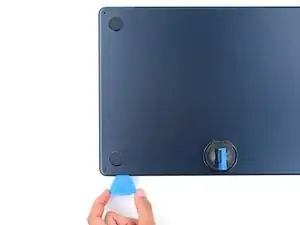

Прикрепите присоску к центру переднего края нижней крышки.

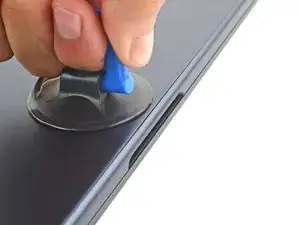

Поднимите присоску, чтобы создать зазор между нижней крышкой и рамой.

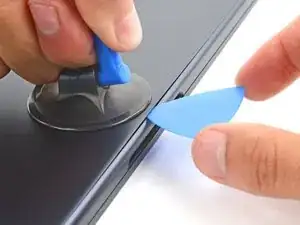

Вставьте пластиковую лопатку в зазор.

В следующих двух шагах Вы почувствуете и услышите освобождение шести защёлок. Если защёлка не отпускается, вставьте лопатку глубже и попробуйте снова.

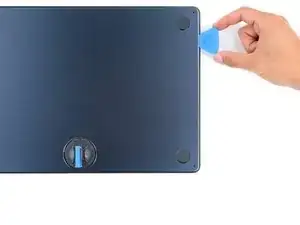

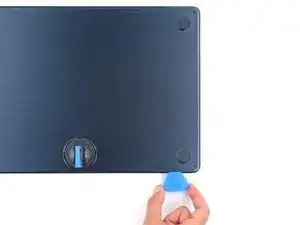

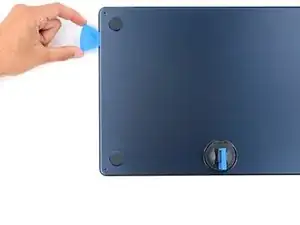

Проведите лопатку в правый нижний угол, чтобы освободить первую защёлку.

Проведите лопатку вокруг угла и вдоль правого края, чтобы освободить следующие две защёлки.

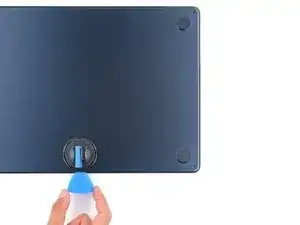

Вставьте лопатку в первоначальный зазор, созданный присоской.

Проведите лопатку в левый нижний угол и вдоль левого края, чтобы освободить три оставшиеся защёлки.

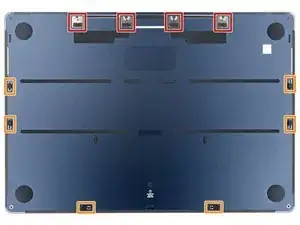

Четыре скользящие защёлки вдоль заднего края MacBook надёжно фиксируют нижнюю крышку. Для освобождения этих защёлок потребуется значительная сила — подумайте о надевании перчаток, чтобы защитить руки от острых кромок нижней крышки.

Держите нижнюю крышку плоско относительно рамы и энергично сдвигайте её прямо от заднего края, по одному углу за раз, чтобы отсоединить скользящие защёлки.

Не поднимайте крышку вверх, пока она полностью не отделится.

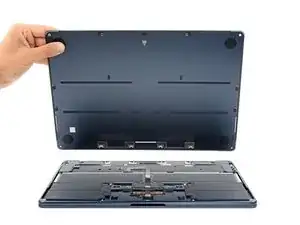

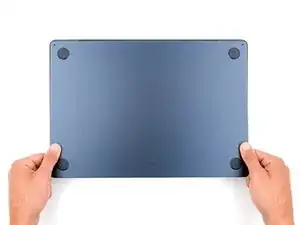

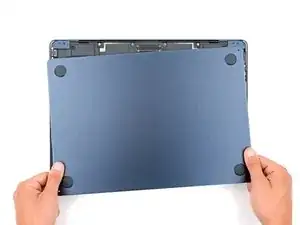

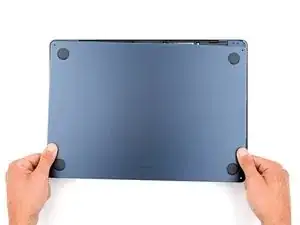

Снимите нижнюю крышку.

При повторной сборке:

Установите нижнюю крышку на место и совместите скользящие защёлки со стойками винтов, по которым они скользят. Надавите и сдвиньте нижнюю крышку в сторону заднего края, чтобы защёлки вошли в зацепление — она перестанет скользить, когда защёлки войдут в паз.

Когда одна сторона встанет на место, она может вывести другую сторону из совмещения. Проверяйте обе стороны по мере установки, не должно быть зазора вдоль заднего края.

Когда нижняя крышка будет вровень с рамой, плотно прижмите по периметру, чтобы защёлкнуть шесть защёлок.

Вы услышите и почувствуете отчетливый щелчок при защёлкивании каждой защёлки.

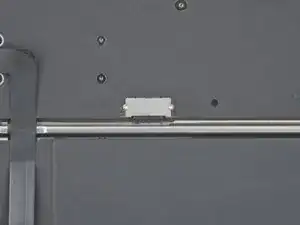

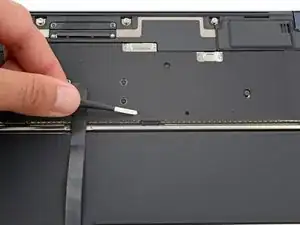

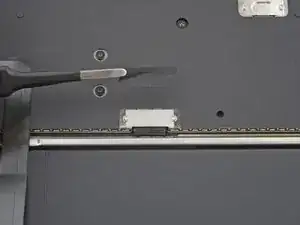

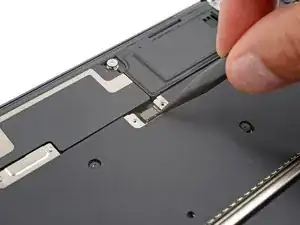

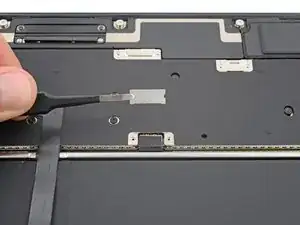

Используйте пинцет с тупыми концами или пальцы, чтобы снять кусочек ленты, закрывающий крышку разъёма аккумулятора.

При сборке используйте оставшийся клей, чтобы закрепить ленту на крышке.

Используйте отвёртку Torx Plus 3IP, чтобы снять два винта длиной 1.5 мм, фиксирующие крышку разъёма аккумулятора.

Снимите крышку.

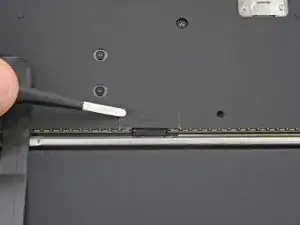

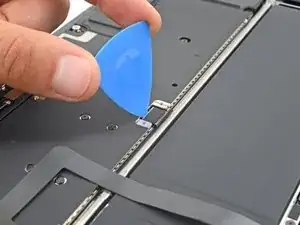

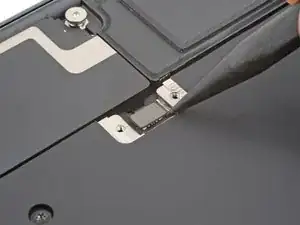

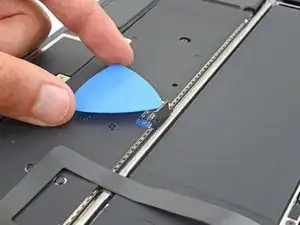

Используйте пластиковую лопатку, чтобы поддеть и отключить разъём аккумулятора.

Чтобы подключить нажимной разъём, совместите его с гнездом и аккуратно надавите на одну сторону, пока он не защёлкнется, затем на другую сторону. Возможно, потребуется несколько попыток для совмещения разъёма.

При работе с MacBook, лежащим вверх дном, левый динамик будет находиться у Вас с правой стороны.

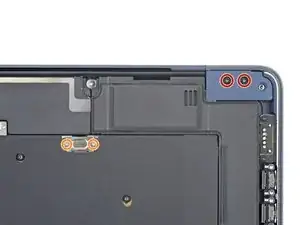

Используйте отвёртку Torx Plus 3IP, чтобы снять следующие винты:

Два винта длиной 2.6 мм, фиксирующие крышку правого петельного механизма

Два винта длиной 1.5 мм, фиксирующие крышку кабеля динамика

Снимите крышку кабеля динамика.

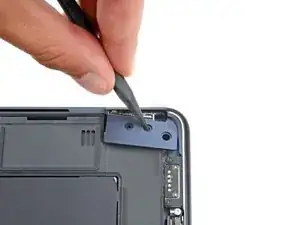

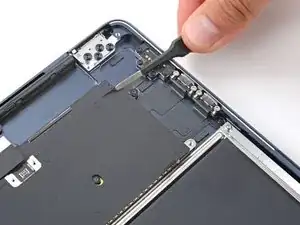

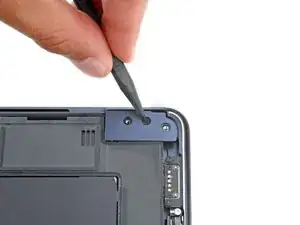

Вставьте острый конец лопатки в одно из отверстий под винт крышки правого петельного механизма.

Оттолкните крышку петли от заднего края, чтобы освободить её.

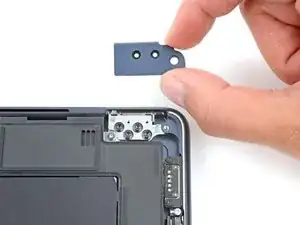

Снимите крышку петли.

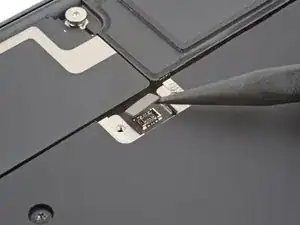

Используйте острый конец лопатки, чтобы поддеть и отключить нажимной разъём левого динамика.

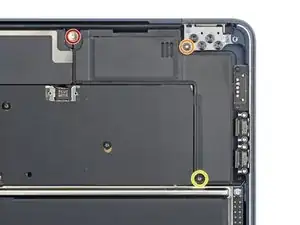

Снимите три винта, крепящие правый динамик:

Один винт Torx Plus 4IP длиной 5.5 мм

Один винт Torx Plus 4IP длиной 2.7 мм

Один винт Torx Plus 6IP длиной 3.5 мм

Убедитесь, что кабель в верхнем левом крае динамика не застрял на плате, так как он может порваться.

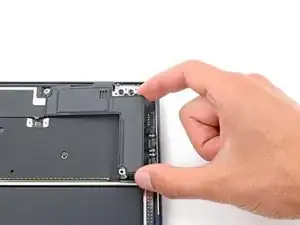

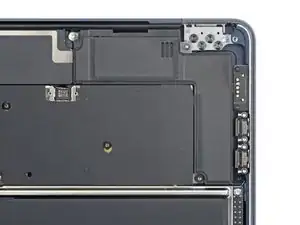

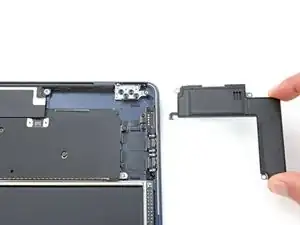

Поднимите правый край динамика над рамкой и сдвиньте его вправо, чтобы извлечь.

При повторной сборке пропустите кабель динамика под правый край сборки антенны перед тем, как уложить динамик в его нишу.

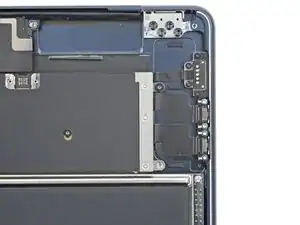

Лента на правом крае платы скрывает крышку разъёмов MagSafe и Thunderbolt.

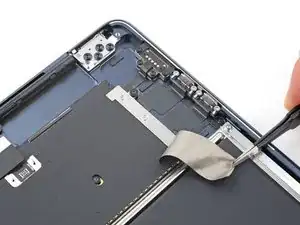

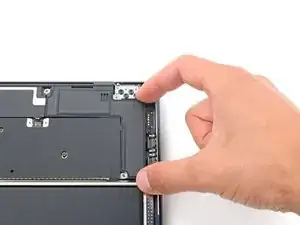

Используйте пинцет с тупыми концами или пальцы, чтобы поддеть и снять ленту.

При повторной сборке используйте оставшийся клей, чтобы закрепить ленту на крышке.

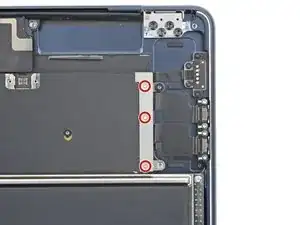

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить три винта длиной 1.5 мм, крепящие крышку разъёмов.

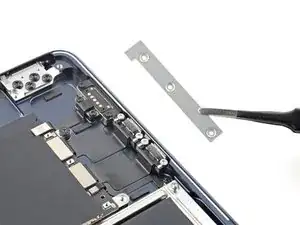

Снимите крышку.
