Замена порта MagSafe в MacBook Air 2022 (M2)

Перед началом разрядите батарею ниже 25%, так как заряженная литий‑ионная батарея может быть опасна при случайном повреждении.

Выключите MacBook Air и отсоедините все кабели.

Закройте экран и переверните ноутбук нижней крышкой вверх. Держите крышку закрытой до тех пор, пока вы физически не отключите аккумулятор.

Используйте отвертку P5 Pentalobe, чтобы вынуть четыре винта 6.4 мм, удерживающих нижнюю крышку:

Два винта с короткой резьбовой частью рядом с петлями

Два винта с длинной резьбовой частью рядом с передней частью MacBook

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на то же место, откуда был извлечён.

Прикрепите присоску к центру переднего края нижней крышки.

Сильным, ровным тянущим усилием приподнимите присоску, чтобы создать небольшой зазор между нижней крышкой и рамой.

Вставьте лезвие для вскрытия в зазор.

На следующих двух шагах вы почувствуете и услышите, как освобождаются четыре защёлки. Если защёлка не освобождается, вставьте лезвие глубже и попробуйте снова.

Проведите лезвием к правому нижнему углу, чтобы освободить первую защёлку.

Поверните лезвие вокруг угла и проведите вверх по правому краю, чтобы освободить следующую защёлку.

Вставьте лезвие для вскрытия в исходный зазор, созданный присоской.

Проведите лезвием к левому нижнему углу и вверх по левому краю, чтобы освободить две оставшиеся защёлки.

Четыре скользящих фиксатора вдоль заднего края MacBook прочно удерживают нижнюю крышку. Для их отделения потребуется большое усилие — используйте перчатки, чтобы защитить руки от острых краёв нижней крышки.

Держите нижнюю крышку плоско и уверенно тяните её прямо от заднего края по одному углу, чтобы освободить скользящие фиксаторы.

Не тяните вверх, пока крышка полностью не отделена.

Снимите нижнюю крышку.

При сборке:

Установите нижнюю крышку на место и совместите скользящие фиксаторы со шляпками винтов, над которыми они соскальзывают. Надавите и сдвиньте нижнюю крышку к заднему краю, чтобы зафиксировать фиксаторы — крышка перестанет скользить, когда фиксаторы войдут в зацепление.

Когда одна сторона зафиксирована, она может вывести другую сторону из выравнивания. Проверяйте обе стороны при установке, не должно быть зазора вдоль заднего края.

Когда нижняя крышка станет заподлицо с рамой, плотно прижмите по периметру, чтобы защёлки встали на место.

Вы услышите и почувствуете характерный щелчок при защёлкивании каждой защёлки.

Используйте отвертку T3 Torx, чтобы вынуть два винта 1.5 мм, фиксирующие крышку разъёма батареи.

Снимите крышку разъёма батареи.

Используйте лезвие для вскрытия, чтобы приподнять и отключить пресс‑коннектор батареи press connector.

Чтобы подключить пресс‑коннектор, совместите его с разъёмом и аккуратно нажмите с одной стороны до щелчка, затем нажмите с другой стороны. Возможно, потребуется несколько попыток для выравнивания коннектора.

Используйте отвертку T3 Torx, чтобы вынуть четыре винта 1.5 мм, фиксирующие крышку верхнего правого пресс‑коннектора.

Снимите крышку верхнего правого пресс‑коннектора.

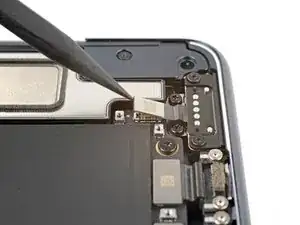

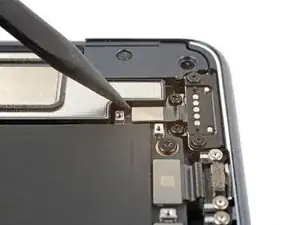

Используйте заострённый конец лопатки, чтобы приподнять и отключить пресс‑коннектор порта MagSafe.

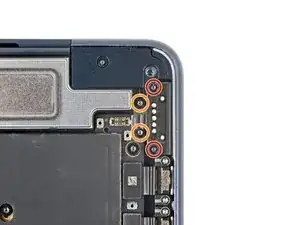

Используйте отвертку 3IP Torx Plus, чтобы вынуть два винта 3.3 мм, фиксирующие металлическую распорку к порту MagSafe.

Эта распорка удерживает порт в его углублении.

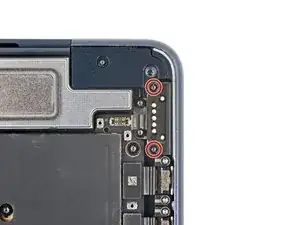

Используйте отвертку T5 Torx, чтобы вынуть два винта 2.8 мм, фиксирующие порт MagSafe в рамке.

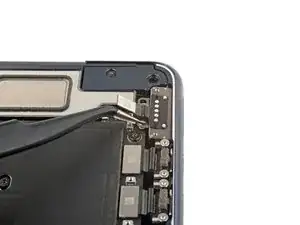

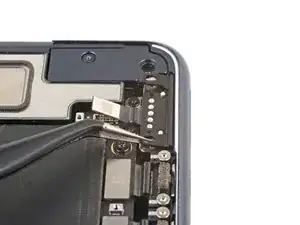

Используйте пинцет или пальцы, чтобы снять распорку с верхней части порта MagSafe.

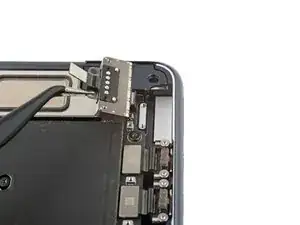

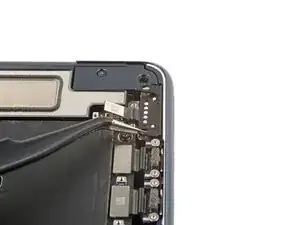

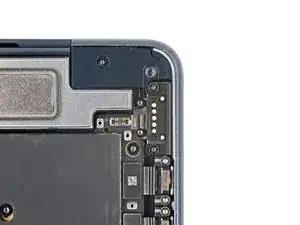

С помощью пинцета или пальцев снимите порт MagSafe.

Следуйте этому шагу для установки порта MagSafe.

Винты будут притягиваться магнитом в порту. Возможно, потребуется использовать изогнутый пинцет, чтобы удерживать винты на месте при их затягивании.

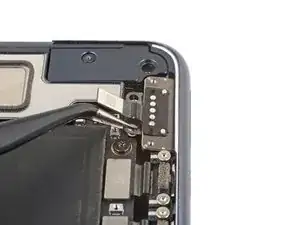

Вставьте порт и частично затяните два винта длиной 2,8 мм, фиксирующие его левый край.

Точно совместите порт и полностью затяните его винты.

Вы можете подключить зарядное устройство и использовать его для выравнивания порта, но убедитесь, что оно не подключено к сети.

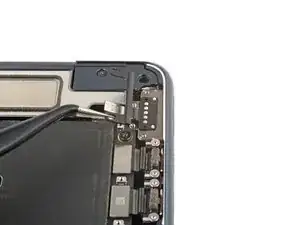

Установите клин поверх порта MagSafe и частично затяните два винта длиной 3,3 мм.

Поддвиньте клин под кромку рамы и полностью затяните его винты.
