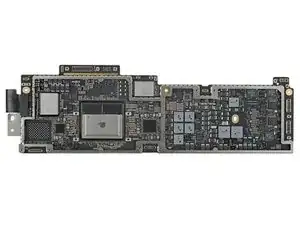

Macbook Air (M2 2022) — идентификация логической платы и микросхем

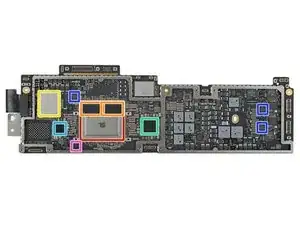

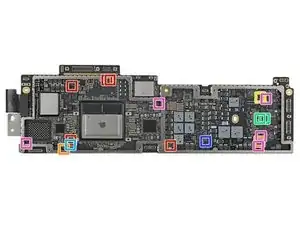

Идентификация микросхем, ч. 1:

Apple APL1109 / 339S01067 M2 64‑битный восьмиядерный процессор приложений с графическим ядром

SK hynix H58G56AK6HX052 4 ГБ LPDDR5 SDRAM

SK hynix HN3T1BA4GAX170 256 ГБ NAND‑флеш-память

Apple APL109C / 343S00554 управление питанием

Apple APL109D / 343S00555 управление питанием

Macronix MX25S6473F 8 МБ последовательная NOR‑флеш-память

Вероятно последовательная EEPROM от STMicroelectronics

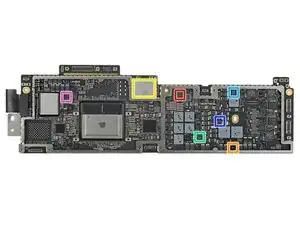

Идентификация микросхем, ч. 2:

Texas Instruments SN012776B0 усилитель для аудио

Texas Instruments CD3217B13 контроллер USB Type‑C с поддержкой Power Delivery

Вероятно redriver Thunderbolt 3 от Apple

Вероятно двойной повторитель USB 2.0 от Texas Instruments

GigaDevice GD25Q80E 1 МБ последовательная NOR‑флеш‑память

Winbond W25Q80DV 1 МБ последовательная NOR‑флеш‑память

Texas Instruments TPS65157B0 управление питанием для дисплея

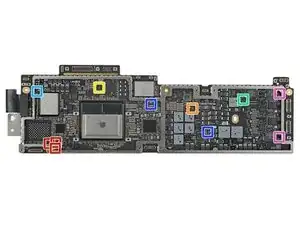

Идентификация микросхем, ч. 3:

Texas Instruments LP8548B1 драйвер подсветки ЖК‑экрана

Renesas RAA489900A6 контроллер зарядки батареи

USI 339S01013 модуль Wi‑Fi 802.11a/b/g/n/ac и Bluetooth 5.0

Вероятно контроллер фаз питания PWM от Renesas

Analog Devices LT8642‑1 синхронный понижающий преобразователь 10 А

Texas Instruments TPS621371 DC‑DC преобразователь

NXP Semiconductor SN210V контроллер NFC с безопасным элементом

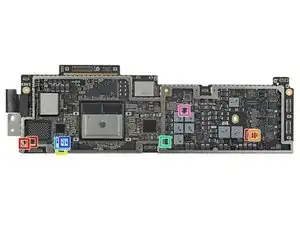

Идентификация микросхем, ч. 4:

Texas Instruments TPS259570DSG eFuse с защитой от перенапряжения

Texas Instruments TPS259461LRPW eFuse на 5.5 А

Renesas SLG461xx смешанный аналогово‑цифровой массив

Renesas SLG46108 смешанный аналогово‑цифровой массив

Вероятно Renesas SLG46108 смешанный аналогово‑цифровой массив

onsemi NCS333A операционный усилитель в одном корпусе

Texas Instruments TPD4S311A защита порта USB Type‑C

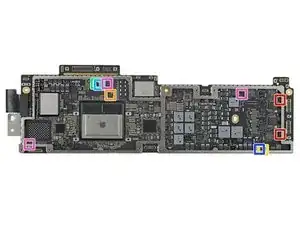

Идентификация микросхем, ч. 5:

Texas Instruments TVS2200 защита от перенапряжений

Вероятно Renesas SLG59M1777V переключатель нагрузки

Texas Instruments TPS72748 LDO‑регулятор 250 мА / 4.8 В

Вероятно Renesas SLG59M1460V переключатель нагрузки 2.0 А

Вероятно двойной переключатель нагрузки Renesas на 1 А

Вероятно переключатель нагрузки Renesas

Nexperia 74AVC1T45 преобразователь/трансивер уровней напряжения

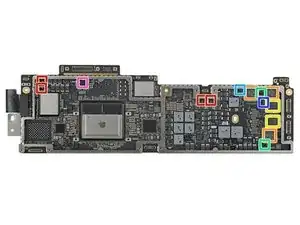

Идентификация микросхем, ч. 6:

Nexperia LSF0101 1‑битный многовольтный преобразователь уровней

Nexperia LSF0102 2‑битный многовольтный преобразователь уровней

Texas Instruments LSF0102 2‑канальный многовольтный преобразователь уровней

Nexperia 74AVC2T245 2‑битный трансляционный трансивер

Nexperia 74AVC4T774 4‑битный трансляционный трансивер

Diodes Incorporated 74LVC1G17FS3‑7 одинарный триггер Шмитта‑буфер

Nexperia 74AUP1G17 триггер Шмитта

Идентификация микросхем, ч. 7:

Texas Instruments SN74AUP1G07 одинарный буфер

Nexperia 74AUP1G34 одинарный буфер

Nexperia 74AUP2G07 двойной буфер

Nexperia 74AUP1G08 одинарный 2‑входовый логический элемент И

Nexperia 74AUP1G00 одинарный 2‑входовый логический элемент И‑НЕ (NAND)

Texas Instruments SN74AUP1G32 одинарный 2‑входовый логический элемент ИЛИ

Nexperia 74AUP1G04 одинарный инвертор

Идентификация датчиков:

Bosch Sensortec 6‑осевой MEMS‑акселерометр и гироскоп
