Замена датчика Touch ID MacBook Air M2 2022

Перед началом разрядите аккумулятор ниже 25%, так как заряженный литий-ионный аккумулятор может быть опасен при случайном проколе.

Выключите MacBook Air и отключите все кабели.

Закройте дисплей и переверните ноутбук крышкой вниз. Держите крышку закрытой до тех пор, пока вы физически не отключите аккумулятор.

Используйте отвертку P5 Pentalobe, чтобы вынуть четыре винта 6,4 мм, крепящие нижнюю крышку:

Два винта с короткой резьбовой частью возле петель

Два винта с длинной резьбовой частью возле передней части MacBook

В ходе ремонта отслеживайте каждый винт и возвращайте его точно на то место, откуда он был вынут.

Прикрепите присоску к центру переднего края нижней крышки.

Потяните вверх за присоску сильной, ровной силой, чтобы создать небольшой зазор между нижней крышкой и рамой.

Вставьте пластиковую лопатку в зазор.

Во время следующих двух шагов вы почувствуете и услышите, как освобождаются четыре защёлки. Если защёлка не освобождается, вставьте лопатку глубже и попробуйте снова.

Проведите лопатку к нижнему правому углу, чтобы освободить первую защёлку.

Проведите лопатку вокруг угла и вверх по правому краю, чтобы освободить следующую защёлку.

Вставьте лопатку в первоначальный зазор, созданный присоской.

Проведите лопатку к нижнему левому углу и вверх по левому краю, чтобы освободить две оставшиеся защёлки.

Четыре скользящих защёлки вдоль заднего края MacBook прочно фиксируют нижнюю крышку. Для отделения этих защёлок требуется значительная сила — рассмотрите возможность использования перчаток, чтобы защитить руки от острых кромок нижней крышки.

Держите нижнюю крышку ровно и сильно тяните её прямо от заднего края, по одному углу за раз, чтобы отсоединить скользящие защёлки.

Не тяните вверх, пока крышка полностью не отделится.

Снимите нижнюю крышку.

При сборке:

Установите нижнюю крышку на место и совместите скользящие защёлки с головками винтов, над которыми они скользят. Нажмите вниз и сдвиньте нижнюю крышку к заднему краю, чтобы защёлки вошли в зацепление — она перестанет сдвигаться, когда защёлки встанут на место.

Когда одна сторона встанет на место, она может вывести другую сторону из выравнивания. Проверяйте обе стороны по мере нажатия, не должно быть зазора по заднему краю.

После того как нижняя крышка заподлицо с рамой, сильно нажмите по периметру, чтобы зафиксировать четыре защёлки.

Вы услышите и почувствуете характерный щелчок при защёлкивании каждой защёлки.

Используйте отвертку T3 Torx, чтобы вынуть два винта 1,5 мм, фиксирующие крышку разъёма аккумулятора.

Снимите крышку разъёма аккумулятора.

Используйте пластиковую лопатку, чтобы приподнять и отключить нажимной разъём аккумулятора press connector.

Чтобы подключить нажимной разъём обратно, совместите его с разъёмом и аккуратно нажмите на одну сторону, пока он не щёлкнет, затем нажмите на другую сторону. Может потребоваться несколько попыток для выравнивания разъёма.

Используйте отвертку T3 Torx, чтобы вынуть два винта 1,5 мм, фиксирующие крышку кабеля трекпада.

Используйте лопатку или пальцы, чтобы отодвинуть крышку кабеля трекпада в сторону, чтобы получить доступ к нажимному разъёму под ней.

Используйте заострённый конец лопатки, чтобы приподнять и отключить нажимной разъём кабеля трекпада.

Чтобы снова присоединить нажимные разъёмы такого типа, аккуратно совместите и нажмите на одну сторону, пока она не щёлкнет, затем повторите для другой стороны. Не нажимайте в центре. Если разъём будет смещён, контакты могут погнуться и получить необратимое повреждение.

Подденьте и снимите вспененную прокладку с нижней крышки кабеля дисплея, чтобы открыть скрытый винт.

Используйте отвертку T3 Torx, чтобы открутить четырнадцать винтов 1,5 мм, фиксирующих разные крышки кабелей.

С помощью пинцета или пальцев снимите шесть крышек кабелей.

Снимите четыре винта, удерживающие верхнюю крышку кабеля дисплея:

Два винта P2 Pentalobe 2,5 мм

Два винта 3IP Torx Plus 2,5 мм

При сборке винты Pentalobe должны вкручиваться в отверстия на пластиковом фиксаторе.

Снимите верхнюю крышку кабеля дисплея и пластиковый фиксатор.

При сборке убедитесь, что верхняя кромка металлической крышки кабеля защёлкивается в пластиковый фиксатор.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить оба нажимных разъёма кабеля дисплея.

Отсоедините нажимной разъём микрофонного массива, расположенный непосредственно слева от кабеля дисплея.

Отсоедините нажимные разъёмы левого и правого динамиков.

Вставьте плоский конец лопатки между кабелем соединения и стойкой винта.

Подденьте и отсоедините кабель соединения.

Отсоедините нажимной разъём порта MagSafe.

Отсоедините оба нажимных разъёма портов Thunderbolt.

Зажмите первый антенный разъём пинцетом как можно ближе к его основанию.

Поднимите строго вверх, чтобы отсоединить кабель.

Антенные разъёмы на плате очень хрупкие. При отсоединении тяните строго вверх — не сгибайте их в стороны.

Повторите для второго антенного кабеля.

Чтобы подключить антенные разъёмы такого типа, совместите разъём с гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться. Это может быть сложно и потребовать нескольких попыток.

Снимите девять винтов, фиксирующих плату логики:

Три винта T5 Torx 3,8 мм

Один винт T5 Torx 3,6 мм

Два винта T5 Torx 3,4 мм

Один винт T5 Torx 3,1 мм

Два винта 3IP Torx Plus 2,7 мм

Плата логики и её крышка соединены и снимаются как единое целое.

Крышка выступает от левого края платы и легко сгибается. Не тяните плату вверх с этой стороны.

Возьмитесь за правую сторону платы логики и сдвиньте её в направлении трекпада, пока она не выйдет из-под выступов рядом с динамиками.

Снимите плату логики.

При установке платы логики убедитесь, что под платой не зажаты кабели. Проверьте каждое из семи мест:

Кабель правого динамика

Кабель трекпада

Кабели дисплея и кабель микрофонного массива

Антенные кабели

Кабель батареи

Кабель левого динамика

Кабели USB-C и MagSafe

Используйте отвертку 3IP Torx Plus, чтобы открутить винт 2,6 мм, фиксирующий крышку левой петли.

Захватите крышку левой петли пинцетом с притуплёнными концами.

Потяните крышку в направлении нижней части ноутбука и вверх, чтобы освободить её из гнезда.

Поднимите и снимите крышку петли.

Правый динамик будет находиться с вашей левой стороны, если работать с перевёрнутым MacBook.

Снимите три винта, фиксирующие правый динамик:

Два винта 4IP Torx Plus 5,6 мм

Один винт T5 Torx 3,5 мм

Поднимите правый динамик прямо вверх и снимите его.

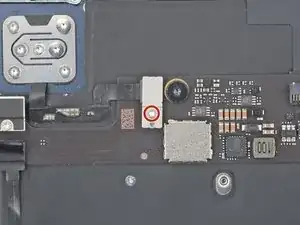

Используйте отвёртку Torx T3, чтобы выкрутить винт длиной 1,5 мм, фиксирующий крышку разъёма сенсора Touch ID.

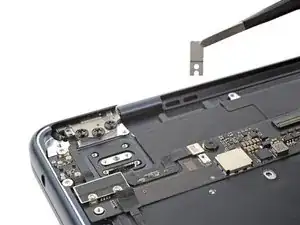

Снимите крышку.

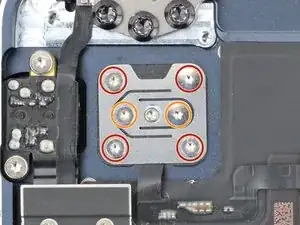

Используйте отвёртку Torx T3, чтобы выкрутить шесть винтов, фиксирующих сенсор Touch ID и его кронштейн:

Четыре винта 2,0 мм

Два винта 1,7 мм

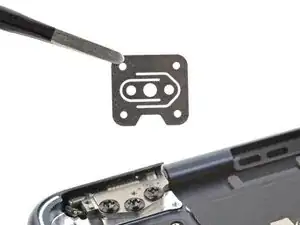

Снимите кронштейн сенсора Touch ID.

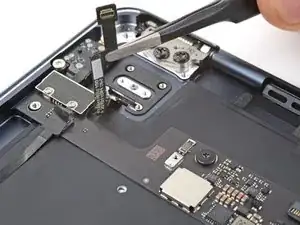

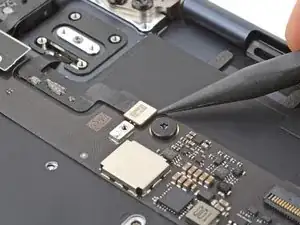

Используйте лопаточку, чтобы поддеть и отсоединить нажимной разъём сенсора Touch ID от дочерней платы.

Лёгкий клей фиксирует кабель сенсора Touch ID к раме.

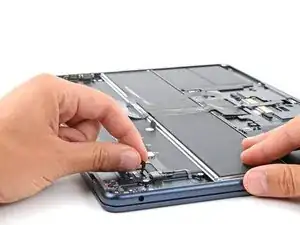

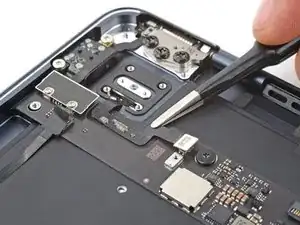

Используйте пинцет или пальцы, чтобы отлепить кабель сенсора Touch ID от рамы.

При повторной сборке:

Если кабель нового сенсора Touch ID оснащён клеящей полосой, снимите защитную плёнку и прижмите кабель к раме.

Если кабель не имеет клеящей полосы, используйте полоску двусторонней ленты, например Tesa Tape, чтобы закрепить его на раме.

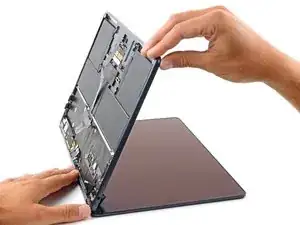

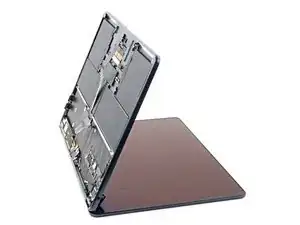

Откройте MacBook так, чтобы корпус стоял самостоятельно.

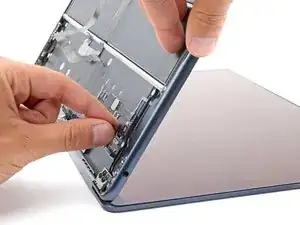

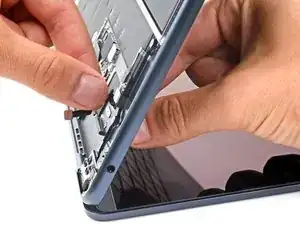

Оттяните сенсор Touch ID от рамы, направляя кабель через его паз.

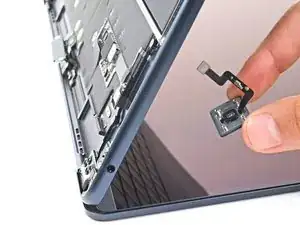

Снимите сенсор.

При сборке:

Протяните кабель нового сенсора Touch ID через его паз в рамке.

Убедитесь, что кабель правильно ориентирован, чтобы нажимной разъём совпал с гнездом.

Удерживайте кабель одной рукой и другой выровняйте новый сенсор в его гнезде.

После выравнивания сенсора аккуратно потяните кабель от MacBook, чтобы зафиксировать сенсор на раме.

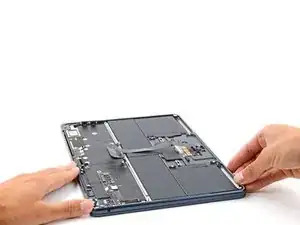

Продолжайте удерживать сенсор за кабель и медленно закройте MacBook.
