Замена портов Thunderbolt в MacBook Air 2022 (M2)

Перед началом разрядите батарею до уровня ниже 25%, так как заряженная литий‑ионная батарея может представлять опасность при случайном проколе.

Выключите MacBook Air и отключите все кабели.

Закройте дисплей и переверните ноутбук вниз крышкой. Держите крышку закрытой до тех пор, пока вы физически не отключите батарею.

Используйте отвёртку P5 Pentalobe, чтобы вывернуть четыре винта 6.4 мм, фиксирующие нижнюю крышку:

Два винта с короткой резьбовой частью возле петель

Два винта с длинной резьбовой частью ближе к передней части MacBook

В ходе ремонта сохраняйте порядок винтов и возвращайте каждый винт на его исходное место.

Прикрепите присоску к центру переднего края нижней крышки.

Резко и равномерно потяните за присоску вверх, чтобы создать небольшой зазор между нижней крышкой и рамой.

Вставьте медиатор для вскрытия в образованный зазор.

На следующих двух шагах вы почувствуете и услышите освобождение четырёх защёлок. Если защёлка не срабатывает, вставьте медиатор глубже и повторите попытку.

Сдвиньте медиатор к нижнему правому углу, чтобы освободить первую защёлку.

Проведите медиатор вокруг угла и вверх по правому краю, чтобы освободить следующую защёлку.

Вставьте медиатор в первоначальный зазор, созданный присоской.

Проведите медиатор к нижнему левому углу и вверх по левому краю, чтобы освободить две оставшиеся защёлки.

Четыре скользящие защёлки вдоль заднего края MacBook прочно фиксируют нижнюю крышку. Отделение этих защёлок требует значительного усилия — рекомендуется использовать перчатки для защиты рук от острых краёв нижней крышки.

Держите нижнюю крышку ровно и сильно тяните её прямо от заднего края, по очереди от каждого угла, чтобы освободить скользящие защёлки.

Не тяните вверх, пока крышка полностью не отделится.

Снимите нижнюю крышку.

При сборке:

Установите нижнюю крышку на место и совместите скользящие защёлки с головками винтов, над которыми они проходят. Надавите вниз и сдвиньте нижнюю крышку в направлении заднего края, чтобы защёлки вошли в зацепление — крышка перестанет сдвигаться, когда защёлки встанут на место.

Когда одна сторона встанет на место, она может вывести другую сторону из выравнивания. Проверяйте обе стороны при надавливании, вдоль заднего края не должно быть зазора.

Когда нижняя крышка будет заподлицо с рамой, сильно прижмите по периметру, чтобы зафиксировать четыре защёлки.

Вы услышите и почувствуете отчетливый щелчок при защёлкивании каждой защёлки.

Используйте отвёртку T3 Torx, чтобы вывернуть два винта 1.5 мм, фиксирующие крышку разъёма батареи.

Снимите крышку разъёма батареи.

Используйте медиатор для вскрытия, чтобы приподнять и отключить пресс‑разъём батареи press connector.

Чтобы подключить пресс‑разъём обратно, совместите его с разъёмом и аккуратно нажмите с одной стороны, пока он не защёлкнется, затем нажмите с другой стороны. Может потребоваться несколько попыток для точной подгонки разъёма.

Используйте отвёртку T3 Torx, чтобы вывернуть четыре винта 1.5 мм, фиксирующие крышку верхнего правого пресс‑разъёма.

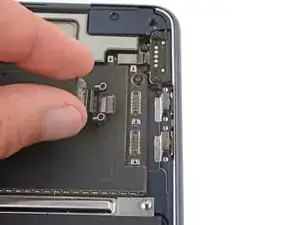

Снимите крышку верхнего правого пресс‑разъёма.

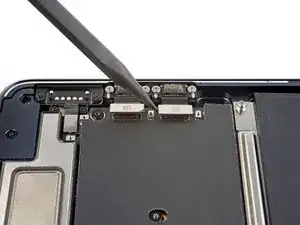

Используйте заострённый край лопатки, чтобы приподнять и отключить оба пресс‑разъёма портов Thunderbolt.

Если вы заменяете только один порт Thunderbolt, отсоединяйте только соответствующий ему пресс‑разъём.

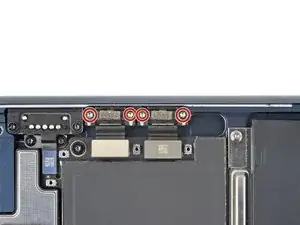

Используйте отвёртку T5 Torx, чтобы вывернуть четыре винта 3.7 мм, фиксирующие порты Thunderbolt.

Если вы заменяете только один порт Thunderbolt, отворачивайте только винты соответствующего порта.

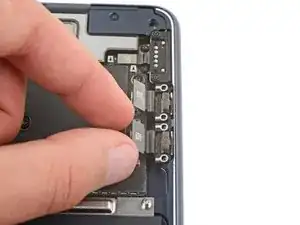

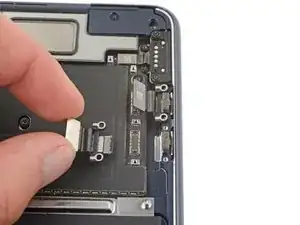

Снимите порты Thunderbolt, используя пальцы.
