Замена правого динамика MacBook Air 2022 (M2)

Перед началом разрядите аккумулятор до уровня ниже 25%, так как заряженный литий‑ионный аккумулятор может быть опасен при случайном проколе.

Выключите MacBook Air и отключите все кабели.

Закройте дисплей и переверните ноутбук нижней стороной вверх. Держите крышку закрытой, пока вы физически не отсоедините аккумулятор.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить четыре винта 6.4 мм, фиксирующие нижнюю крышку:

Два винта с короткой резьбовой частью возле петель

Два винта с длинной резьбовой частью возле передней части MacBook

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на то же место, откуда был извлечён.

Прикрепите присоску к центру переднего края нижней крышки.

Потяните за присоску сильной, равномерной силой, чтобы создать небольшой зазор между нижней крышкой и рамой.

Вставьте монтажную лопатку в зазор.

В следующих двух шагах вы почувствуете и услышите, как освобождаются четыре защёлки. Если защёлка не отпускает, вставьте монтажную лопатку глубже и попробуйте снова.

Проведите лопатку к правому нижнему углу, чтобы освободить первую защёлку.

Проведите лопатку вокруг угла и вверх по правому краю, чтобы освободить следующую защёлку.

Вставьте монтажную лопатку в первоначальный зазор, созданный присоской.

Проведите лопатку к левому нижнему углу и вверх по левому краю, чтобы освободить две оставшиеся защёлки.

Четыре скользящие защёлки вдоль заднего края MacBook прочно фиксируют нижнюю крышку. Для разъединения этих защёлок потребуется значительная сила — рассмотрите возможность использования перчаток для защиты рук от острых краёв нижней крышки.

Держите нижнюю крышку ровно и сильно потяните её прямо от заднего края, по одному углу за раз, чтобы освободить скользящие защёлки.

Не тяните вверх, пока крышка полностью не отделится.

Снимите нижнюю крышку.

При обратной сборке:

Установите нижнюю крышку на место и совместите скользящие защёлки с головками винтов, по которым они скользят. Надавите вниз и сдвиньте нижнюю крышку к заднему краю, чтобы защёлки вошли в зацепление — крышка остановится, когда защёлки войдут в паз.

Когда одна сторона зацеплена, другая может сместиться из положения. Проверяйте обе стороны при защёлкивании, не должно быть зазора вдоль заднего края.

Когда нижняя крышка будет заподлицо с рамой, плотно прижмите по периметру, чтобы зафиксировать четыре защёлки.

Вы услышите и почувствуете отчётливый щелчок при защёлкивании каждой из защёлок.

Используйте отвёртку T3 Torx, чтобы выкрутить два винта 1.5 мм, фиксирующие крышку разъёма аккумулятора.

Снимите крышку разъёма аккумулятора.

Используйте монтажную лопатку, чтобы поддеть и отключить пресс‑разъём аккумулятора press connector.

Чтобы снова подсоединить пресс‑разъём, совместите его с гнездом и аккуратно прижмите с одной стороны, пока не щёлкнет, затем прижмите с другой стороны. Может потребоваться несколько попыток для точного совмещения разъёма.

Отклейте и снимите пенную прокладку с крышки кабеля дисплея, чтобы открыть скрытый винт.

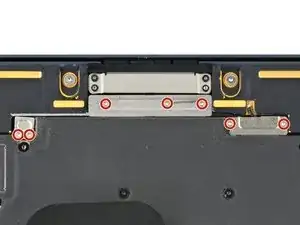

Используйте отвёртку T3 Torx, чтобы выкрутить семь винтов 1.5 мм, фиксирующих три металлические крышки.

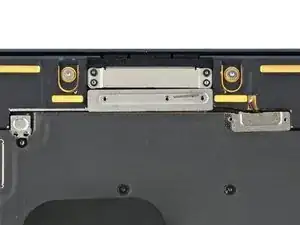

Используйте пинцет или пальцы, чтобы снять три металлические крышки:

Две крышки кабеля динамиков

Крышка кабеля дисплея

Правый динамик будет находиться с вашей левой стороны, когда вы работаете с MacBook, поскольку он лежит вверх дном.

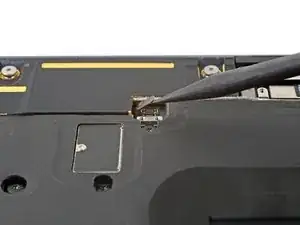

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс‑разъём правого динамика.

Используйте пинцет, чтобы захватить левый разъём антенны как можно ближе к его основанию.

Поднимайте строго вверх, чтобы отключить кабель.

Разъёмы антенн на логической плате очень хрупкие. При отсоединении кабелей тяните строго вверх — не сгибайте их в сторону.

Чтобы снова подсоединить разъёмы антенн такого типа, совместите разъём с его гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться на месте. Это может быть сложно и потребовать нескольких попыток.

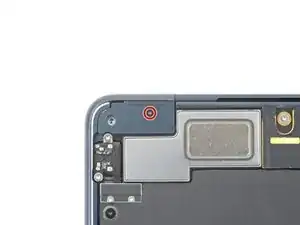

Используйте отвертку 3IP Torx Plus, чтобы выкрутить винт 2.6 мм, удерживающий крышку левого шарнира.

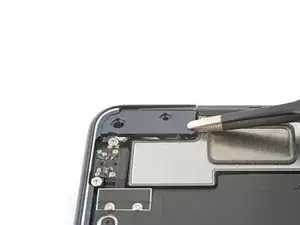

Возьмите крышку левого шарнира тупоконечным пинцетом.

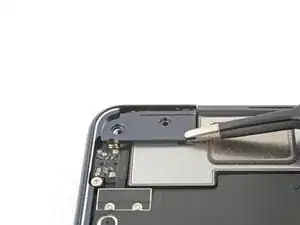

Потяните крышку в направлении к нижней части ноутбука и вверх, чтобы освободить её из посадочного места.

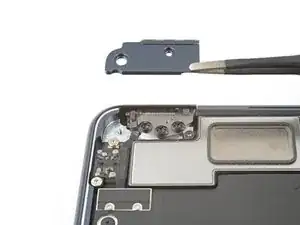

Поднимите и снимите крышку шарнира.

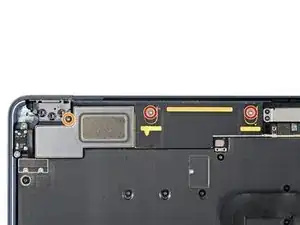

Снимите три винта, удерживающие правый динамик:

Два 5.6 мм винта 4IP Torx Plus

Один 3.5 мм винт T5 Torx

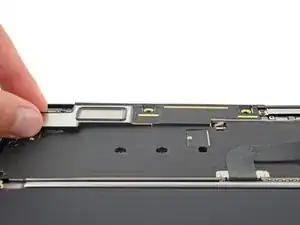

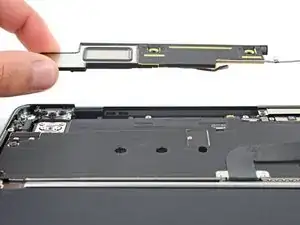

Поднимите правый динамик строго вверх и снимите его.
