Замена радиатора Mac mini Late 2014

Нижняя крышка защёлкивается на трёх штырях-держателях винтов.

Подденьте возле штырей, но не прямо на них.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять нижнюю крышку Mac mini.

Поднимите и снимите нижнюю крышку.

Удалите следующие винты TR6 с антенной пластины:

Три винта 4.1 мм

Три винта 1.9 мм

Не снимайте полностью антенную пластину; она всё ещё подключена к Mac mini антенным кабелем.

С торцом портов ввода-вывода, обращённым к вам, поверните антенную пластину вправо, чтобы получить доступ к разъёму антенны.

Снимите единственный винт T6 3.4 мм и шайбу с антенны.

Будьте осторожны, чтобы не потерять шайбу при выкручивании винта.

Используйте наконечник лопатки, чтобы поднять разъём антенны прямо вверх и отсоединить его от гнезда на плате AirPort.

Аккуратно вытяните антенный кабель из зазора между блоком питания и корпусом.

Снимите антенную пластину с Mac mini.

Снимите два винта T6 12 мм, крепящие вентилятор.

Ослабьте захватывающий винт T6 27 мм — он будет удалён вместе с узлом вентилятора.

Разъём вентилятора зажат под краем вентилятора и не может быть отключён, пока вентилятор не сдвинут.

Не пытайтесь полностью удалить вентилятор.

Поднимите вентилятор прямо вверх, чтобы освободить захватывающий винт из его отверстия в плате.

Оттяните вентилятор от SSD, пока не получите удобный доступ к разъёму вентилятора.

Используйте наконечник лопатки, чтобы поднять разъём вентилятора прямо вверх и вынуть его из гнезда на плате.

Снимите вентилятор с Mac mini.

Удалите винт T6 2.6 мм, фиксирующий кронштейн разъёма SATA.

Снимите кронштейн разъёма SATA.

Используйте плоский конец лопатки, чтобы приподнять разъём SATA прямо вверх из его гнезда на плате.

Используйте наконечник лопатки, чтобы отсоединить разъём кабеля датчика ИК, поддев его прямо вверх из гнезда.

Следующие три шага применимы только к Mac mini, оснащённым PCIe SSD. Пропустите следующие три шага, если в вашем Mac mini установлен только жёсткий диск.

Удалите два винта T6 2.6 мм, фиксирующие кронштейн кабеля PCIe SSD.

Снимите кронштейн кабеля PCIe SSD.

Поднимите разъём PCIe SSD прямо вверх из его гнезда.

Удалите единственный винт T6 16 мм, фиксирующий плату логики.

Для извлечения платы логики два цилиндрических стержня инструмента для извлечения платы логики Mac mini должны быть вставлены в отверстия, выделенные красным. Вставка инструментов в любые отверстия платы, кроме выделенных красным, может повредить плату логики.

Вставьте инструмент для извлечения платы логики Mac mini в два отверстия, выделенные красным. Убедитесь, что стержни касаются корпуса под платой логики, прежде чем продолжить.

Аккуратно потяните инструмент в направлении платы ввода/вывода. Собранная логическая плата и плата ввода/вывода должны слегка выдвинуться из внешнего корпуса.

Прекратите поддевать, когда инструмент для снятия соприкоснётся с отверстием в задней части корпуса.

Удалите инструмент для извлечения логической платы Mac mini.

Вытяните разъём кабеля питания постоянного тока прямо из гнезда на логической плате.

Аккуратно выньте сборку логической платы из Mac mini, следя за тем, чтобы не зацепить кабели.

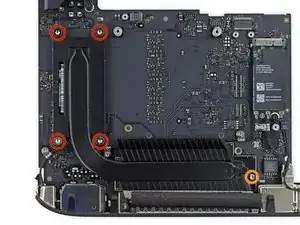

Удалите следующие винты, крепящие радиатор к логической плате:

Четыре винта T8 Torx, длиной 8,6 мм

Один винт T6 Torx, длиной 2,9 мм

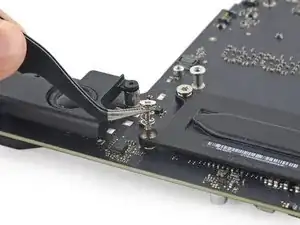

Будьте осторожны, не потеряйте пружины, расположенные под каждым из винтов T8: они могут соскользнуть с винтов при их отворачивании.

При сборке затягивайте эти винты равномерно, чтобы радиатор плотно прилегал к центральному процессору.

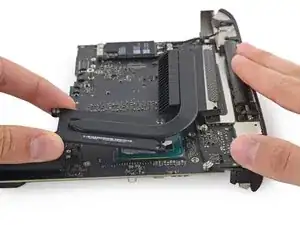

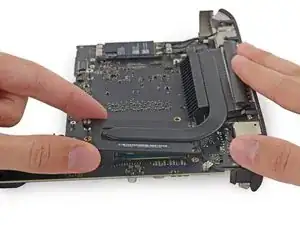

Снимите радиатор с логической платы.

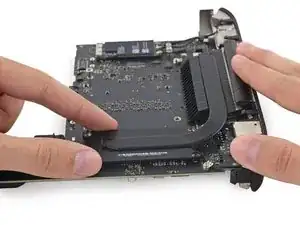

Если после снятия всех винтов радиатор кажется приклеенным к логической плате, может помочь использование лопатки для разделения этих компонентов.

Не собирайте Mac mini без нанесения нового слоя термопасты. У нас есть руководство по термопасте, где показано, как это сделать.
