Замена платы DC-In в PowerBook G4 Aluminum 12" 867 MHz

Используйте монету, чтобы повернуть фиксатор аккумулятора на 90 градусов вправо.

Поднимите аккумулятор и извлеките его из компьютера.

Снимите четыре винта с крестообразным шлицем с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону, отводя её от отсека памяти.

Удалите длинный чёрный винт с крестообразным шлицем рядом с картой памяти.

Снимите маленькую EMI-пластину под чёрным винтом.

Откиньте крышку на правой стороне отсека аккумулятора.

С помощью лопатки отсоедините антенну Airport от карты.

Возьмитесь за пластмассовую язычок и полностью вытяните карту.

На клавиатуре снимите клавиши F1, F2, F11 и F12.

Это пугает — сделайте глубокий вдох перед продолжением. Поместите указательный палец под верхний левый угол клавиши и поднимите, пока не услышите щелчок. Затем перенесите палец на левый край клавиши и поднимите вверх, чтобы снять клавишу.

Вы освобождаете две защёлки слева от клавиши из двух маленьких отверстий в пластиковой ножничной механике.

При установке клавиш назад поместите клавишу прямо над её посадочным местом и надавите, пока клавиша не защёлкнется на месте.

Снимите серые наклейки, закрывающие винты, с помощью ногтя или маленькой отвёртки с плоским лезвием.

Удалите два коротких винта с крестообразным шлицем.

Поднимите клавиатуру за клавиши «esc» и «eject» и аккуратно поднимайте, пока клавиатура не станет вертикальной.

Возьмите ленточный разъём клавиатуры близко к разъёму и отсоедините его от платы логики.

Удалите три маленьких винта с крестообразным шлицем внутри отсека аккумулятора.

Поверните компьютер на 90 градусов по часовой стрелке и снимите два винта средней длины с крестообразным шлицем с корпуса.

Снова поверните компьютер на 90 градусов по часовой стрелке и снимите только нижний винт с каждой стороны шарнира.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем на внешней стенке отсека аккумулятора.

Помните, эти два винта длиннее и имеют плечики.

Переверните компьютер и откройте его.

Удалите следующие 14 винтов:

Шесть винтов 2,5 мм с крестообразным шлицем по обе стороны области клавиатуры.

Пять винтов 4,5 мм с крестообразным шлицем в левой половине области клавиатуры.

Один шестигранный винт 7 мм в верхнем левом углу верхнего корпуса (подойдёт отвёртка T6 Torx).

Один винт 15 мм с крестообразным шлицем в верхней средней части области клавиатуры.

Один шестигранный винт 16,5 мм в верхнем правом углу верхнего корпуса (также подойдёт отвёртка T6 Torx).

Отклейте два куска фольгированной ленты на левой стороне области клавиатуры.

Разъёмы на концах кабелей прочно зафиксированы в гнёздах на плате логики. Прямое тянущее усилие за кабель приведёт либо к разъединению кабеля с разъёмом, либо к отрыву гнезда от платы логики.

Осторожно отсоедините микрофонный и сетевой кабели от платы логики. С помощью ногтей или стоматологического крючка аккуратно подденьте разъёмы, выводя их из гнёзд. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель трекпада.

Начиная с одного из верхних углов возле экрана, обрабатывайте вокруг рамки, отделяя верхний корпус от нижнего корпуса.

Снимите верхний корпус с компьютера.

Снимите один винт с крестообразным шлицем с платы герконового переключателя справа на компьютере.

Отведите кабель, соединяющий плату герконового переключателя с платой DC-to-DC.

Отключите кабель герконового переключателя от платы DC-to-DC.

Удалите два винта с крестообразным шлицем с кронштейна жёсткого диска.

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель жёсткого диска от платы логики.

Используйте оранжевый кабель, чтобы подтянуть жесткий диск вверх, затем выньте его вместе с держателем жесткого диска из компьютера.

Удалите два винта Phillips в углах модема.

Подденьте модем со стороны трекпада.

Отключите кабель модема от модема.

Удалите один винт Phillips, фиксирующий кабель инвертора.

Отключите кабель Bluetooth и уложите его в сторону.

Оторвите желтую ленту по мере необходимости и снимите следующие 8 винтов:

Один винт Phillips 4,5 мм справа от радиатора.

Три винта Phillips 6 мм рядом с дисплеем.

Два больших винта Phillips 7,5 мм с пружинами (не забудьте снять пружины). Если пружины не отпускают, пригодятся круглогубцы с тонкими носами.

Два винта 13 мм слева от радиатора и справа от вентилятора.

Снимите желтую ленту, чтобы освободить кабель со левой стороны радиатора.

Отключите кабель вентилятора от платы логики.

Удалите оранжевую ленту со стороны трекпада вентилятора, чтобы освободить кабель вентилятора.

Возьмитесь за радиатор рядом с медным проводником и выньте его из компьютера, освобождая от ленты и кабелей по мере необходимости.

Если необходимо установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое облегчает замену термопроводящей пасты.

Удалите следующие пять винтов:

Один винт Phillips 3 мм рядом с защелкой экрана (учтите сильный магнит на защелке экрана).

Два винта Phillips 3,5 мм, прикрепляющие экранирующие язычки к металлической рамке.

Один винт Phillips 10 мм рядом с оптическим приводом.

Одна стойка 14 мм длиной с резьбой 4 мм в верхнем левом углу. Эту стойку можно снять либо с помощью головки на 4 мм, либо круглогубцами с тонкими носами.

Поднимите экранирующие язычки над разъемом батареи от металлической рамки.

Поднимите край платы DC‑to‑DC, ближайший к дисплею, и вытяните плату из компьютера.

Отключите многоцветный разъем в правом верхнем углу платы логики.

Удалите следующие 2 винта:

Один винт Phillips, спрятанный под кабелем справа от области вентилятора.

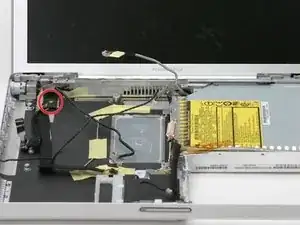

Один винт Phillips, прижимающий кабель данных дисплея с левой стороны компьютера.

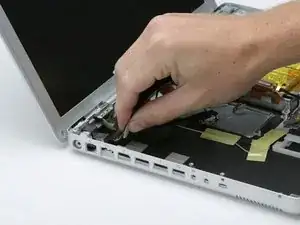

Отключите два разъема на левой стороне компьютера рядом с портами.

Используйте черную пластмассовую петлю для отсоединения кабеля данных дисплея от платы логики.

Уложите кабель данных дисплея, приподнимая желтую ленту на плате RJ-11.

Удалите один винт Phillips с платы RJ-11.

Поднимите плату RJ-11 с левой стороны и удалите винт Phillips из металлической рамки.

Удалите два винта Phillips, фиксирующие экранирующие язычки к портам.

Снимите экранирующие язычки.

Удалите следующие 5 винтов:

Один винт Phillips 4,5 мм в нижнем левом углу платы логики.

Два винта Phillips 6 мм слева от петли дисплея.

Один винт Phillips 10 мм в верхнем левом углу области вентилятора.

Один винт Phillips 13 мм справа от разъема для наушников на металлической рамке.

Отключите оранжевый кабель оптического привода от платы логики.

Выньте металлическую рамку из компьютера. Следите, чтобы оранжевый кабель оптического привода не зацепился за рамку, и убедитесь, что вы не забыли отключить другие разъемы.

Удалите два винта Phillips в нижней правой части платы логики.

Не поднимайте плату логики, не отключив сначала разъем питания DC-In, расположенный под платой логики.

Поднимите плату логики частично с оптической стороны.

Отключите разъем DC-In от нижней стороны платы логики.

В следующем шаге винт может быть закрыт черной лентой, при необходимости удалите её.

Удалите один винт Phillips, который крепит плату DC-In к нижнему корпусу.

Поднимите плоский чёрный кабель питания постоянного тока вверх от нижней части корпуса, при необходимости удаляя ленту.

Поднимите передний правый угол платы разъёма питания и поверните её по часовой стрелке, чтобы выдвинуть разъём питания из нижней части корпуса.

Кончик штекера моего блока питания отломился внутри разъёма питания.

После того как плата разъёма питания была снята.

Отогните металлический экран помех (RFI).

Сзади разъёма питания — аккуратно потяните верх центральной пластины наружу от корпуса разъёма, образуя зазор.

Со стороны передней части разъёма — с помощью отвертки протолкните отломанный кончик через образовавшийся зазор.

Верните центральную пластину на место.

Установите экран помех (RFI) обратно.
