Замена платы AirPort/Bluetooth в MacBook Unibody модели A1342
Проблемы с беспроводной связью? Используйте это руководство, чтобы заменить неработающую плату AirPort/Bluetooth.
Шаг 1
Удалите восемь винтов Phillips длиной 4 мм, крепящих нижнюю крышку к MacBook.
Шаг 2
Нижняя крышка выполнена из алюминия с резиновым покрытием. Не сгибайте алюминий чрезмерно при снятии, так как любое пластическое деформирование приведёт к проблемам с допусками при повторной сборке.
Небольшим усилием приподнимите нижнюю крышку вблизи вентиляционного отверстия.
Продолжайте проводить пальцами между нижней и верхней крышками, пока верхняя крышка не отщёлкнется со своих фиксирующих защёлок.
Расположение этих трёх защёлок показано на третьей картинке.
Шаг 3
В целях предосторожности рекомендуется отключить разъём аккумулятора от платы логики, чтобы избежать электростатического разряда. Этот шаг необязателен и не требуется для выполнения процедуры.

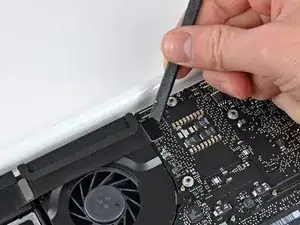

Используйте плоский конец лопатки (spudger), чтобы приподнять разъём аккумулятора из его гнезда на плате логики.
Возможно, будет удобнее использовать ногти, чтобы приподнять обе стороны разъёма.
Шаг 4
Удалите следующие винты со стороны оптического привода задней решётки вентиляции:
Два 10 мм винта T8 Torx
Два 5,2 мм винта Phillips
Шаг 5
Удалите следующие винты со стороны портов задней решётки вентиляции:
Два 10 мм винта T8 Torx
Два 5,2 мм винта Phillips
Шаг 6
Осторожно приподнимите заднюю решётку вентиляции из верхней крышки.
Шаг 7
Используйте плоский конец лопатки, чтобы приподнять разъём кабеля AirPort/Bluetooth с платы логики.
Шаг 8
Удалите следующие винты, крепящие правый динамик к верхней крышке:
Один винт Phillips 12 мм.
Один винт Phillips 3 мм.
Шаг 9

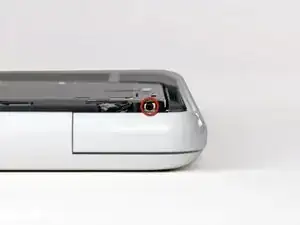

Удалите один горизонтально вставленный винт Phillips длиной 2,2 мм, расположенный в боковой части оптического привода.
Шаг 10

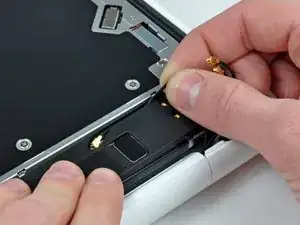

Отожмите коннекторы антенн AirPort и Bluetooth (всего 3 штуки) с платы AirPort/Bluetooth.
Выведите длинную антенну из её канала в корпусе заднего динамика.
Шаг 11

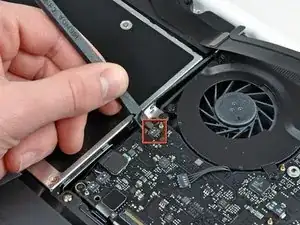

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля заднего динамика с платы логики.
Шаг 12

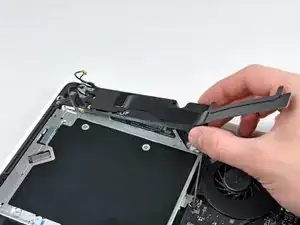

Снимите сборку заднего динамика с верхней крышки.
Шаг 13

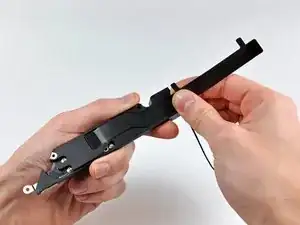

Осторожно отлейте кабель AirPort/Bluetooth из его канала в сборке заднего динамика.

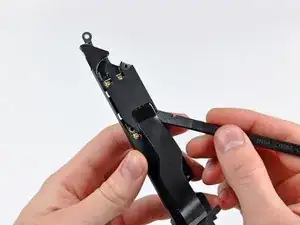

Используйте плоский конец лопатки, чтобы приподнять кабель AirPort/Bluetooth от заднего динамика.
Шаг 14

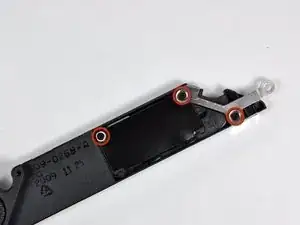

Удалите три винта Phillips 3 мм, крепящие плату AirPort/Bluetooth к сборке заднего динамика.
Шаг 15

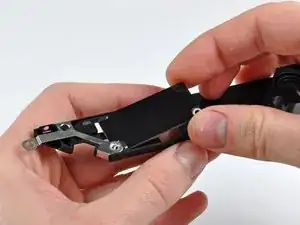

Поднимите плату AirPort/Bluetooth с сборки заднего динамика.
Шаг 16

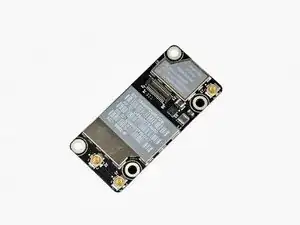

Плата AirPort/Bluetooth извлечена.
Заключение
Для обратной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
