Замена кабеля жесткого диска MacBook Pro 15" Core Duo модель A1150

Сдвиньте обе защелки батареи пальцами от батареи и выньте батарею из компьютера.

Удалите три одинаковых винта Phillips с дверцы отсека памяти.

Обязательно отметьте, какие наборы винтов откуда были сняты. Это поможет при обратной сборке.

Поднимите дверцу отсека памяти настолько, чтобы за нее можно было ухватиться, и сдвиньте ее на себя, отодвигая от корпуса.

Снимите два винта Phillips в отсеке батареи рядом с защелкой.

Удалите следующие 6 винтов:

Два винта T6 Torx длиной 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips длиной 14,5 мм вдоль петли.

Удалите четыре винта Phillips с боковой стороны компьютера, где находятся порты.

Поверните компьютер на 90 градусов и удалите два винта Phillips с задней части компьютера.

Снова поверните компьютер на 90 градусов и удалите четыре винта Phillips с боковой стороны компьютера.

Не срывайте верхнюю крышку резко. Крышка прикреплена к логической плате ленточным кабелем.

Поднимайте сзади крышки и проводите пальцами вдоль боков, освобождая крышку по мере продвижения. Как только боковины освобождены, возможно, потребуется покачивать крышку вверх и вниз, чтобы освободить переднюю часть. Этот этап может быть довольно сложным. Над приводом DVD находятся 4 защелки, утопленные назад, которые вытягиваются вертикально.

Обратите внимание, что два небольших язычка на левой передней части верхней крышки могут согнуться при снятии крышки. При установке их, возможно, потребуется вернуть обратно, чтобы они вошли в пазы нижнего корпуса.

Отключите ленточный кабель трекпада и клавиатуры от логической платы, при необходимости удалив ленту.

Снимите верхнюю крышку.

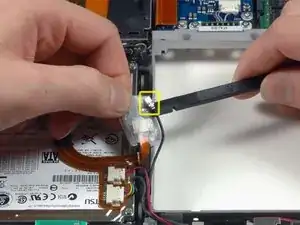

Выньте модуль Bluetooth из разъема рядом с жестким диском и с помощью лопатки отключите антенный кабель Bluetooth.

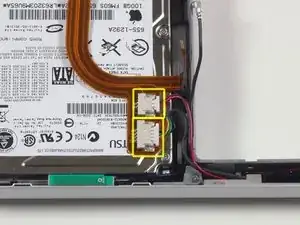

Отключите кабель подсветки сна и датчика ИК от оранжевого ленточного кабеля жесткого диска.

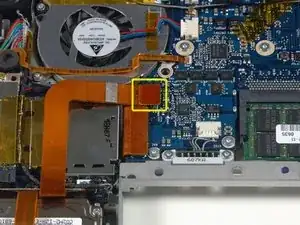

Отключите оранжевый ленточный кабель жесткого диска от логической платы.

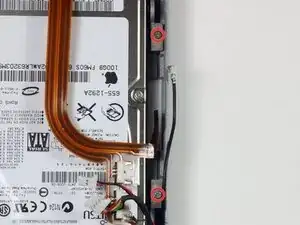

Удалите два серебристых винта Phillips, фиксирующих кронштейн крепления жесткого диска к нижнему корпусу.

Поднимите жесткий диск из компьютера и отключите от него оранжевый ленточный кабель.
