Замена передней рамки дисплея MacBook Pro 15" Core Duo модель A1150

Используйте пальцы, чтобы отодвинуть обе защёлки фиксации аккумулятора от батареи, затем выньте батарею из компьютера.

Снимите три одинаковых винта с крестообразной головкой с дверцы отсека памяти.

Обязательно запишите, откуда брались наборы винтов. Это поможет при повторной сборке.

Поднимите дверцу отсека памяти достаточно, чтобы ухватиться за неё, и сдвиньте её к себе, вытянув из корпуса.

Снимите два винта с крестообразной головкой в отсеке для батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два 10 мм винта Torx T6 по обе стороны от слота оперативной памяти.

Четыре 14,5 мм винта с крестообразной головкой вдоль шарнира.

Снимите четыре винта с крестообразной головкой на стороне компьютера с портами.

Поверните компьютер на 90 градусов и снимите два винта с крестообразной головкой с задней части компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта с крестообразной головкой с боковой стороны компьютера.

Не срывайте верхнюю крышку резко. Крышка прикреплена к логической плате через ленточный кабель.

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по ходу движения. Когда вы освободите боковые части, возможно, потребуется покачать крышку вверх-вниз, чтобы освободить переднюю часть. Этот этап может быть довольно сложным. Над DVD-приводом находятся 4 защёлки, утопленные и вытаскиваемые вертикально.

Обратите внимание, что две маленькие защёлки на левой передней части верхней крышки могут погнуться при снятии крышки. При повторной установке их возможно придётся выпрямить, чтобы они вошли в пазы нижней половины корпуса.

Отключите ленточный кабель трекпада и клавиатуры от логической платы, при необходимости удалив ленту.

Снимите верхнюю крышку.

Отключите два антенных кабеля, подключённых к карте AirPort Extreme.

Белый антенный кабель подключается к левой стороне карты AirPort Extreme.

Выведите антенные кабели AirPort из их канала в левом динамике.

Отключите кабели iSight, инвертора и левого вентилятора от логической платы, аккуратно потянув в направлении каждого кабеля.

Отключите кабель передачи данных дисплея от логической платы.

Снимите серебряный винт Torx T6, фиксирующий заземляющую перемычку на кабеле передачи данных дисплея к корпусу.

Поддерживая дисплей одной рукой, снимите следующие 3 винта:

Два 9,5 мм серебряных винта Torx T6 с резьбой только на части вала на внутренней стороне шарниров дисплея.

Один 9,5 мм серебряный винт Torx T6 с резьбой по всей длине вала на внешней стороне левого шарнира.

Возьмитесь за сборку дисплея с обеих сторон и поднимите её вверх и извлеките из компьютера.

Снимите два винта с крестообразной головкой 5 мм из нижних левого и правого углов дисплея (всего два винта).

Вставьте плоский конец лопатки перпендикулярно поверхности дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Не вставляйте лопатку между пластиковой полосой и задней рамкой.

С остающейся вставленной лопаткой поверните её от дисплея, чтобы разделить переднюю и заднюю рамки.

Работайте вдоль левого края дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Вставьте плоский конец лопатки перпендикулярно поверхности дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

С остающейся вставленной лопаткой поверните её от дисплея, чтобы разделить переднюю и заднюю рамки.

Работайте вдоль правого края дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Вставьте плоский конец лопатки между передней рамкой и пластиковой полосой, прикреплённой к задней рамке рядом с отверстиями для винтов в нижних углах дисплея.

Поверните лопатку в сторону задней рамки, чтобы отделить её от передней рамки.

При необходимости увеличьте зазор между нижним краем задней рамки и крышкой сцепления, пока два компонента полностью не разойдутся.

Поднимите заднюю рамку за нижний край и отведите её от сборки дисплея, чтобы отделить верхний край.

Снимите заднюю рамку дисплея со сборки дисплея.

Удалите кусочки жёлтой каптоновой ленты с нижнего левого угла дисплея.

Удалите кусочки ленты, фиксирующие кабель данных дисплея и кабель камеры к дисплею.

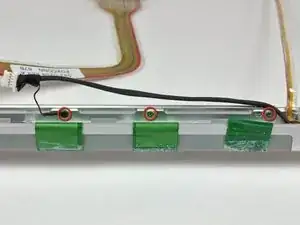

Снимите три зелёные заземляющие ленты антенн с медной ленты вдоль нижнего края ЖК-экрана.

Клей, соединяющий эти ленты с дисплеем, очень прочный. Полезно использовать заострённый инструмент, чтобы отделить клей при снятии лент.

Удалите кусочек ленты, фиксирующий кабель камеры к ЖК-экрану.

Осторожно отлепите кабель камеры от вспененной ленты вдоль верхнего края ЖК-экрана.

Используйте наконечник лопатки и осторожно переверните фиксирующую планку ZIF вверх, чтобы освободить кабель камеры.

Аккуратно вытащите кабель камеры из разъёма на плате камеры.

Тяните кабель параллельно плоскости ЖК-экрана.

Отсоедините разъём кабеля данных дисплея от его гнезда на ЖК-экране.

Тяните разъём параллельно плоскости ЖК-экрана.

Снимите четыре чёрных винта с шлицем Phillips вдоль левых и правых краёв дисплея (всего восемь винтов).

На следующих шагах вам потребуется отделить ЖК-экран от клея, нанесённого на верхние и нижние края передней рамки. Тёпловой пистолет может помочь смягчить клей и предотвратить повреждение ЖК-панели при снятии.

Клей нанесён так, что прилипает к тонкой стальной полосе по периметру ЖК-экрана. При отщёлкивании ЖК-экрана от передней панели убедитесь, что вы отделяете переднюю панель от стальной полосы на ЖК-экране.

Используйте плоский конец лопатки, чтобы аккуратно приподнять один из верхних углов ЖК-экрана из передней рамки.

Продвигайтесь вдоль верхнего края ЖК-экрана, медленно отделяя прикреплённую стальную полосу от передней рамки.

Теперь, когда верхний край освобождён, немного приподнимите ЖК-экран из передней рамки, чтобы получить достаточно места для поддевания стальной полосы вдоль нижнего края ЖК-экрана от передней рамки.

Подденьте вдоль нижнего края ЖК-экрана, пока он не освободится от клея на передней рамке.

Поднимите инвертор из крышки сцепления.

Отключите разъём подсветки ЖК-экрана от его гнезда на плате инвертора.

Поднимите ЖК-экран из передней рамки, следя за тем, чтобы кабели не зажались.

Поднимите инвертор из крышки сцепления.

Не вытягивайте кабель инвертора слишком далеко из крышки сцепления, так как его заземляющая петля очень хрупкая и легко ломается.

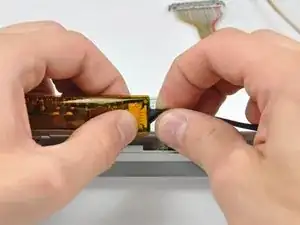

Отключите кабель инвертора от инвертора, потянув кабель из разъёма на плате инвертора.

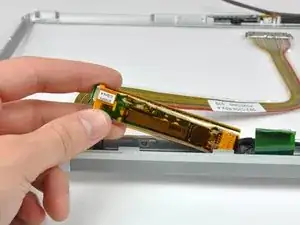

Снимите инвертор и отложите в сторону.

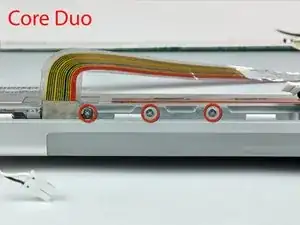

Если у вас машина с Core Duo, см. изображение 1 и удалите три винта Phillips, соединяющие узел сцепления с нижним краем передней рамки дисплея рядом с кабелем данных дисплея.

Если у вас машина Core 2 Duo модели A1211, см. изображение 2 и удалите два винта Phillips, соединяющие узел сцепления с нижним краем передней рамки дисплея рядом с кабелем данных дисплея.

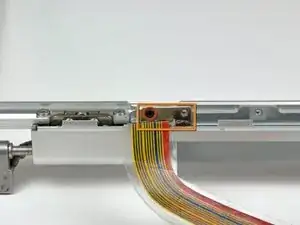

Удалите один чёрный винт Phillips, находящийся за кабелем данных дисплея.

Сдвиньте маленький стальной кронштейн от правого шарнира сцепления и снимите его с узла сцепления.

Если у вас Core 2 Duo модель A1211, стального кронштейна нет. Просто удалите винт и продолжайте к следующему шагу.

Удалите три винта Phillips внутри крышки сцепления рядом с кабелем инвертора/камеры.

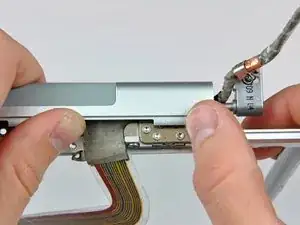

Сдвиньте открытую кромку крышки сцепления от левого шарнира сцепления, чтобы отщёлкнуть её с защёлок, соединяющих две части.

При необходимости повторите этот процесс для правой стороны узла сцепления.

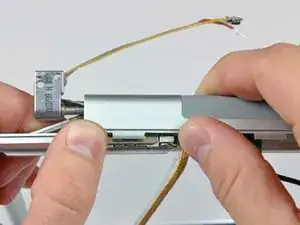

Снимите узел сцепления с передней рамки дисплея.

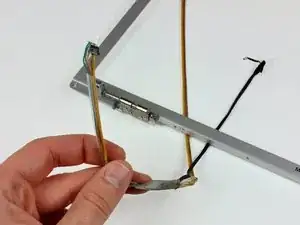

Выведите кабели данных дисплея и кабели инвертора/камеры вокруг шарниров сцепления и снимите оба кабеля.

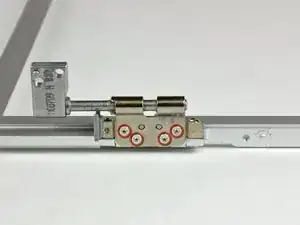

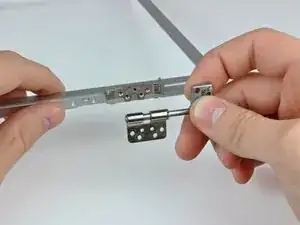

Удалите четыре винта Torx T6, крепящие левый шарнир сцепления к передней рамке дисплея.

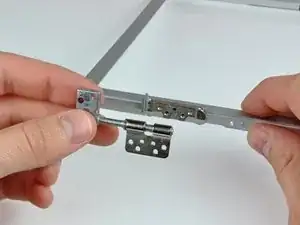

Снимите левый шарнир сцепления и отложите в сторону.

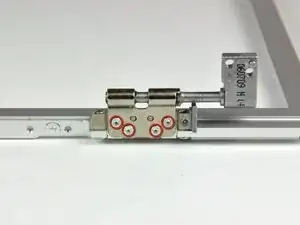

Удалите четыре винта Torx T6, крепящие правый шарнир сцепления к передней рамке дисплея.

Снимите правый шарнир сцепления и отложите в сторону.

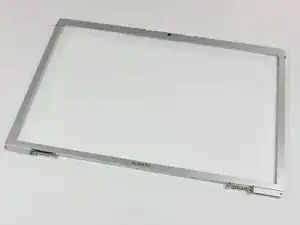

Осталась передняя рамка дисплея.
