Замена корпуса ExpressCard в MacBook Pro 15" с процессором Core Duo, модель A1150

Пальцами отведите обе защелки батареи от неё и извлеките батарею из компьютера.

Открутите три одинаковых винта Phillips с задней крышки памяти.

Обязательно запомните, откуда взяты те или иные винты. Это поможет при сборке.

Поднимите заднюю крышку памяти достаточно высоко, чтобы за неё можно было ухватиться, и потяните её на себя, отводя от корпуса.

Открутите два винта Phillips в отсеке батареи рядом с фиксатором.

Открутите следующие 6 винтов:

Два винта T6 Torx длиной 10 мм по бокам от слота ОЗУ.

Четыре винта Phillips длиной 14,5 мм вдоль петель.

Открутите четыре винта Phillips с правой стороны компьютера с портами.

Поверните компьютер на 90 градусов и открутите два винта Phillips с заднего края компьютера.

Поверните компьютер ещё на 90 градусов и открутите четыре винта Phillips с боковой стороны компьютера.

Не рывком отделяйте верхнюю крышку. Она прикреплена к системной плате с помощью ленточного кабеля.

Поднимите заднюю часть крышки и пальцами пройдитесь вдоль боковых краёв, постепенно освобождая её. После того как боковые части будут отсоединены, возможно, потребуется слегка покачивать крышку вверх-вниз, чтобы отсоединить переднюю часть. Этот этап может быть довольно сложным. Над оптическим приводом находятся четыре выступа, которые необходимо вытянуть строго вертикально.

Учтите, что два небольших язычка в передней левой части верхней крышки могут согнуться при её снятии. При установке крышки на место их может понадобиться аккуратно согнуть обратно, чтобы они вошли в пазы нижнего корпуса.

Отсоедините ленточный кабель тачпада и клавиатуры от системной платы, при необходимости сняв ленту.

Снимите верхнюю крышку.

Отсоедините кабели iSight, инвертора и левого вентилятора от системной платы.

Воспользуйтесь лопаткой, чтобы поднять коричневую пластиковую защёлку, фиксирующую кабель датчика освещённости слева, на системной плате.

Сдвиньте кабель датчика освещённости слева влево и извлеките его из разъёма.

Отклейте кабель датчика освещённости слева от верхней части левого вентилятора.

Отклейте кабели iSight и инвертора от верхней части левого вентилятора, при необходимости удалив ленту.

Открутите следующие 3 винта:

Один чёрный винт T6 Torx длиной 6,2 мм с правой стороны вентилятора.

Два серебристых винта T6 Torx длиной 9,4 мм с левой стороны вентилятора.

Приподнимите вентилятор и осторожно отклейте ленту, прикрепляющую его к радиатору.

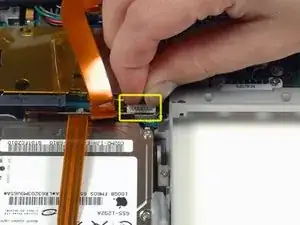

Отсоедините кабели жёсткого диска и ExpressCard от левой стороны системной платы.

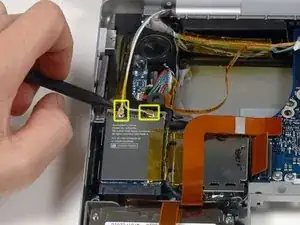

Отсоедините два антенных кабеля, подключённых к карте Airport Extreme.

Белый антенный кабель подключается к левой стороне карты Airport Extreme.

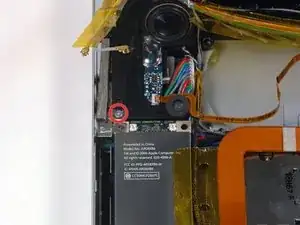

Открутите единственный серебристый винт Phillips, расположенный прямо над картой Airport Extreme.

Поднимите небольшую серебристую металлическую фиксирующую скобу и извлеките её из компьютера.

Отклейте оранжевую ленту на правой стороне карты Airport Extreme.

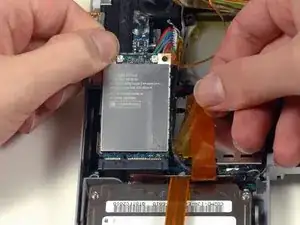

Приподнимите карту Airport Extreme и выдвиньте её из разъёма.

Отклейте оранжевый кабель жёсткого диска от верхней части корпуса ExpressCard.

Отсоедините кабель динамика от угла левой платы ввода-вывода.

Открутите один чёрный винт T6 Torx, фиксирующий левый динамик.

Извлеките левый динамик из его отсека и поместите в то место, где ранее находился левый вентилятор.

Отсоедините большой многоцветный силовой кабель от левой платы ввода-вывода.

Снимите следующие 5 винтов/стаканов:

Четыре чёрных винта Torx T6, крепящих левую плату ввода-вывода к нижнему корпусу.

Один стакан длиной 4 мм, расположенный между разъёмами для аудио.

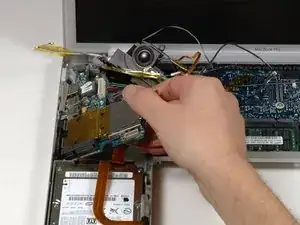

Поднимите правую сторону левой платы ввода-вывода и выдвиньте её из компьютера.

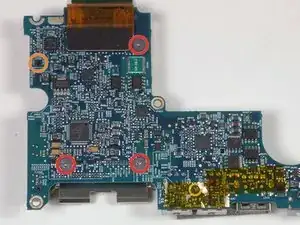

Снимите следующие 4 винта:

Три серебряных Phillips длиной 1,2 мм с большими головками.

Один чёрный винт Phillips длиной 3,2 мм, расположенный слева.

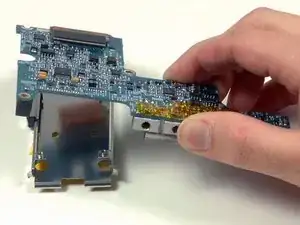

Снимите левую плату ввода-вывода с каркаса ExpressCard.
