Замена жёсткого диска MacBook Pro 15" Core Duo модель A1150

Используйте пальцы, чтобы отвести оба защёлочных язычка батареи от батареи, и поднимите батарею из корпуса компьютера.

Удалите три одинаковых винта с крестообразным шлицем (Phillips) с крышки отсека оперативной памяти.

Обязательно запишите, какие наборы винтов откуда были сняты. Это поможет при обратной сборке.

Поднимите крышку отсека памяти настолько, чтобы захватить её, и сдвиньте к себе, отводя её от корпуса.

Удалите два винта с крестообразным шлицем в отсеке для батареи рядом с защёлкой.

Удалите следующие 6 винтов:

Два винта T6 Torx длиной 10 мм по обе стороны от слота оперативной памяти.

Четыре винта с крестообразным шлицем длиной 14,5 мм вдоль петли.

Удалите четыре винта с крестообразным шлицем на стороне корпуса с разъёмами.

Поверните компьютер на 90 градусов и удалите два винта с крестообразным шлицем с задней стороны корпуса.

Поверните компьютер ещё на 90 градусов и удалите четыре винта с крестообразным шлицем с боковой стороны корпуса.

Не срывайте верхнюю крышку резко. К корпусу она прикреплена к логической плате ленточным кабелем.

Поднимите крышку сзади и проведите пальцами вдоль боков, освобождая крышку по ходу. Освободив боковые стороны, возможно, придётся качнуть крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки. Этот этап может быть довольно сложным. Над приводом DVD расположены 4 защёлки, утопленные назад, которые вынимаются вертикально.

Обратите внимание, что два маленьких защёлочных язычка на левой передней части верхней крышки могут согнуться при её снятии. При обратной установке возможно потребуется вернуть их в исходное положение, чтобы они вошли в пазы нижнего корпуса.

Отключите ленточный кабель трекпада и клавиатуры от логической платы, при необходимости удалив ленту.

Снимите верхнюю крышку.

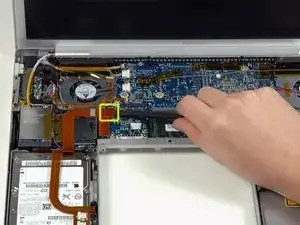

Отключите оранжевый ленточный кабель жёсткого диска от логической платы.

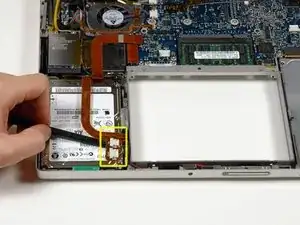

С помощью пластиковой лопатки аккуратно ослабьте клей, фиксирующий разъёмы индикатора сна и ИК-датчика на верхней части жёсткого диска.

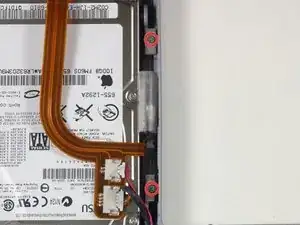

Удалите два серебристых винта с крестообразным шлицем, крепящих крепёжный кронштейн жёсткого диска к нижнему корпусу.

В некоторых машинах эти винты могут иметь головки T6 Torx.

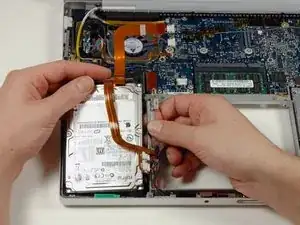

Выдвиньте плату Bluetooth из её слота рядом с жёстким диском. Плата Bluetooth всё ещё подключена к оранжевому кабелю жёсткого диска, поэтому не пытайтесь полностью её извлечь из компьютера.

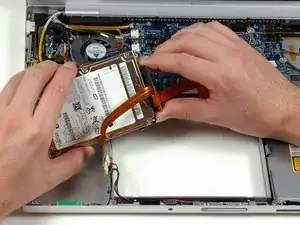

Поднимите жёсткий диск одной рукой и другой рукой снимите крепёжный кронштейн с боковой стороны жёсткого диска.

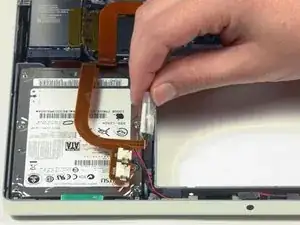

Отключите оранжевый ленточный кабель жёсткого диска.

После установки нового жёсткого диска убедитесь, что вентиляционное отверстие (сверху) не закрыто оранжевым ленточным кабелем.
