Замена разъема для наушников MacBook Pro 16" Поздний 2023

Позвольте батарее вашего MacBook разрядиться ниже 10% перед началом ремонта. Заряженная батарея может загореться, если будет повреждена во время ремонта.

Полностью выключите ваш MacBook, закройте крышку и переверните его. Держите крышку закрытой, пока не отключите батарею физически.

Отключите кабель MagSafe и любые аксессуары, подключенные к вашему MacBook.

Полностью выключите и отключите ваш MacBook Pro перед началом. Закройте экран и переверните ноутбук вверх дном.

Используйте отвертку P5 Pentalobe, чтобы удалить восемь винтов, удерживающих нижний корпус:

Четыре винта по 9,2 мм

Четыре винта по 5 мм

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается на место, чтобы избежать повреждения устройства.

Прикрепите ручку для всасывания к переднему краю нижнего корпуса, между винтовыми отверстиями.

Потяните вверх за ручку для всасывания, чтобы создать небольшой зазор под нижним корпусом.

Вставьте открывающую лопатку в созданный вами зазор.

Проведите открывающей лопаткой по ближайшему углу, а затем на половину высоты боковой стороны MacBook Pro.

Это освобождает первый из скрытых зажимов, удерживающих нижний корпус. Вы должны почувствовать и услышать, как зажим освобождается.

Повторите предыдущий шаг с другой стороны, используя открывающую лопатку, чтобы освободить второй зажим.

Скользящие зажимы вдоль заднего края MacBook дополнительно удерживают нижний корпус. Отделение этих зажимов может потребовать значительных усилий — подумайте о том, чтобы использовать перчатки для защиты рук от острых краев нижнего корпуса.

Упорно потяните нижний корпус от заднего края, по одному углу за раз, чтобы отключить скользящие зажимы.

Держите нижний корпус плоским к MacBook. Не тяните вверх, пока он полностью не отделится.

Снимите нижний корпус.

Чтобы установить нижний корпус на место:

Установите его на место и совместите скользящие зажимы рядом с петлей экрана. Нажмите вниз и сдвиньте крышку к петле. Она должна перестать скользить, когда зажимы зацепятся.

Когда скользящие зажимы полностью зацеплены, и нижний корпус выглядит правильно выровненным, крепко нажмите вниз на нижний корпус, чтобы зафиксировать четыре скрытых зажима снизу. Вы должны почувствовать и услышать, как они защелкиваются на месте.

Снимите любую ленту, закрывающую разъем кабеля данных платы батареи на логической плате.

Используйте лопатку, чтобы осторожно приподнять запирающую створку ZIF разъема для кабеля данных платы батареи.

Отключите кабель данных платы батареи, выдвинув его из разъема на логической плате.

Используйте отвертку 3IP Torx Plus, чтобы удалить два винта длиной 2.1 мм, удерживающих крепление кабеля трекпада к логической плате.

Используйте пинцет или пальцы, чтобы снять крепление кабеля трекпада.

Используйте плоский конец лопатки, чтобы приподнять и отключить соединитель кабеля трекпада от логической платы.

Чтобы повторно подключить пресс-разъемы подобные этому, аккуратно совместите и нажмите на одну сторону, пока он не щелкнет на месте, затем повторите на другой стороне. Не нажимайте по середине. Если разъем смещен, контакты могут согнуться, что приведет к постоянному повреждению.

Кабель трекпада немного приклеен к корпусу.

Отделите кабель трекпада от устройства, убедившись, что отделяется клей.

Снимите любую ленту, закрывающую разъем кабеля данных платы батареи под большим блинным винтом.

Используйте лопатку, чтобы осторожно приподнять запирающую створку ZIF разъема для кабеля данных платы батареи.

Отключите кабель данных платы батареи, вытащив его из разъема на плате батареи.

Кабель данных платы батареи слегка приклеен к устройству.

Подденьте плоскими пинцетом области с клеем, чтобы отделить кабель от устройства.

Удалите кабель данных платы батареи.

Используйте отвертку Torx Plus 5IP, чтобы удалить винт-блин 4 мм, который крепит разъем питания батареи.

Используйте плоский конец своей лопатки, чтобы приподнять разъем батареи от платы батареи, отключая батарею.

Поднимите разъем достаточно высоко, чтобы он не соприкасался случайно во время ремонта, но не более чем на 45 градусов, чтобы не повредить его петлю.

Для дополнительной безопасности поместите промежуточный слой, например, кусочек карточки, между разъемом и платой.

Используйте отвертку Torx Plus 3IP, чтобы удалить три винта 2.1 мм, крепящие кронштейн антенны и крышку коаксиального кабеля к корпусу.

Используйте пинцет или пальцы, чтобы снять крышку с коаксиальных кабелей антенны.

Используйте конец лопатки, чтобы поддеть и отключить коаксиальный кабель антенны.

Повторите для двух других кабелей.

Во время сборки эти кабели может быть сложно подключить обратно. Держите каждый разъем на месте над его разъемом и нажимайте вниз плоским концом лопатки. Разъем должен щелкнуть на место.

Используйте отвертку Torx Plus 3IP, чтобы удалить четыре винта 3.5 мм, крепящие крышки кабелей экрана.

Используйте пинцет или пальцы, чтобы снять две крышки кабелей экрана с платы.

Используйте плоский конец лопатки, чтобы поддеть и отключить два правых разъема кабеля экрана, закрепленных на плате.

Повторите предыдущий процесс отключения для оставшегося разъема в верхнем левом углу платы.

Не поддевать элементы, смонтированные на поверхности, рядом с разъемом.

Отлепите любую ленту, закрывающую разъем кабеля микрофона.

Используйте лопатку, чтобы аккуратно приподнять защелку на разъеме ZIF для кабеля микрофона.

Отключите кабель микрофона, вытащив его из разъема на плате.

Используйте отвертку Torx 3IP, чтобы удалить 11 винтов, крепящих крышки правых кабелей к корпусу:

Десять винтов 2.1 мм

Один винт 3.6 мм

Используйте пинцет или пальцы, чтобы снять пять правых крышек кабелей.

Используйте плоский конец лопатки, чтобы поддеть и отключить разъем правого динамика.

Используйте лопатку, чтобы поддеть и отключить разъем разъема для наушников.

Используйте лопатку, чтобы поддеть и отключить два разъема правого USB-C порта.

Используйте лопатку, чтобы поддеть и отключить разъем порта MagSafe.

Используйте лопатку, чтобы поддеть и отключить разъем датчика угла крышки.

Используйте отвертку Torx Plus 3IP, чтобы удалить шесть винтов, крепящих левую крышку кабелей к рамке:

Пять винтов по 2,1 мм

Один винт на 3,6 мм

Используйте пинцет или пальцы, чтобы снять три левых крышки кабелей.

Используйте плоский конец лопатки, чтобы приподнять и отключить соединитель прессовки левого динамика.

Используйте лопатку, чтобы приподнять и отключить соединитель прессовки порта USB-C слева.

Используйте лопатку, чтобы приподнять и отключить соединитель прессовки сенсора Touch ID.

Отклейте любую пленку, закрывающую соединители кабелей клавиатуры и подсветки клавиатуры.

Используйте лопатку, чтобы осторожно приподнять фиксирующий язычок на двух ZIF-разъемах для кабелей клавиатуры.

Отключите кабели клавиатуры и подсветки клавиатуры, выдвинув их из разъемов на плате логики.

Отклейте любую пленку, закрывающую соединитель кабеля правого вентилятора.

Используйте лопатку, чтобы осторожно приподнять фиксирующий язычок на ZIF-разъеме для кабеля правого вентилятора.

Отключите кабель правого вентилятора, выдвинув его из разъема на плате логики.

Кабель правого вентилятора слегка приклеен к плате логики.

Используйте пинцет, чтобы отодвинуть кабель вентилятора от платы логики и отделить клей.

Кабели вентилятора очень деликатны и могут порваться; будьте осторожны при их изгибании с помощью инструментов.

Повторите предыдущую процедуру отключения и повторной установки для кабеля левого вентилятора.

Используйте отвертку Torx 5IP, чтобы удалить десять винтов, крепящих плату логики к рамке:

Шесть винтов по 3,9 мм

Четыре винта по 4,7 мм

Используйте шестигранный ключ на 4 мм, чтобы удалить два винта по 6 мм, крепящих плату логики к рамке.

Используйте отвертку Torx T6, чтобы удалить два винта по 6 мм, крепящих радиатор к плате логики и рамке.

Вставьте лопатку между правой стороной платы логики и рамкой.

Подденьте с помощью лопатки, чтобы освободить плату логики от зажимов.

Вставьте лопатку между дном платы логики и рамкой.

Подденьте с помощью лопатки, чтобы освободить плату логики от зажимов.

Осторожно поднимите правую сторону платы логики, чтобы освободить ее от направляющих штифтов.

Если она не выходит, проверьте, все ли кабели отключены.

Отодвиньте плату логики от левой стороны устройства, чтобы отделить порты HDMI и SDXC от их гнезд в рамке.

Удалите плату логики.

Во время повторной сборки выполните следующее:

Убедитесь, что все 17 соединителей находятся над платой логики перед закреплением ее обратно в рамку.

Если у вас возникают проблемы с расположением соединителей, используйте скотч, чтобы удерживать их вне зоны.

Удерживайте резиновые прокладки подальше, чтобы ребра могли опуститься в свои выемки.

При повторной установке платы логики сначала вставьте левую сторону, чтобы вернуть порты HDMI и SDXC на место.

Используйте пальцы, чтобы слегка сжать порт HDMI, чтобы вставить его в выемку. В противном случае плата логики не сядет правильно.

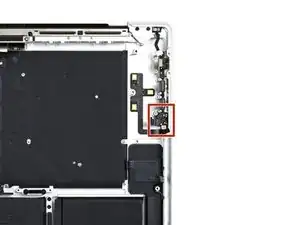

Используйте отвертку Torx Plus 5IP, чтобы удалить два винта, крепящих разъем для наушников:

Один винт на 3,5 мм

Один винт на 5,8 мм

Используйте пальцы, чтобы удалить разъем для наушников.
