Замена правого динамика iMac Intel 21,5" EMC 2308

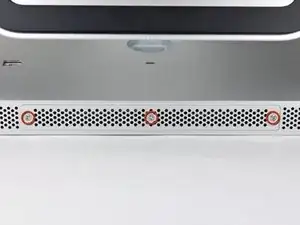

Отверните три винта с крестообразным шлицем, удерживающие дверцу доступа на нижнем крае iMac.

Эти винты останутся закреплёнными в дверце доступа.

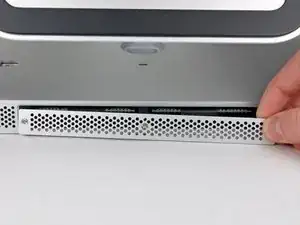

Снимите дверцу доступа с iMac.

При сборке прикрепите дверцу доступа свободно и выровняйте её с вырезом в корпусе iMac перед окончательной затяжкой винтов.

Перед началом отключите iMac от сети и уложите его на мягкую поверхность, как показано.

Прикрепите по присоске ближе к каждому из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Лёгким нажатием прижмите присоску к стеклу, затем поднимите подвижную ручку до положения параллельно другой ручке.

Если присоски не прилипают, попробуйте очистить как стеклянную панель, так и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно лицевой поверхности ЖК-панели настолько, чтобы освободить стальные монтажные штифты, прикреплённые к нижней стороне верхнего края стекла.

Отодвиньте стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При установке обратно тщательно очистите внутреннюю сторону стекла и лицевую поверхность ЖК-панели — пыль и отпечатки пальцев, попавшие внутрь, будут сильно заметны при включённом устройстве.

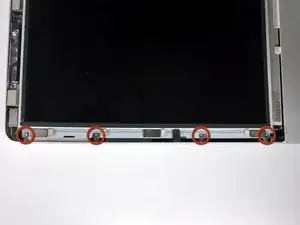

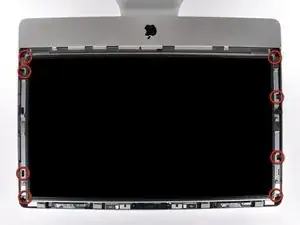

Выверните восемь винтов T10 Torx 8 мм, фиксирующих дисплей в корпусе.

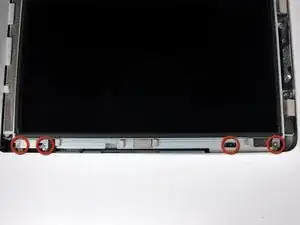

Последние две фотографии — крупные планы каждой стороны дисплея.

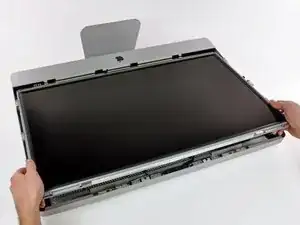

Немного приподнимите верхний край дисплея, чтобы вынуть его из корпуса.

Не поднимайте слишком высоко. К материнской плате подключено несколько кабелей.

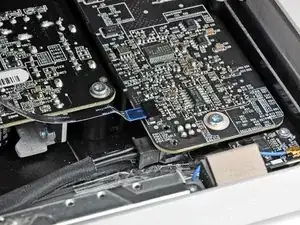

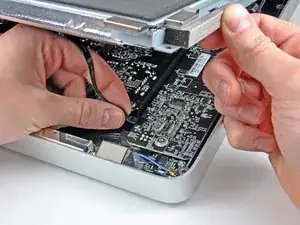

Вытащите кабель вертикальной синхронизации из его разъёма на плате драйвера светодиодов рядом с верхним левым углом iMac.

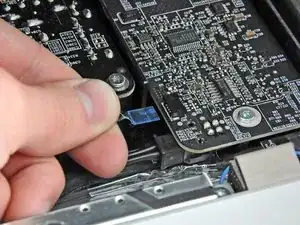

Кабель вертикальной синхронизации имеет конец типа ZIF, но разъём не оборудован фикcатором или защёлкой. Просто потяните кабель от его разъёма в сторону отсека оптического привода, чтобы отсоединить его от платы драйвера светодиодов.

Поверните дисплей наружу из корпуса настолько, чтобы отсоединить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Отсоедините кабель питания подсветки, нажав на фиксатор и одновременно потянув разъём от его гнезда (в направлении к нижнему краю iMac).

Сожмите две защёлки разъёма кабеля данных дисплея, чтобы разблокировать его из разъёма на логической плате.

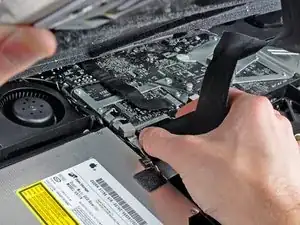

Оттяните разъём кабеля данных дисплея от его гнезда на логической плате.

Будьте осторожны при отключении и повторном подключении этого кабеля — его легко повредить.

Отсоедините разъём кабеля термодатчика ЖК от его гнезда на логической плате.

Если вентилятор вращается на максимальной скорости после сборки, проверьте это соединение или кабель термодатчика жёсткого диска.

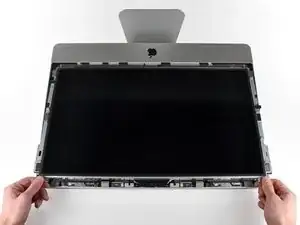

Осторожно потяните дисплей в направлении верхнего края iMac и извлеките его из корпуса, следя за тем, чтобы кабели не зажались.

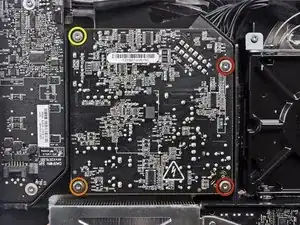

Снимите следующие четыре винта, фиксирующие блок питания в корпусе:

Два тонко-резьбовых винта T10 Torx 22,2 мм

Один крупно-резьбовый винт T10 Torx 25 мм

Один крупно-резьбовый винт T10 Torx 9 мм

Следующие шаги приближают руки к оголённой лицевой части блока питания. Чтобы избежать удара высоким напряжением от многочисленных больших конденсаторов на плате, не прикасайтесь к лицевой части блока питания.

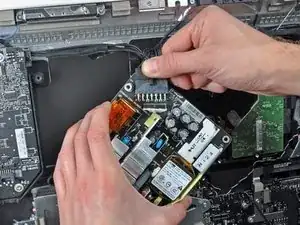

Осторожно поднимите блок питания из корпуса и поверните его, чтобы открыть защёлку кабеля, как показано, следя за тем, что кабель постоянного тока всё ещё подключён к iMac.

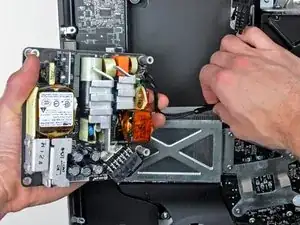

Отсоедините входной разъём постоянного тока, нажав на фиксатор разъёма и одновременно потянув разъём от его гнезда на блоке питания.

Когда фиксатор выйдет из гнезда, оттяните разъём постоянного тока от блока питания.

Отсоедините сетевой разъём, нажав на фиксатор и одновременно потянув разъём от его гнезда.

Удалите блок питания из корпуса.

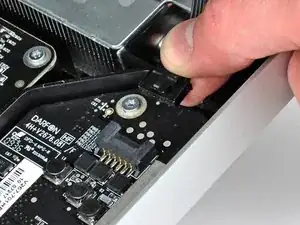

Плотно потяните разъём термодатчика оптического привода прямо от его гнезда на логической плате.

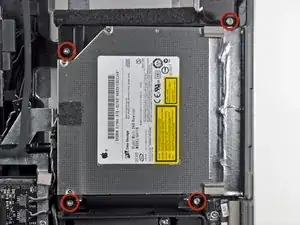

Выверните четыре винта T10 Torx 9 мм, фиксирующие оптический привод в корпусе.

Поднимите внутренний край оптического привода и протяните его разъём мимо рамки, прикреплённой к плате логики.

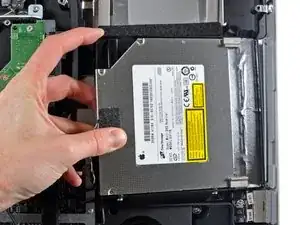

Осторожно оттяните оптический привод от установочных штырей на краю внешнего корпуса, чтобы освободить место для отсоединения кабеля оптического привода.

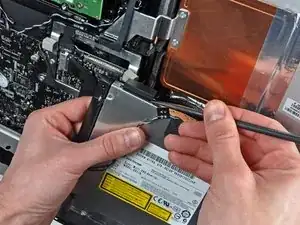

Используйте плоский конец лопатки, чтобы помочь отсоединить кабель оптического привода.

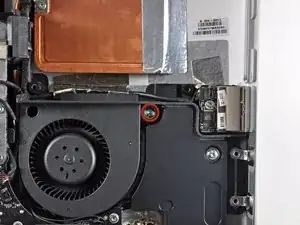

Выверните один винт T10 Torx длиной 13 мм, фиксирующий вентилятор оптического привода во внешнем корпусе.

Снимите оптический привод с штырей, прикреплённых к внешнему корпусу.

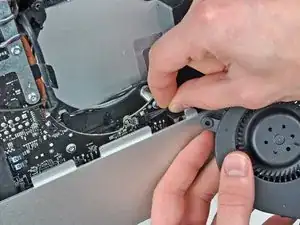

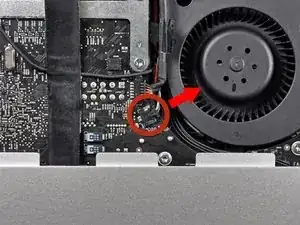

Оттяните разъём вентилятора оптического привода от его гнезда на плате логики.

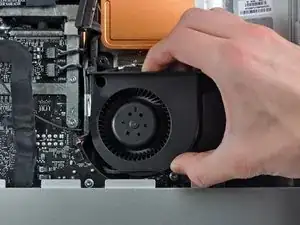

Снимите вентилятор оптического привода с iMac.

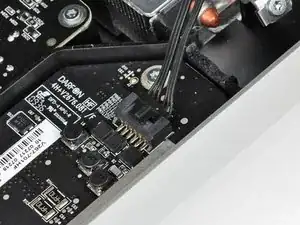

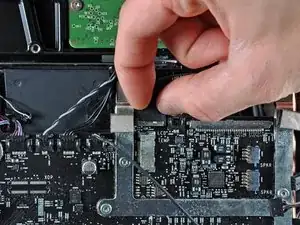

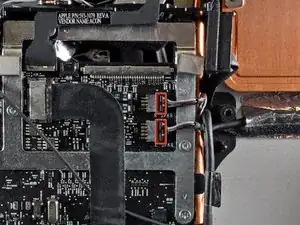

Оттяните разъёмы левого и правого динамиков в сторону правой кромки iMac, чтобы отключить их от платы логики.

Отключите кабель аудиоразъёма, потянув его разъём в сторону правой кромки iMac.

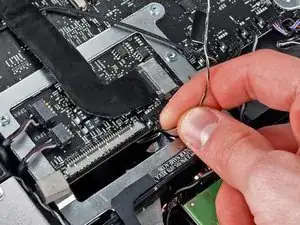

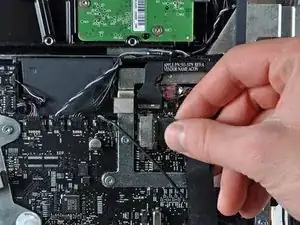

Отключите кабель AirPort, приподняв его разъём из гнезда на плате логики.

Поднимайте разъём перпендикулярно плоскости платы логики.

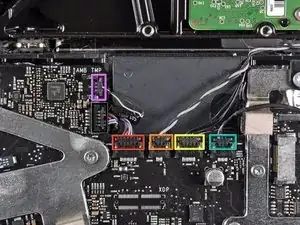

Отключите следующие кабели, потянув их разъёмы в сторону верхней кромки iMac:

Кабель камеры

Датчик температуры жёсткого диска

Вентилятор жёсткого диска

Микрофон

Отключите следующие кабели, потянув их разъёмы в сторону правой кромки iMac:

Датчик окружающей температуры

Кабель Bluetooth

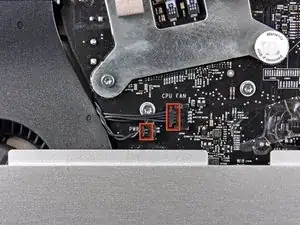

Отключите вентилятор процессора и кнопку питания, потянув их разъёмы в сторону левой кромки iMac.

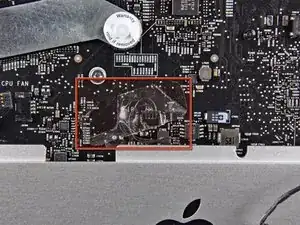

Если имеется, удалите кусочек ленты, закрывающий разъём датчика ИК.

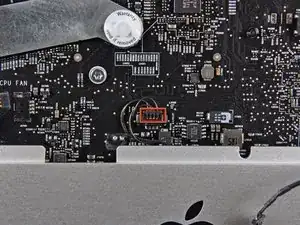

Отключите ИК-датчик, потянув его разъём в сторону верхней кромки iMac.

С помощью пальцев поднимите блок ИК-датчика строго вверх и извлеките его из внешнего корпуса.

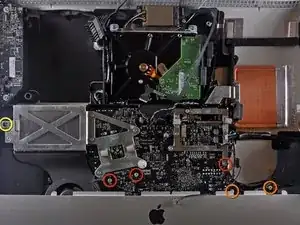

Снимите следующие шесть винтов, фиксирующих плату логики во внешнем корпусе:

Три винта T10 Torx по 25 мм

Два винта T10 Torx по 21,5 мм

Один винт T10 Torx по 7 мм

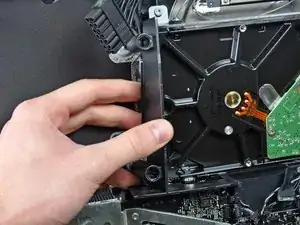

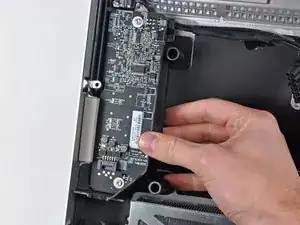

Снимите пластиковые каналы со стороны платы управления светодиодами и жёсткого диска, оттянув их от внешнего корпуса.

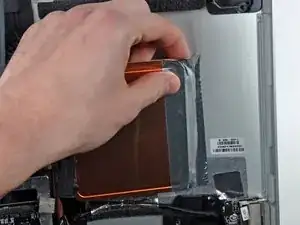

Осторожно снимите алюминиевую ленту, прикрепляющую радиатор GPU к внешнему корпусу.

Не обязательно полностью удалять алюминиевую ленту с радиатора GPU.

В следующих шагах Вы будете выводить плату логики из внешнего корпуса. Учитывайте множество кабелей, всё ещё соединяющих плату логики с внешним корпусом.

Убедитесь, что плата логики проходит мимо пластикового нижнего установочного штыря вентилятора оптического привода перед подъёмом, так как он легко ломается.

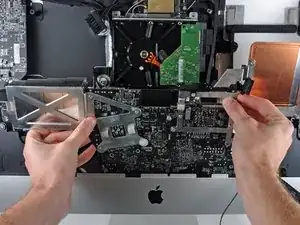

Осторожно отведите плату логики немного от внешнего корпуса.

Удерживая плату от корпуса, покачивайте её взад-вперёд и поднимайте, чтобы освободить от внешнего корпуса.

Теперь, когда нижний край платы свободен от внешнего корпуса, поверните плату логики к себе, чтобы открыть её заднюю сторону.

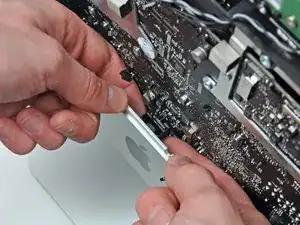

Следующий разъём имеет тенденцию застревать в гнезде. Если это происходит, вставьте металлическую лопатку в зазор между разъёмом и гнездом. Поверните лопатку, чтобы разъединить компоненты.

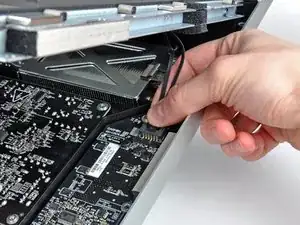

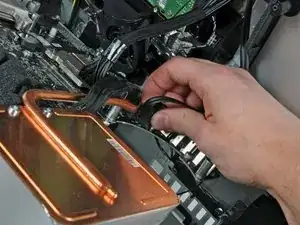

Осторожно потяните разъём оптического привода из его гнезда на плате логики.

Тяните разъём перпендикулярно плоскости платы логики.

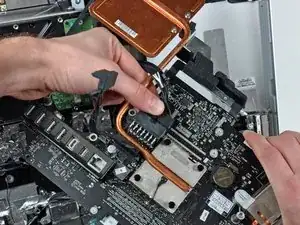

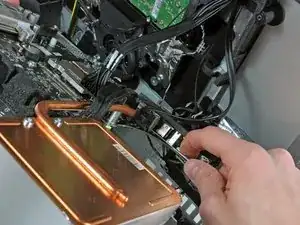

Отключите кабель питания постоянного тока от платы логики, одновременно нажав на фиксатор разъёма и вынимая его из гнезда.

Снимите плату логики с внешнего корпуса.

При повторной сборке платы логики обратите внимание на положение портов ввода-вывода. Когда плата снова окажется в корпусе, вставьте USB- или Thunderbolt-кабель в один из разъёмов для точного выравнивания.

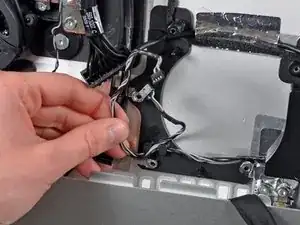

Разъём кабеля правого динамика может запутаться с другими разъёмами.

Осторожно проведите разъём кабеля правого динамика через канал во внешнем корпусе.

Выверните два винта T10 Torx, фиксирующие аудиопорты во внешнем корпусе.

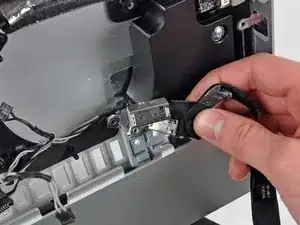

Поднимите аудиопорты из внешнего корпуса.

Пара пинцетов полезна для установки портов на место. Сначала вставьте нижнюю пластину в крепление на внешнем корпусе, затем закрутите винт, чтобы закрепить разъём в корпусе.

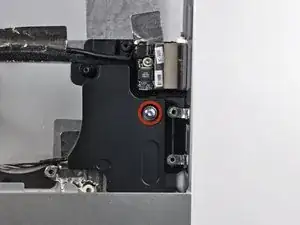

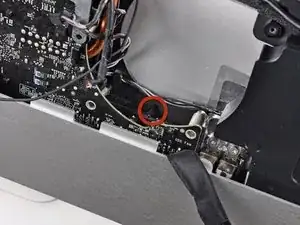

Убедитесь, что вы открутили единственный винт T10 Torx длиной 13 мм, фиксирующий правый динамик к внешнему корпусу.

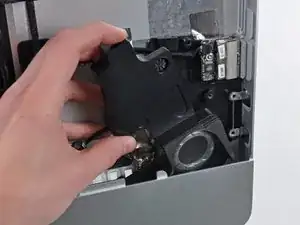

Осторожно поднимите правый модуль динамика и извлеките его из внешнего корпуса.
