iMac Intel 21.5" EMC 2389 Замена процессора

Отключите сетевой шнур iMac и все периферийные устройства.

Положите iMac лицевой стороной вниз на мягкую, чистую поверхность, как показано на изображении.

Убедитесь, что на рабочей поверхности нет грязи или мусора — они могут поцарапать переднюю стеклянную панель iMac. Рекомендуется положить полотенце между iMac и рабочей поверхностью.

Ослабьте три винта с крестообразной головкой, крепящие откидную дверцу к нижнему краю iMac.

Все три винта останутся закреплёнными в откидной дверце.

Снимите откидную дверцу.

Аккуратно выдвиньте чёрную пластиковую ручку извлечения ОЗУ из слота памяти.

Оттяните чёрную пластиковую ручку от нижнего края iMac, чтобы извлечь модуль(и) памяти с той стороны отсека ОЗУ.

Возможно потребуется приложить некоторое усилие.

Вытяните старый(ые) модуль(и) ОЗУ из их слотов в отсеке и отложите их в сторону.

Повторите предыдущие шаги, чтобы извлечь модуль(и) ОЗУ с другой стороны отсека памяти.

При установке новых модулей ОЗУ важно правильно их ориентировать.

Убедитесь, что небольшой вырез на каждом модуле ОЗУ (показан на первой фотографии) совпадает с выступом в каждом слоте памяти (показан на второй фотографии).

В вашем iMac четыре слота для ОЗУ. Вставляйте каждый модуль параллельно слоту. Это предотвратит застревание модулей между соседними слотами.

После правильной ориентации аккуратно вдвиньте новые модули ОЗУ до упора и плотно зафиксируйте их, надавливая большими пальцами.

Перед началом отключите iMac и положите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна плоскости стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку, пока она не станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Аккуратно приподнимите стеклянную панель перпендикулярно лицевой поверхности ЖК-дисплея, чтобы освободить стальные монтажные штифты, прикреплённые к нижней стороне верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и осторожно отложите её в сторону.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-экрана: пыль или отпечатки пальцев, попавшие внутрь, будут хорошо видны при включённом устройстве.

Снимите восемь винтов Torx T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

Последние две фотографии показывают детальные виды каждой стороны дисплея.

Слегка приподнимите верхний край дисплея, чтобы вынуть его из внешнего корпуса.

Не поднимайте слишком сильно. Дисплей соединён с логической платой несколькими кабелями.

Отсоедините разъём кабеля вертикальной синхронизации от его гнезда на плате управления подсветкой в верхнем левом углу iMac.

Поверните дисплей наружу из корпуса, чтобы отсоединить кабель питания светодиодной подсветки от платы управления подсветкой.

Отсоединяйте кабель питания подсветки, нажимая на фиксатор и одновременно вытягивая разъём из гнезда (в направлении нижнего края iMac).

Разъём кабеля данных дисплея имеет фиксатор-переключатель. Освободите фиксатор, повернув пластиковую язычок так, чтобы он указывал вверх. (Это не тяговая защёлка.)

Вытяните кабель данных дисплея прямо из его гнезда на логической плате.

Не тяните за кабель данных дисплея вверх — его гнездо очень хрупкое. Тяните кабель параллельно плоскости логической платы.

Отключите разъём кабеля температурного датчика ЖК-экрана от его гнезда на логической плате.

Если после сборки вентиляторы работают на полной скорости, проверьте это соединение или кабель температурного датчика жёсткого диска.

Аккуратно потяните дисплей к верхнему краю iMac и выньте его из внешнего корпуса, следя, чтобы ни один кабель не защемился.

Снимите следующие четыре винта:

Один винт Torx T10 9.3 мм с большой головкой

Три винта Torx T10 9.3 мм с обычной головкой

Оттяните разъем термодатчика оптического привода к верхнему краю iMac, чтобы отсоединить его от разъёма на материнской плате.

Поднимите внутренний край оптического привода и проведите его разъем мимо рамки GPU, прикреплённой к материнской плате.

Осторожно оттяните оптический привод с его монтажных штифтов с правой стороны внешнего корпуса, чтобы освободить место для отсоединения кабеля привода.

Позвольте оптическому приводу свиснуть, пока вы выведете разъем термодатчика оптического привода из-за радиатора GPU.

Отсоедините кабель оптического привода, потянув его разъем от оптического привода.

Удалите оптический привод из iMac.

Не забудьте также перенести термодатчик с оптического привода на кожух при установке второго жёсткого диска.

Снимите один винт T10 Torx длиной 13 мм, закрепляющий вентилятор оптического привода во внешнем корпусе.

Снимите вентилятор оптического привода со штифтов, прикреплённых к внешнему корпусу.

Вытащите разъем вентилятора оптического привода из его разъёма на материнской плате.

Удалите вентилятор оптического привода из iMac.

В последующих шагах вы отключите следующие кабели:

Плата SD и микрофон

Левый/Правый динамик

Антенна Wi‑Fi

Bluetooth/датчик освещённости/камера/левый датчик температуры, датчик температуры жёсткого диска и вентилятор жёсткого диска

Вентилятор ЦП/датчик окружающей температуры и кнопка питания

ИК‑датчик

Оттяните разъем кабеля микрофона к верхнему краю iMac, чтобы отсоединить его от материнской платы.

Вытащите кабель платы SD из его разъёма на материнской плате.

Отключите кабели левого и правого динамиков, потянув их разъемы к правой стороне iMac.

Используйте плоский конец лопатки, чтобы поддеть оба разъёма антенн AirPort и приподнять их из гнёзд на плате AirPort.

Серый кабель антенны подключается к гнёзду слева, а чёрный — к гнезду справа.

Отключите вентилятор жёсткого диска, потянув его разъём к верхнему краю iMac.

Вытащите кабель термодатчика жёсткого диска из его разъёма и потяните к верхнему краю iMac, чтобы отсоединить его от материнской платы.

Используйте большие пальцы с обеих сторон разъёма Bluetooth/датчика освещённости/камеры/левого датчика температуры, чтобы сдвинуть его к верхнему краю iMac и вынуть из его гнезда на материнской плате.

Потяните разъём вентилятора ЦП/датчика окружающей температуры к нижнему левому краю iMac и выньте его из гнезда на материнской плате.

Потяните разъём кнопки питания к нижнему левому углу iMac, чтобы отсоединить его от разъёма на материнской плате.

Снимите кусок ленты, закрывающий кабель ИК‑датчика.

Используйте большие пальцы, чтобы выдвинуть разъём ИК‑датчика из его гнезда и направить его к верхнему краю iMac.

Поднимите плату ИК‑датчика из-за передней панели внешнего корпуса.

Снимите ИК‑датчик и отложите в сторону.

Удалите следующие семь винтов:

Два винта T10 Torx длиной 7 мм

Один винт T10 Torx длиной 30 мм

Два винта T10 Torx длиной 25 мм

Два винта T10 Torx длиной 21 мм

Будьте осторожны, не прикасайтесь к паяным соединениям на обратной стороне блока питания. Конденсаторы могут быть заряжены настолько, чтобы вызвать опасный удар током.

Удалите следующие четыре винта:

Один грубозернистый винт T10 длиной 9.3 мм

Один грубозернистый винт T10 длиной 25 мм

Два мелкозернистых винта длиной 22 мм

Оттяните верхний правый и нижний левый углы блока питания от задней стенки корпуса, чтобы освободить крепёжные стойки, прикреплённые к углам блока питания.

Аккуратно извлеките блок питания из внешнего корпуса и поверните его, чтобы получить доступ к фиксатору кабеля, как показано, учитывая, что кабели DC-out и AC-in всё ещё соединяют его с iMac.

Отключите кабель DC-out, нажав на фиксатор на разъёме и одновременно вытягивая разъём из гнезда на блоке питания.

Как только фиксатор выйдет из гнезда, оттяните разъём DC-in от блока питания.

Отключите кабель AC-In, нажав на фиксатор и одновременно оттягивая разъём из гнезда.

Снимите блок питания с внешнего корпуса.

Снимите пластиковую перегородку, установленную непосредственно справа от платы управления светодиодами.

Снимите пластиковую прижимную перегородку, установленную рядом с жёстким диском.

Слегка оттяните плату логики от задней части внешнего корпуса, затем поднимите её вверх, чтобы освободить нижнюю переднюю часть внешнего корпуса.

Отключите кабель аудиопорта, оттянув его разъём от передней части платы логики.

Если имеется, отклейте ленту, фиксирующую кабель SATA жёсткого диска к плате логики.

Нажмите на фиксатор и аккуратно вытяните кабель DC-In из его гнезда на задней части платы логики.

Не повредив гнездо на плате логики, аккуратно вытяните кабель данных SATA жёсткого диска прямо из его гнезда на плате логики.

Снимите плату логики, следя за тем, чтобы ни один кабель не зацепился.

При повторной установке платы логики подключите кабель mini DisplayPort и кабель USB к внешнему USB-порту перед затягиванием винтов платы логики, чтобы обеспечить правильное выравнивание.

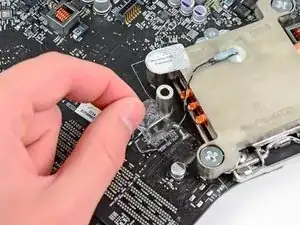

Отклейте кусок ленты, закрывающей кабель датчика температуры радиатора, от платы логики.

Поднимите разъём кабеля датчика температуры радиатора прямо вверх из его гнезда на плате логики.

Убедитесь, что тянете только за разъём, а не за само гнездо.

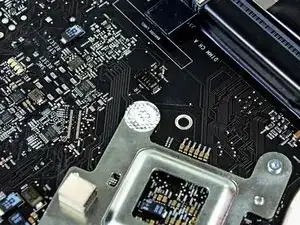

Если имеется, удалите наклейку «Гарантия недействительна при снятии», закрывающую один скрытый винт на радиаторе.

Удалите следующие пять винтов, крепящих радиатор к плате логики:

Четыре винта T8 Torx 6,4 мм

Один винт T10 Torx 4,3 мм

Возможно, потребуется удерживать гнездо крестовой отверткой с одной стороны платы, пока вы отвинчиваете Torx-винт с другой стороны платы.

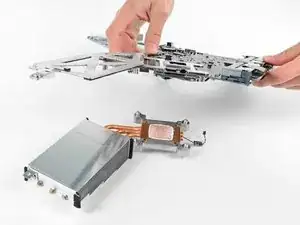

Аккуратно поднимите плату логики с радиатора.

Если обе детали кажутся склеенными, осторожно разделите их плоским концом лопатки, стараясь не повредить компоненты поверхностного монтажа на плате логики.

Необходимо нанести новый слой термопасты перед повторным креплением радиатора. Наше руководство по термопасте делает это просто.

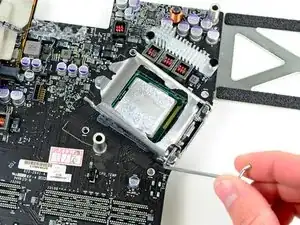

Осторожно оттяните фиксирующую планку процессора от сокета процессора.

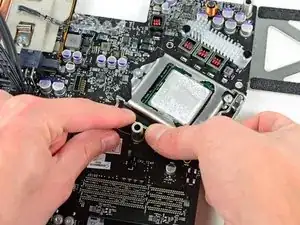

Поверните планку от платы логики.

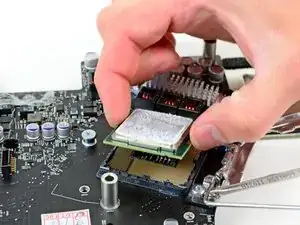

Аккуратно поднимите процессор прямо вверх из его сокета.

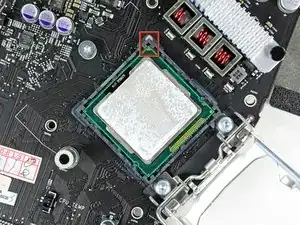

Убедитесь, что новый процессор правильно ориентирован и установлен перед фиксацией. Маленькая золотая стрелка на процессоре должна совпадать с белой стрелкой, напечатанной на плате логики рядом с sokетом процессора, как видно на втором фото.

Необходимо нанести новый слой термопасты перед повторным креплением радиатора. Наше руководство по термопасте делает это просто.
