Замена аудиоразъемов iMac Intel 21.5" EMC 2389

Отключите сетевой кабель iMac и все периферийные устройства.

Положите iMac экраном вниз на мягкую, чистую поверхность, как показано.

Убедитесь, что на рабочей поверхности нет грязи или мусора, так как они могут поцарапать стеклянную панель спереди iMac. Рекомендуем подложить между iMac и поверхностью полотенце.

Ослабьте три винта с крестообразным шлицем, крепящие крышку доступа к нижнему краю iMac.

Все три винта останутся зафиксированными в крышке доступа.

Снимите крышку доступа.

Аккуратно вытяните чёрную пластиковую тягу для оперативной памяти из разъёма памяти.

Оттяните чёрную пластиковую тягу от нижнего края iMac, чтобы извлечь модуль(и) с той стороны отсека памяти.

Для этого может потребоваться некоторое усилие.

Выдвиньте старый(ые) модуль(и) оперативной памяти из их слотов в отсеке памяти и отложите в сторону.

Повторите действия предыдущих шагов, чтобы удалить модуль(и) оперативной памяти с другой стороны отсека памяти.

При установке новых модулей оперативной памяти важно ориентировать их правильно.

Убедитесь, что небольшая выемка на каждом модуле памяти (показана на первой фотографии) совпадает с выступом в каждом слоте памяти (показан на второй фотографии).

В вашем iMac четыре слота оперативной памяти. Убедитесь, что каждый модуль вы вставляете в слот горизонтально. Это предотвратит застревание модулей между соседними слотами.

После правильной ориентации новых модулей аккуратно полностью вставьте их в iMac и используйте большие пальцы, чтобы плотно посадить их в гнёзда.

Перед началом отключите iMac и положите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить продаваемые нами присоски, сначала расположите присоску так, чтобы подвижный рычаг был параллелен плоскости стеклянной панели. Легко прижав присоску к стеклу, поднимите подвижный рычаг до положения, параллельного другому рычагу.

Если присоски не цепляются, попробуйте очистить как стеклянную панель, так и присоску мягким раствором.

Осторожно поднимите стеклянную панель перпендикулярно лицевой стороне дисплея, чтобы отвести её от стальных монтажных штифтов, прикреплённых к нижней стороне верхнего края стекла.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и лицевую поверхность ЖК-экрана, так как пыль или отпечатки пальцев, попавшие внутрь, будут хорошо видны при включённом устройстве.

Удалите восемь винтов T10 длиной 8 мм, закрепляющих дисплей в корпусе.

Последние две фотографии показывают детали каждой стороны дисплея.

Немного приподнимите верхний край дисплея, чтобы вынуть его из корпуса.

Не поднимайте слишком высоко. К плате логики подходят несколько кабелей.

Отсоедините разъём кабеля вертикальной синхронизации от его гнезда на плате драйвера подсветки в верхнем левом углу iMac.

Поверните дисплей наружу из корпуса достаточно, чтобы отключить кабель питания подсветки светодиодов от платы драйвера подсветки.

Отключите кабель питания подсветки, нажав на фиксатор и одновременно потянув разъём от его гнезда (в направлении нижнего края iMac).

У разъёма кабеля данных дисплея есть защёлка с проводом. Освободите защёлку, повернув пластиковую вкладку так, чтобы она указывала вверх. (Это не тяга.)

Вытяните кабель данных дисплея прямо из его гнезда на плате логики.

Не поднимайте кабель данных дисплея вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно лицевой стороне платы логики.

Отключите разъём кабеля термодатчика ЖК-экрана от его гнезда на плате логики.

Если после завершения работы вентилятор вращается на полной скорости, проверьте это подключение или кабель термодатчика жёсткого диска.

Осторожно потяните дисплей в направлении верхнего края iMac и выньте его из корпуса, следя за тем, чтобы кабели не зажались.

Удалите следующие четыре винта:

Один винт T10 9,3 мм с крупной головкой

Три винта T10 9,3 мм с обычной головкой

Оттяните разъём термодатчика оптического привода к верхнему краю iMac, чтобы отключить его от гнезда на логической плате.

Поднимите внутренний край оптического привода и проведите его разъём мимо рамы GPU, прикреплённой к логической плате.

Осторожно снимите оптический привод с монтажных штырей на правой стороне внешнего корпуса, чтобы освободить место для отключения кабеля оптического привода.

Позвольте оптическому приводу свисать вниз, пока вы выводите разъём термодатчика оптического привода из-под радиатора GPU.

Отключите кабель оптического привода, потянув его разъём от оптического привода.

Удалите оптический привод из iMac.

Не забудьте при установке второго жёсткого диска перенести термодатчик с оптического привода на корпус.

Удалите один винт T10 Torx длиной 13 мм, фиксирующий вентилятор оптического привода к внешнему корпусу.

Снимите вентилятор оптического привода с штырей, прикреплённых к внешнему корпусу.

Выньте разъём вентилятора оптического привода из его гнезда на логической плате.

Удалите вентилятор оптического привода из iMac.

На следующих шагах вы отключите следующие кабели:

Плата SD и микрофон

Левый/правый динамик

Антенна Wi‑Fi

Bluetooth/датчик окружающего освещения/камера/левый термодатчик, термодатчик жёсткого диска и вентилятор жёсткого диска

Вентилятор ЦП/датчик температуры окружающей среды и кнопка питания

ИК‑датчик

Оттяните разъём кабеля микрофона к верхнему краю iMac, чтобы отключить его от логической платы.

Выньте кабель платы SD из её гнезда на логической плате.

Отключите кабели левого и правого динамиков, потянув их разъёмы в правую сторону iMac.

Используйте плоский конец лопатки, чтобы приподнять оба разъёма антенн AirPort из их гнёзд на плате AirPort.

Серый кабель антенны подключается к гнезду слева, а чёрный — к гнезду справа.

Отключите вентилятор жёсткого диска, потянув его разъём к верхнему краю iMac.

Выньте кабель термодатчика жёсткого диска из его гнезда и потяните к верхнему краю iMac, чтобы отключить его от логической платы.

Используйте большие пальцы по обеим сторонам разъёма Bluetooth/датчика окружающего освещения/камеры/левого термодатчика, чтобы сдвинуть его к верхнему краю iMac и вынуть из гнезда на логической плате.

Потяните разъём вентилятора ЦП/датчика температуры окружающей среды к нижнему левому краю iMac и выньте его из гнезда на логической плате.

Потяните разъём кнопки питания к нижнему левому углу iMac, чтобы отключить его от гнезда на логической плате.

Удалите кусок ленты, закрывающий кабель ИК‑датчика.

Используйте большие пальцы, чтобы вытолкнуть разъём ИК‑датчика из его гнезда и направьте его к верхнему краю iMac.

Поднимите плату ИК‑датчика из-под передней панели внешнего корпуса.

Снимите ИК‑датчик и положите его в сторону.

Удалите следующие семь винтов:

Два винта T10 Torx длиной 7 мм

Один винт T10 Torx длиной 30 мм

Два винта T10 Torx длиной 25 мм

Два винта T10 Torx длиной 21 мм

Будьте осторожны и не прикасайтесь к паяным соединениям на обратной стороне блока питания. Конденсаторы могут быть заряжены и представлять опасность удара током.

Удалите следующие четыре винта:

Один грубая резьба T10 длиной 9.3 мм

Один грубая резьба T10 длиной 25 мм

Два винта T10 с мелкой резьбой длиной 22 мм

Оттяните верхний правый и нижний левый углы блока питания от задней панели, чтобы освободить монтажные стойки, прикреплённые к углам блока питания.

Осторожно извлеките блок питания из внешнего корпуса и поверните его, чтобы открыть защёлку кабеля, как показано, учитывая, что к iMac всё ещё подключены кабели постоянного и переменного тока.

Отключите кабель постоянного тока, нажав на фиксатор на разъёме и одновременно оттянув разъём от гнезда блока питания.

Как только фиксатор выйдет из зацепления с гнездом, отведите разъём постоянного тока от блока питания.

Отключите кабель переменного тока, нажав на фиксатор и одновременно оттянув разъём от его гнезда.

Извлеките блок питания из внешнего корпуса.

Снимите пластиковую перегородку, установленную непосредственно справа от платы драйвера светодиодов.

Снимите пластиковую прижимную перегородку, установленную рядом с жёстким диском.

Слегка оттяните плату логики от задней части внешнего корпуса, затем поднимите её вверх, чтобы освободить нижнюю переднюю часть внешнего корпуса.

Отключите кабель аудиоразъёма, оттянув его разъём от передней стороны платы логики.

Если есть, аккуратно оторвите ленту, фиксирующую SATA-кабель жёсткого диска к плате логики.

Нажмите на фиксатор и аккуратно вытяните кабель питания постоянного тока из его гнезда на задней части платы логики.

Чтобы не повредить гнездо на плате логики, аккуратно вытяните SATA-кабель данных жёсткого диска прямо из его гнезда на плате логики.

Снимите плату логики, следя за тем, чтобы не зацепить какие-либо кабели.

При повторной установке платы логики подключите кабель мини-дисплея и USB-кабель к внешнему USB-порту до затягивания винтов платы логики, чтобы обеспечить правильное выравнивание.

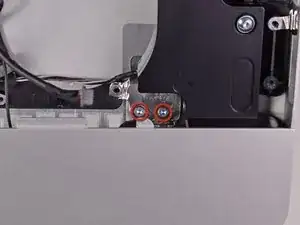

Удалите два винта Torx T10 длиной 5 мм, фиксирующие аудиоразъёмы во внешнем корпусе.

Поднимите аудиоразъёмы из внешнего корпуса.

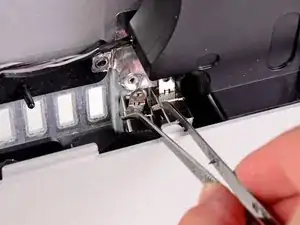

Пара пинцетов поможет снять и вернуть разъёмы на место. Сначала вставьте нижнюю защёлку в кронштейн на внешнем корпусе, затем закрепите винт, чтобы зафиксировать гнездо в корпусе.

При установке может быть полезно подключить наушники к каждому гнезду перед окончательной затяжкой.
