Замена сетевого входа iMac Intel 21,5" EMC 2389
Следуйте данному руководству, чтобы заменить вышедший из строя сетевой вход.
Шаг 1

Отключите сетевой шнур iMac и все подключённые периферийные устройства.
Уложите iMac экраном вниз на чистую мягкую поверхность, как показано на изображении.
Убедитесь, что на рабочей поверхности нет пыли и посторонних частиц, которые могут поцарапать стеклянную панель передней панели iMac. Рекомендуется положить полотенце между iMac и рабочей поверхностью.
Ослабьте три винта Phillips, фиксирующие крышку доступа на нижнем краю iMac.
Все три винта останутся внутри крышки доступа.
Снимите крышку доступа.
Шаг 2


Аккуратно выдвиньте чёрную пластмассовую выдвижную планку памяти из слота ОЗУ.
Тяните чёрную пластмассовую планку от нижнего края iMac, чтобы извлечь модуль(и) с этой стороны отсека ОЗУ.
Для этого может потребоваться небольшое усилие.
Шаг 3

Выдвиньте старый(е) модуль(и) ОЗУ из слотов в отсеке и отложите их в сторону.
Шаг 4


Повторите процесс, описанный в предыдущих шагах, чтобы извлечь модуль(и) ОЗУ с противоположной стороны отсека.
Шаг 5


При установке новых модулей ОЗУ важно правильно их сориентировать.
Убедитесь, что небольшой вырез на каждом модуле ОЗУ (показано на первом изображении) совмещён с выступом в слоте ОЗУ (показано на втором изображении).
В iMac четыре слота ОЗУ. Вставляйте каждый модуль ОЗУ в слот строго горизонтально. Это предотвратит застревание модуля между соседними слотами.
После правильной ориентации новых модулей ОЗУ аккуратно вдвиньте их полностью в iMac и плотно зафиксируйте, нажав большим пальцем.
Шаг 6

Перед началом отключите iMac от сети и уложите его на мягкую поверхность, как показано на изображении.
Установите присоску вблизи каждого из двух верхних углов стеклянной панели.
Чтобы закрепить присоски, которые мы продаём, сначала разместите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку, пока она не станет параллельна второй ручке.
Если присоски не фиксируются, попробуйте очистить стеклянную панель и присоски с помощью слабого растворителя.
Шаг 7

Аккуратно приподнимите стеклянную панель перпендикулярно поверхности ЖК-дисплея настолько, чтобы освободить стальные монтажные штыри, закреплённые по нижнему краю стеклянной панели.
Отведите стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.
При повторной установке тщательно очистите внутреннюю поверхность стеклянной панели и переднюю часть ЖК-дисплея, так как любая пыль или отпечатки пальцев, оставшиеся внутри, будут хорошо заметны при включённом устройстве.
Шаг 8

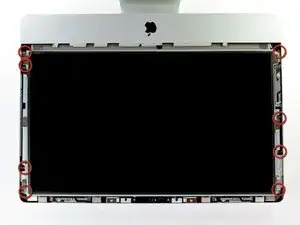

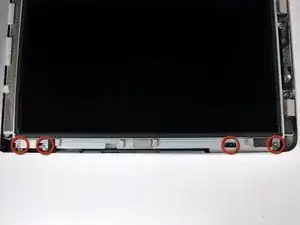

Выкрутите восемь винтов T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

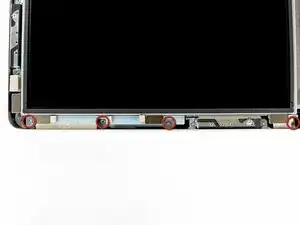

На последних двух изображениях детально показаны винты с каждой стороны дисплея.
Шаг 9

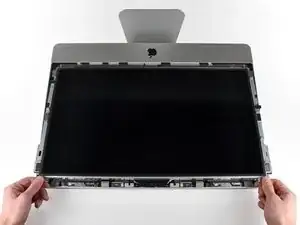

Немного приподнимите верхний край дисплея, выведя его из внешнего корпуса.
Не поднимайте слишком высоко. Несколько кабелей соединяют дисплей с платой логики.
Шаг 10

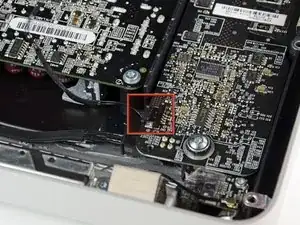

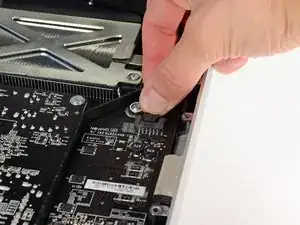

Вытащите разъём кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодной подсветки, расположенной в левом верхнем углу iMac.
Шаг 11

Разверните дисплей настолько, чтобы отсоединить кабель питания светодиодной подсветки от платы драйвера.
Отключите кабель питания светодиодной подсветки, нажав на фиксатор и потянув разъём из гнезда (в сторону нижнего края iMac).
Шаг 12

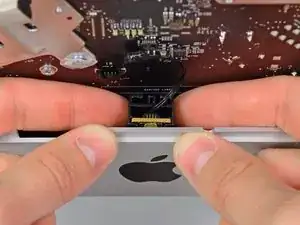

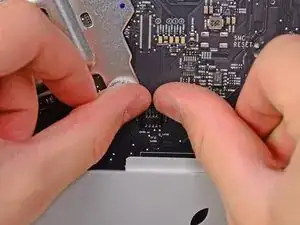

На разъёме кабеля передачи данных дисплея предусмотрен проводной фиксатор. Отключите фиксатор, повернув пластмассовую планку вверх. (Не тяните за неё.)
Вытяните кабель передачи данных дисплея прямо из его гнезда на плате логики.
Не поднимайте кабель передачи данных вверх, так как его разъём очень хрупкий. Тяните кабель параллельно поверхности платы логики.
Шаг 13

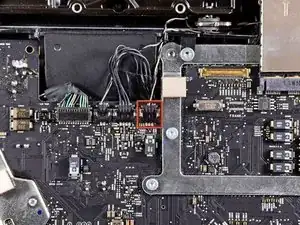

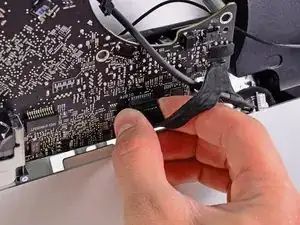

Отсоедините разъём кабеля датчика температуры ЖК-дисплея от его гнезда на плате логики.
Если после завершения ремонта вентилятор вращается на полных оборотах, проверьте это соединение или кабель датчика температуры жёсткого диска.
Шаг 14

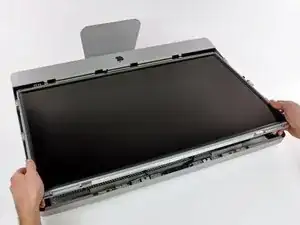

Осторожно потяните дисплей к верхнему краю iMac и извлеките его из внешнего корпуса, следя за тем, чтобы не зацепить кабели.
Шаг 15

Выкрутите следующие четыре винта:
Один винт T10 длиной 9,3 мм с большой головкой
Три винта T10 длиной 9,3 мм с головкой стандартного размера
Шаг 16

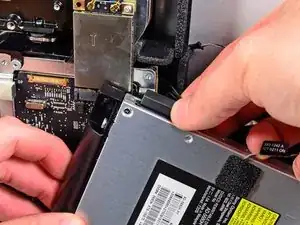

Тяните разъём датчика температуры оптического привода к верхнему краю iMac, чтобы отключить его от разъёма на системной плате.
Шаг 17

Поднимите внутренний край оптического привода и переместите его разъём мимо рамы графического процессора, прикреплённой к системной плате.
Осторожно вытяните оптический привод с направляющих штифтов на правой стороне внешнего корпуса, чтобы освободить место для отключения кабеля оптического привода.
Опустите оптический привод вниз, аккуратно выводя разъём датчика температуры оптического привода из-за радиатора графического процессора.
Шаг 18

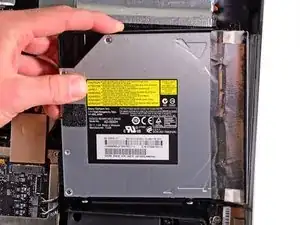

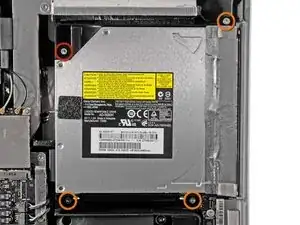

Отключите кабель оптического привода, вытянув его разъём от самого привода.
Извлеките оптический привод из iMac.
Не забудьте также перенести датчик температуры с оптического привода на корпус при установке второго жёсткого диска.
Шаг 19

Открутите один винт Torx T10 длиной 13 мм, фиксирующий вентилятор оптического привода к внешнему корпусу.
Шаг 20

Снимите вентилятор оптического привода с штифтов, прикреплённых к внешнему корпусу.
Шаг 21

Вытяните разъём вентилятора оптического привода из разъёма на системной плате.
Извлеките вентилятор оптического привода из iMac.
Шаг 22

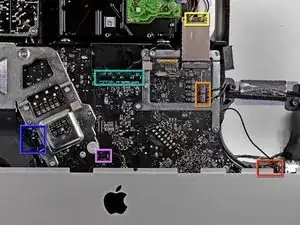

На следующих шагах вам нужно будет отключить следующие кабели:
Плата SD и микрофон
Левый и правый динамики
Антенна Wi-Fi
Bluetooth/датчик освещённости/камера/датчик температуры слева, датчик температуры жёсткого диска и вентилятор жёсткого диска
Вентилятор процессора/датчик температуры окружающей среды и кнопка включения
Датчик ИК-излучения
Шаг 23

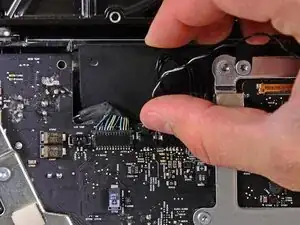

Тяните разъём кабеля микрофона к верхнему краю iMac, чтобы отключить его от системной платы.
Шаг 24

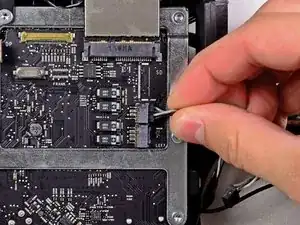

Вытяните кабель платы SD из её разъёма на системной плате.
Шаг 25

Отключите кабели левого и правого динамиков, потянув их разъёмы к правому краю iMac.
Шаг 26

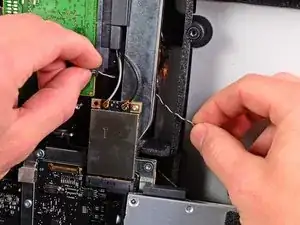

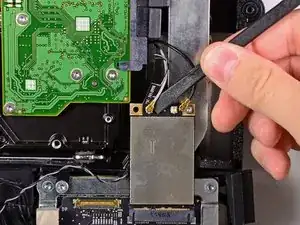

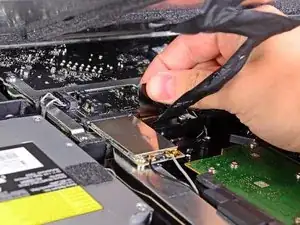

Используйте плоский конец лопатки, чтобы поддеть оба разъёма антенн AirPort вверх из их разъёмов на плате AirPort.
Серый провод подключается к разъёму слева, а чёрный — к разъёму справа.
Шаг 27

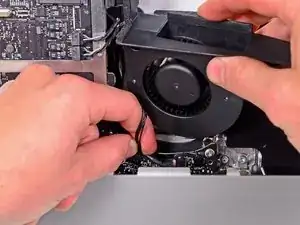

Отключите вентилятор жёсткого диска, потянув его разъём к верхнему краю iMac.
Шаг 28

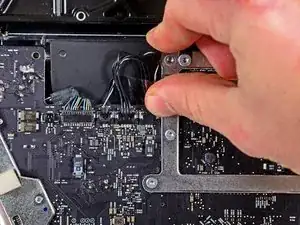

Вытяните кабель датчика температуры жёсткого диска из его разъёма и к верхнему краю iMac, чтобы отключить его от системной платы.
Шаг 29

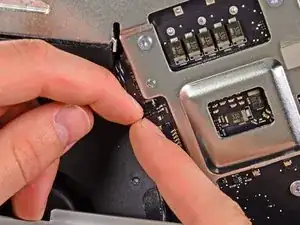

Пальцами надавите с обеих сторон на разъём Bluetooth/датчика освещённости/камеры/датчика температуры слева, чтобы сдвинуть его к верхнему краю iMac и вынуть из разъёма на системной плате.
Шаг 30

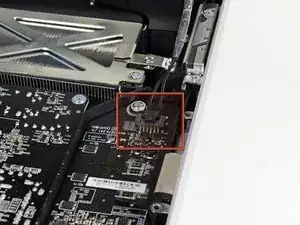

Тяните разъём вентилятора процессора/датчика температуры окружающей среды к нижнему левому краю iMac, чтобы вынуть его из разъёма на системной плате.
Тяните разъём кнопки включения к нижнему левому углу iMac, чтобы отключить его от разъёма на системной плате.
Шаг 31

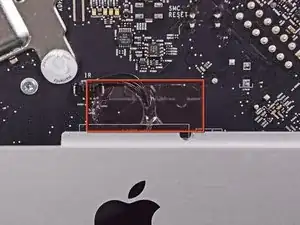

Удалите кусок изоленты, закрывающий кабель датчика ИК-излучения.
Шаг 32

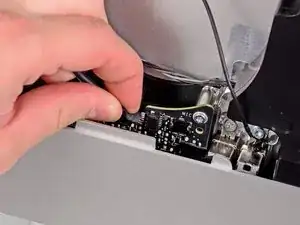

Пальцами надавите на разъём датчика ИК-излучения, чтобы выдвинуть его из разъёма и направить к верхнему краю iMac.
Шаг 33

Поднимите плату датчика ИК-излучения из-за передней панели внешнего корпуса.
Извлеките датчик ИК-излучения и отложите его в сторону.
Шаг 34

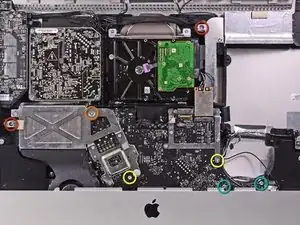

Открутите следующие семь винтов:
Два винта Torx T10 длиной 7 мм
Один винт Torx T10 длиной 30 мм
Два винта Torx T10 длиной 25 мм
Два винта Torx T10 длиной 21 мм
Шаг 35

Осторожно — не касайтесь паяных соединений на задней стороне блока питания. Конденсаторы могут быть заряжены достаточно сильно, чтобы вызвать опасный удар током.

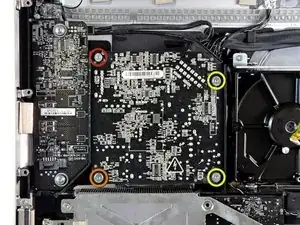

Открутите следующие четыре винта:
Один грубый винт Torx T10 длиной 9,3 мм
Один грубый винт Torx T10 длиной 25 мм
Два винта с мелкой резьбой длиной 22 мм
Отогните верхний правый и нижний левый углы блока питания от задней панели, чтобы освободить монтажные штыри, прикреплённые к углам блока питания.
Шаг 36

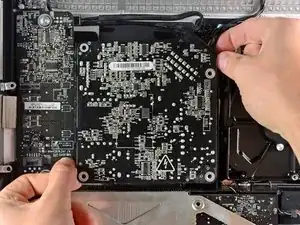

Осторожно поднимите блок питания из внешнего корпуса и поверните его так, чтобы открыть замок кабеля, как показано, следя за тем, чтобы кабели постоянного тока (DC-out) и переменного тока (AC-in) по-прежнему оставались подключенными к iMac.

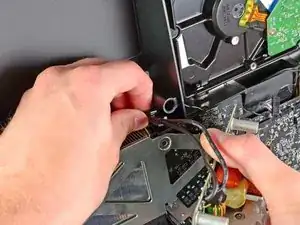

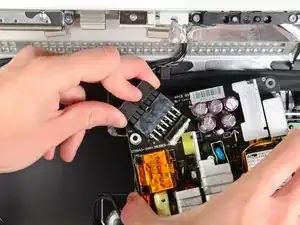

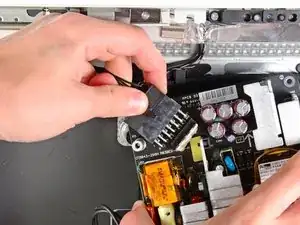

Отключите кабель постоянного тока (DC-out), нажав на фиксатор разъёма, и потяните разъём в сторону от разъёма на блоке питания.
Когда фиксатор выйдет из разъёма, отведите разъём переменного тока (AC-in) от блока питания.
Шаг 37

Отсоедините кабель переменного тока (AC-in), нажав на фиксатор разъёма и потянув разъём в сторону от разъёма.
Извлеките блок питания из внешнего корпуса.
Шаг 38

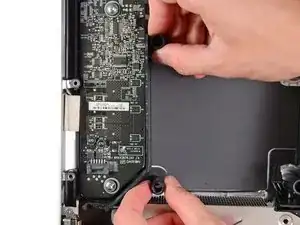

Удалите пластиковую стенку, установленную непосредственно справа от платы драйвера светодиодов.
Шаг 39

Удалите пластиковую направляющую стенку, установленную рядом с жёстким диском.
Шаг 40

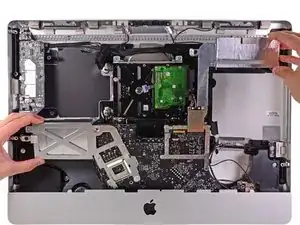

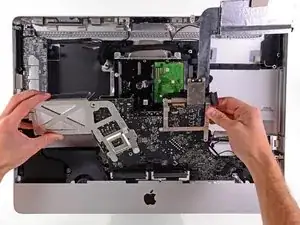

Немного потяните материнскую плату в сторону от задней части внешнего корпуса, затем поднимите её вверх, чтобы освободить нижнюю переднюю часть внешнего корпуса.
Шаг 41

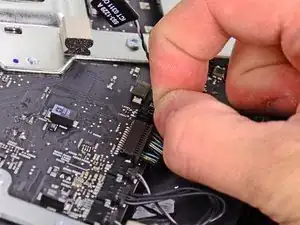

Отключите кабель аудиопорта, потянув его разъём в сторону от передней части материнской платы.
Шаг 42

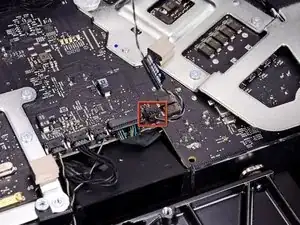

Если есть, снимите ленту, фиксирующую кабель SATA жёсткого диска на материнской плате.
Шаг 43

Нажмите на фиксатор и аккуратно вытяните кабель питания постоянного тока (DC-In) из его разъёма на задней стороне материнской платы.
Шаг 44

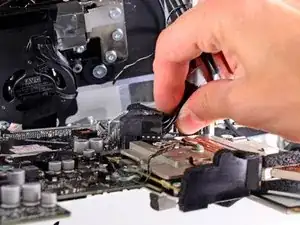

Осторожно, не повредив разъём на материнской плате, вытяните кабель передачи данных SATA жёсткого диска прямо из его разъёма на материнской плате.
Извлеките материнскую плату, следя за тем, чтобы не зацепить никакие кабели.
При повторной установке материнской платы подключите кабель мини DisplayPort и USB-кабель к внешнему USB-порту перед затягиванием винтов материнской платы, чтобы обеспечить правильное выравнивание.
Шаг 45

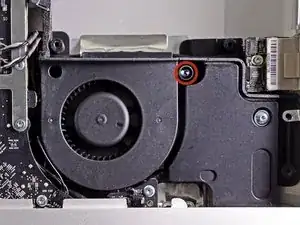

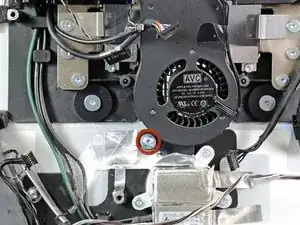

Выкрутите один винт Torx длиной 13 мм, затянутый звездообразной отвёрткой T10, который крепит вентилятор жёсткого диска к внешнему корпусу.
Шаг 46

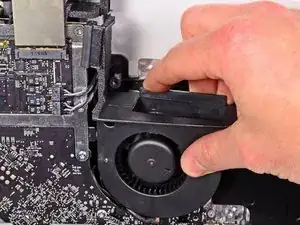

Вытяните вентилятор жёсткого диска от задней части внешнего корпуса и извлеките его из iMac.
Шаг 47

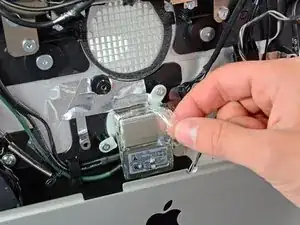

Удалите кусок прозрачной ленты, закрывающий корпус входного разъёма переменного тока.
Шаг 48

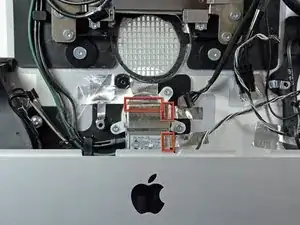

Отклейте три куска алюминиевой ленты с корпуса входного разъёма переменного тока.
Полностью удалять ленту с корпуса iMac не обязательно.
Шаг 49

Выкрутите три винта Torx длиной 9,3 мм, затянутые звездообразной отвёрткой T10, которые крепят входной разъём переменного тока к внешнему корпусу.
Шаг 50

Выполните этот шаг, если направляющая стенка жёсткого диска всё ещё установлена.

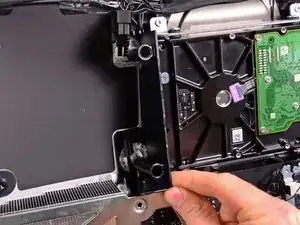

Вытяните пластиковую стенку, установленную слева от жёсткого диска, от внешнего корпуса.

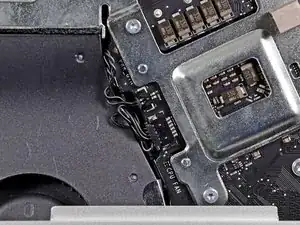

Отклейте кусок ленты, фиксирующий кабели датчиков температуры, и удалите пластиковую стенку из iMac.
Шаг 51

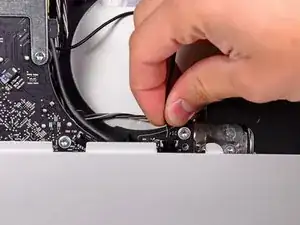

Используйте торцевую головку 5 мм, чтобы вывернуть дистанционный винт длиной 15,7 мм, который крепит заземляющий контур входного разъёма переменного тока к внешнему корпусу.
Шаг 52

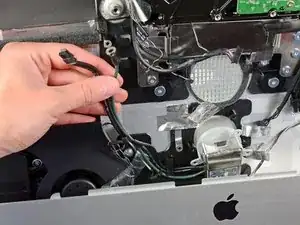

Выньте кабели входного разъёма переменного тока и заземления из направляющих в внешнем корпусе и извлеките узел входного разъёма переменного тока из iMac.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
