iMac Intel 21.5" EMC 2308 Замена платы SD

Перед началом отключите iMac от питания и уложите его на мягкую поверхность, как показано.

Прикрепите присосину возле каждого из двух верхних углов стеклянной панели.

Чтобы закрепить присосины, которые мы продаём, сначала расположите присосину так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Легко прижав присосину к стеклу, поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если присосины отказываются держаться, попробуйте очистить как стеклянную панель, так и присосину мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности ЖК-дисплея настолько, чтобы освободить стальные монтажные штифты, прикреплённые вдоль нижней стороны верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При повторной установке обязательно тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-дисплея — пыль или отпечатки пальцев внутри будут заметны при включённом устройстве.

Удалите восемь винтов Torx T10 длиной 8 мм, фиксирующих дисплей к верхнему корпусу.

Последние две фотографии показывают детали каждой стороны дисплея.

Слегка приподнимите верхний край дисплея, выводя его из верхнего корпуса.

Не поднимайте слишком высоко. Несколько кабелей соединяют дисплей с платой логики.

Выньте шлейф вертикальной синхронизации из разъёма на плате драйвера светодиодов рядом с левым верхним углом iMac.

Шлейф вертикальной синхронизации имеет концевой разъём ZIF, но в разъёме нет фиксирующей защёлки или клапана. Просто потяните шлейф от его гнезда в сторону оптического привода, чтобы отключить его от платы драйвера светодиодов.

Поверните дисплей наружу из верхнего корпуса настолько, чтобы отключить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Отключите кабель питания подсветки, нажав на фиксатор и потянув разъём от его гнезда (в сторону нижнего края iMac).

Сожмите две защёлки разъёма кабеля данных дисплея, чтобы разблокировать его из гнезда на плате логики.

Выньте разъём кабеля данных дисплея из его гнезда на плате логики.

Будьте осторожны при отключении и повторном подключении этого кабеля, он легко повредится.

Отключите разъём кабеля термодатчика ЖК-дисплея от его гнезда на плате логики.

Если после завершения работы вентилятор вращается на полной скорости, проверьте это соединение или кабель термодатчика жёсткого диска.

Осторожно потяните дисплей к верхнему краю iMac и выньте его из верхнего корпуса, следя, чтобы никакие кабели не застряли.

Используйте кончик лопатки, чтобы выдавить разъём кабеля платы SD из его гнезда.

Полезно поочередно надавливать с верхней и нижней стороны разъёма, пока он не отключится.

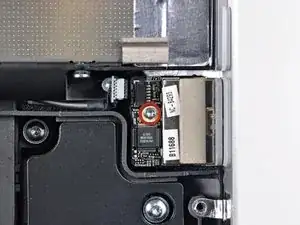

Снимите один винт Torx T8, фиксирующий плату SD к верхнему корпусу.

Поднимите свободный конец платы SD, чтобы освободить пластиковый корпус вентилятора оптического привода, затем отведите плату от края верхнего корпуса, чтобы освободить два монтажных штифта.
