Замена вентилятора процессора iMac Intel 21.5" EMC 2389

Отключите сетевой кабель iMac и все периферийные устройства.

Аккуратно положите iMac экраном вниз на мягкую, чистую поверхность, как показано.

Убедитесь, что на рабочей поверхности нет грязи или мусора — они могут поцарапать стеклянную панель спереди iMac. Рекомендуем положить между iMac и рабочей поверхностью полотенце.

Ослабьте три винта с крестовой головкой, удерживающие крышку доступа на нижнем крае iMac.

Все три винта остаются зафиксированными в крышке доступа.

Снимите крышку доступа.

Осторожно вытяните черную пластиковую защелку для оперативной памяти из разъема RAM.

Оттяните черную пластиковую защелку от нижнего края iMac, чтобы извлечь модуль(и) по этой стороне отсека оперативной памяти.

Для этого может потребоваться небольшое усилие.

Выньте старые модули оперативной памяти из их слотов в отсеке и отложите их.

Повторите действия предыдущих шагов, чтобы удалить модули оперативной памяти с другой стороны отсека.

При установке новых модулей оперативной памяти важно правильно их ориентировать.

Убедитесь, что небольшой вырез на каждом модуле оперативной памяти (показан на первой фотографии) совпадает с выступом в каждом слоте памяти (показан на второй фотографии).

В вашем iMac четыре слота для оперативной памяти. Вставляйте каждый модуль горизонтально в соответствующий слот. Это предотвратит застревание модуля между двумя соседними слотами.

После правильной ориентации аккуратно полностью вставьте новые модули в iMac и плотно зафиксируйте их, нажав большим пальцем в разъемы.

Перед началом работы отключите iMac и положите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить наши присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна лицевой поверхности стекла. Легко прижав присоску к стеклу, поднимите подвижную ручку до положения, параллельного другой ручке.

Если присоски отказываются держаться, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно лицевой части ЖК-дисплея настолько, чтобы освободить стальные монтажные штифты, прикрепленные вдоль нижней стороны верхнего края стекла.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При повторной установке тщательно очистите внутреннюю часть стеклянной панели и поверхность ЖК-дисплея — любая пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включенном устройстве.

Снимите восемь винтов Torx T10 длиной 8 мм, удерживающих дисплей в корпусе.

Последние две фотографии — подробные кадры каждой стороны дисплея.

Немного приподнимите верхний край дисплея, вынимая его из корпуса.

Не поднимайте слишком высоко. К плате логики подключено несколько кабелей.

Отсоедините разъем кабеля вертикальной синхронизации от его гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

Поверните дисплей из корпуса настолько, чтобы отсоединить кабель питания подсветки LED от платы драйвера светодиодов.

Отсоедините кабель питания подсветки, нажав механизм фиксации и вытянув разъем из гнезда (в направлении нижнего края iMac).

Разъем кабеля сигнала дисплея имеет фиксацию-рычаг. Освободите фиксацию, повернув пластиковую вкладку так, чтобы она указывала вверх. (Это не выдвижная защелка.)

Вытяните кабель данных дисплея прямо из гнезда на плате логики.

Не тяните за кабель дисплея вверх — его гнездо очень хрупкое. Вытягивайте кабель параллельно плоскости платы логики.

Отключите разъем кабеля термодатчика ЖК-дисплея от его гнезда на плате логики.

Если после завершения вентилятор работает на полную мощность, проверьте это соединение или кабель термодатчика жесткого диска.

Осторожно потяните дисплей к верхнему краю iMac и выньте его из корпуса, следя за тем, чтобы кабели не застряли.

Снимите следующие четыре винта:

Один винт Torx T10 9.3 мм с большой головкой

Три винта Torx T10 9.3 мм с обычной головкой

Оттяните разъём датчика температуры оптического привода в направлении верхнего края iMac, чтобы отсоединить его от гнезда на логической плате.

Поднимите внутренний край оптического привода и проведите его разъём мимо рамки графического процессора, прикреплённой к логической плате.

Осторожно сдвиньте оптический привод с его установочных штырей на правой стороне внешнего корпуса, чтобы освободить пространство для отсоединения кабеля оптического привода.

Позвольте оптическому приводу свиснуть вниз, пока вы выводите разъём датчика температуры оптического привода из-под радиатора GPU.

Отсоедините кабель оптического привода, потянув его разъём от оптического привода.

Снимите оптический привод с iMac.

Не забудьте также переместить термодатчик с оптического привода на корпус при установке второго жёсткого диска.

Удалите один винт T10 Torx длиной 13 мм, фиксирующий вентилятор оптического привода к внешнему корпусу.

Снимите вентилятор оптического привода со штырей, прикреплённых к внешнему корпусу.

Вытяните разъём вентилятора оптического привода из его гнезда на логической плате.

Удалите вентилятор оптического привода из iMac.

В следующих шагах вы отсоедините следующие кабели:

Плата SD и микрофон

Левый/правый динамик

Антенна Wi‑Fi

Bluetooth/датчик окружающего освещения/камера/левый температурный датчик, термодатчик жёсткого диска и вентилятор жёсткого диска

Вентилятор ЦП/датчик окружающей температуры и кнопка питания

ИК‑датчик

Оттяните разъём кабеля микрофона в направлении верхнего края iMac, чтобы отсоединить его от логической платы.

Вытяните кабель платы SD из его гнезда на логической плате.

Отсоедините кабели левого и правого динамиков, потянув их разъёмы в сторону правой стороны iMac.

Используйте плоский конец лопатки, чтобы приподнять оба разъёма антенн AirPort из их гнёзд на плате AirPort.

Серый кабель антенны присоединяется к гнезду слева, а чёрный — к гнезду справа.

Отсоедините вентилятор жёсткого диска, потянув его разъём в направлении верхнего края iMac.

Вытяните кабель термодатчика жёсткого диска из его гнезда в направлении верхнего края iMac, чтобы отсоединить его от логической платы.

Используйте большие пальцы с обеих сторон разъёма Bluetooth/датчика освещённости/камеры/лвого температурного датчика, чтобы сдвинуть его в направлении верхнего края iMac и вынуть из гнезда на логической плате.

Потяните разъём вентилятора ЦП/датчика окружающей температуры в направлении нижнего левого края iMac и выньте его из гнезда на логической плате.

Потяните разъём кнопки питания в направлении нижнего левого угла iMac, чтобы отсоединить его от гнезда на логической плате.

Удалите кусок ленты, закрывающий кабель ИК‑датчика.

Используйте большие пальцы, чтобы вытолкнуть разъём ИК‑датчика из его гнезда в направлении верхнего края iMac.

Поднимите плату ИК‑датчика из-за передней панели внешнего корпуса.

Снимите ИК‑датчик и отложите его в сторону.

Удалите следующие семь винтов:

Два винта T10 Torx длиной 7 мм

Один винт T10 Torx длиной 30 мм

Два винта T10 Torx длиной 25 мм

Два винта T10 Torx длиной 21 мм

Будьте осторожны, чтобы не касаться паянных соединений на обратной стороне блока питания. Конденсаторы могут быть заряжены настолько, что дадут опасный удар током.

Удалите следующие четыре винта:

Один грубая резьба винт T10 длиной 9,3 мм

Один грубая резьба винт T10 длиной 25 мм

Два винта T10 тонкой резьбы длиной 22 мм

Оттяните верхний правый и нижний левый углы блока питания от задней крышки, чтобы высвободить монтажные штыри, прикреплённые к углам блока питания.

Осторожно приподнимите блок питания из внешнего корпуса и поверните его, чтобы открыть замок кабеля, как показано, учитывая, что кабели постоянного выхода и переменного ввода всё ещё подключают его к iMac.

Отключите кабель постоянного выхода, нажав на фиксатор на разъёме и одновременно вытянув разъём из гнезда на блоке питания.

Когда фиксатор освободит гнездо, оттяните разъём постоянного питания от блока питания.

Отключите кабель переменного ввода, нажав на фиксатор и вытянув разъём из гнезда.

Снимите блок питания с внешнего корпуса.

Снимите пластиковую перегородку, установленную сразу справа от платы драйвера светодиодов.

Снимите пластиковую прижимную перегородку, установленную рядом с жёстким диском.

Слегка оттяните плату логики от задней части внешнего корпуса, затем поднимите её вверх, чтобы освободить нижнюю переднюю часть внешнего корпуса.

Отключите кабель аудиоразъёма, оттянув его разъём от передней поверхности платы логики.

Если присутствует, отклейте ленту, фиксирующую SATA-кабель жёсткого диска к плате логики.

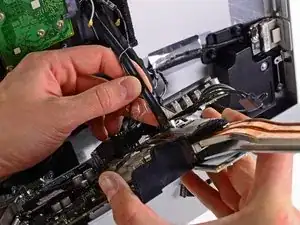

Нажмите на фиксатор и аккуратно вытяните кабель питания постоянного входа из его гнезда на задней стороне платы логики.

Берегите гнездо на плате логики от повреждений — аккуратно вытяните SATA-кабель данных жёсткого диска прямо из его гнезда на плате логики.

Снимите плату логики, следя за тем, чтобы кабели не застряли.

При повторной установке платы логики подключите кабель mini DisplayPort и USB-кабель к внешнему USB-порту перед затяжкой винтов платы логики, чтобы обеспечить правильное выравнивание.

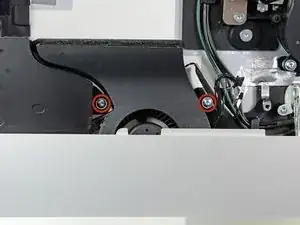

Снимите два винта Torx T10 длиной 13 мм, фиксирующие вентилятор процессора к внешнему корпусу.

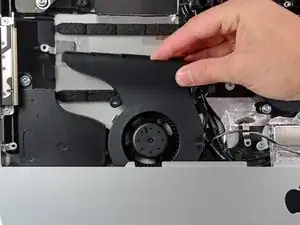

Поднимите вентилятор процессора прямо вверх от его посадочного штыря возле нижнего края iMac.

Не оказывая чрезмерного натяжения на кабель левого динамика, переверните вентилятор процессора, чтобы открыть его нижний край.

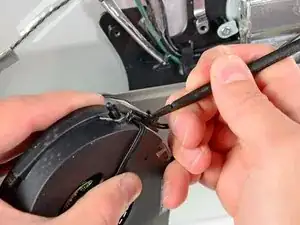

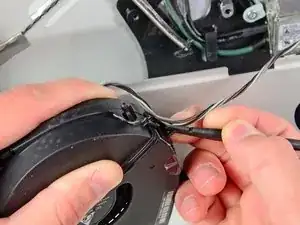

Используйте плоский конец лопатки, чтобы нажать на одну сторону фиксатора кабеля динамика, и одновременно другой рукой вытяните кабели динамика из фиксатора.

Снимите вентилятор процессора с iMac.
