Замена карты AirPort в iMac Intel 21.5" EMC 2389

Перед началом отключите iMac от сети и положите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы присоединить присоски, которые продаём мы, сначала установите присоску так, чтобы подвижная ручка была параллельна плоскости стеклянной панели. Лёгким нажатием прижмите присоску к стеклу и поднимите подвижную ручку, пока она не станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности экрана, чтобы освободить стальные монтажные штифты, прикреплённые к нижней стороне верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-экрана — пыль или отпечатки пальцев внутри будут хорошо видны при включённом устройстве.

Выверните восемь винтов Torx T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

Последние две фотографии показывают детали каждой стороны дисплея.

Немного приподнимите верхний край дисплея из внешнего корпуса.

Не поднимайте слишком высоко. К дисплею подключено несколько кабелей к логической плате.

Вытащите разъём кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

Поверните дисплей из внешнего корпуса настолько, чтобы отключить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Отключите кабель питания подсветки, нажав на фиксатор и одновременно вытягивая разъём из гнезда (в направлении к нижнему краю iMac).

Разъём кабеля данных дисплея имеет фиксацию с проволочным замком. Разблокируйте защёлку разъёма, повернув пластиковую язычок так, чтобы он указывал вверх. (Это не вытяжной язычок.)

Вытяните кабель данных дисплея прямо из его гнезда на логической плате.

Не тяните за кабель дисплея вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно плоскости логической платы.

Отключите разъём кабеля термодатчика ЖК-экрана от его гнезда на логической плате.

Если после сборки вентилятор вращается на полной скорости, проверьте это соединение или разъём термодатчика жёсткого диска.

Аккуратно потяните дисплей к верхнему краю iMac и вытащите его из внешнего корпуса, следя за тем, чтобы кабели не зацепились.

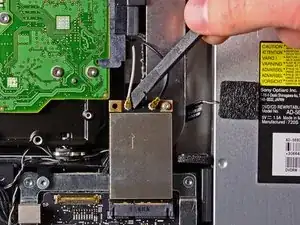

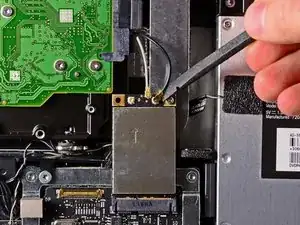

Используйте плоский конец лопатки, чтобы приподнять оба разъёма антенных кабелей AirPort из их гнёзд на карте AirPort.

При сборке подключайте серую антенну к разъёму слева, а чёрную антенну — к разъёму справа.

Выверните единственный винт Torx T6 длиной 5.3 мм, фиксирующий карту AirPort в её гнезде.

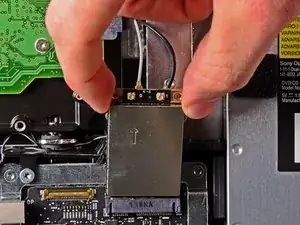

Оттяните карту AirPort от её гнезда и извлеките её из iMac.
