Замена Bluetooth-платы iMac Intel 21.5" EMC 2389

Перед началом отключите iMac и положите его на мягкую поверхность, как показано.

Приклейте присоску к двум верхним уголкам стеклянной панели.

Чтобы прикрепить присоски, которые мы продаем, сначала разместите присоску с подвижной ручкой параллельно поверхности стеклянной панели. Удерживая присоску соприкасаясь со стеклом, поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если ваши присоски не прилипают, попробуйте очистить как стеклянную панель, так и присоску мягким растворителем.

Осторожно поднимите стеклянную панель перпендикулярно поверхности ЖК-дисплея на достаточную высоту, чтобы освободить стальные монтажные штифты, прикрепленные к нижней стороне верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно положите ее в сторону.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-дисплея, так как любая пыль или отпечатки пальцев, попавшие внутрь, будут сильно видны, когда машина будет включена.

Удалите восемь винтов T10 Torx длиной 8 мм, крепящих дисплей к наружному корпусу.

Последние две фотографии — детализированные снимки каждой стороны дисплея.

Немного поднимите верхний край дисплея из наружного корпуса.

Не поднимайте слишком высоко. Существуют несколько кабелей, соединяющих дисплей с материнской платой.

Вытащите разъем вертикального синхронизирующего кабеля из его разъема на плате управления светодиодами в верхнем левом углу вашего iMac.

Поверните дисплей из наружного корпуса достаточно, чтобы отключить кабель питания задней подсветки светодиодов от платы управления светодиодами.

Отключите кабель питания задней подсветки, нажав на механизм блокировки, в то время как вы тянете разъем от его гнезда (в сторону нижнего края iMac).

Разъем кабеля данных дисплея имеет фиксатор. Отключите защелку разъема, повернув пластиковую вкладку так, чтобы она указывала вверх. (Это не вытягивающая вкладка.)

Вытащите кабель данных дисплея прямо из его разъема на материнской плате.

Не поднимайте кабель данных дисплея, так как его разъем очень хрупкий. Тяните кабель параллельно поверхности материнской платы.

Отключите разъем кабеля термического датчика ЖК-дисплея от его разъема на материнской плате.

Если ваш вентилятор вращается на полной скорости после завершения, проверьте это соединение или кабель термического датчика жесткого диска.

Аккуратно потяните дисплей к верхнему краю вашего iMac и вытяните его из наружного корпуса, следя за тем, чтобы кабели не застряли.

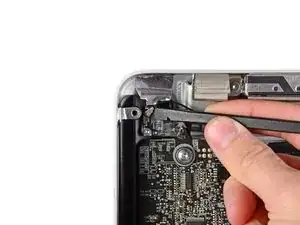

Используйте плоский конец лопатки, чтобы поднять разъем кабеля антенны Bluetooth из его разъема на Bluetooth-плате.

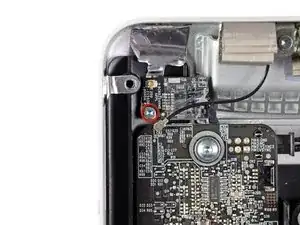

Удалите единственный винт T8 Torx длиной 6.6 мм, крепящий Bluetooth-плату к наружному корпусу.

Удалите кусок ленты, обернутой вокруг Bluetooth-платы.

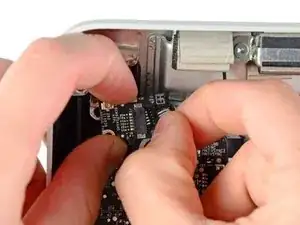

Отключите Bluetooth-кабель, вытащив его разъем из гнезда на Bluetooth-плате.

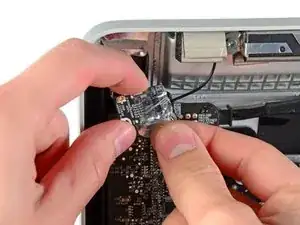

Удалите Bluetooth-плату из вашего iMac.
