Замена антенны AirPort в MacBook Pro 13" Unibody середины 2010 г.

Снимите следующие 10 винтов, крепящих нижнюю крышку к MacBook Pro 13" Unibody:

Семь крестовых винтов 3 мм.

Три крестовых винта 13,5 мм.

Небольшим подъёмом приподнимите нижнюю крышку и сдвиньте её в сторону задней части компьютера, чтобы освободить фиксирующие защёлки.

В целях предосторожности рекомендуется отсоединить разъём аккумулятора от логической платы, чтобы избежать электрического разряда.

Используйте плоский конец лопатки, чтобы приподнять разъём аккумулятора вверх из его гнезда на логической плате.

Используйте плоский конец лопатки, чтобы отжать вверх разъём кабеля сабвуфера/правого динамика из его гнезда на логической плате.

Будьте очень осторожны и подденьте именно под разъём, как показано, а не под само гнездо. В противном случае вы можете случайно оторвать гнездо от логической платы.

Отсоедините кабель камеры, сдвинув его горизонтально из гнезда.

Тяните кабель параллельно поверхности логической платы, в направлении оптического привода. Нельзя тянуть вверх, иначе вы разрушите разъём.

Если вы видите маленькую пластиковую скобу, прилипшую к логической плате и мешающую вытащить кабель камеры, аккуратно оторвите её от платы. При необходимости нагрейте немного место феном или паяльной феном, чтобы смягчить клей, удерживающий её. Нельзя пытаться силой отсоединить кабель со скобой на месте.

Если возникают трудности, используйте острый конец лопатки, чтобы надавить по обеим сторонам разъёма и медленно «прошагать» им из гнезда.

Освободите кабель передачи данных камеры из канавки в оптическом приводе.

Снимите следующие винты, крепящие кабель передачи данных камеры и правый динамик к верхней части корпуса:

Два крестовых винта 8 мм.

Один крестовый винт 4 мм.

Один из винтов 8 мм, скорее всего, останется зацеплённым в заземляющем петле кабеля камеры.

Выдвиньте кронштейн кабеля камеры из-под сабвуфера и снимите его с компьютера.

Возьмитесь за пластиковую тягу, закреплённую на защёлке кабеля передачи данных дисплея, и поверните её в сторону разъёма питания DC-in.

Тяните разъём кабеля дисплея прямо от его гнезда.

Убедитесь, что тянете разъём прямо от гнезда, а не вверх.

Снимите следующие два винта, крепящие кронштейн кабеля дисплея к верхней части корпуса:

Один крестовый винт 7 мм.

Один крестовый винт 5 мм.

Поднимите кронштейн кабеля дисплея и извлеките его из верхней части корпуса.

Используйте ваш Torx‑отвёртку, чтобы удалить по два внешних винта 6,5 мм, крепящих каждый из двух кронштейнов дисплея к верхней части корпуса (всего 4 винта).

Модели середины 2009 г. требуют Torx T6, а модели середины 2010 г. — Torx T8.

Откройте MacBook так, чтобы дисплей был перпендикулярен верхней части корпуса.

Разместите открытый MacBook на столе, как показано на фото.

Держа дисплей и верхнюю часть корпуса вместе левой рукой, используйте Torx‑отвёртку, чтобы удалить оставшийся винт 6,5 мм из нижнего кронштейна дисплея.

Обязательно держите дисплей и верхнюю часть корпуса вместе левой рукой. Если этого не делать, освобождённый дисплей/верхняя часть корпуса могут упасть, что может повредить компоненты.

Удалите последний оставшийся Torx‑винт 6 мм, крепящий дисплей к верхней части корпуса.

Возьмитесь правой рукой за верхнюю часть корпуса и слегка поверните её в сторону верхней кромки дисплея, чтобы верхний кронштейн дисплея освободил край верхней части корпуса.

Слегка отведите дисплей от верхней части корпуса.

Поднимите дисплей вверх и отведите его от верхней части корпуса, следя, чтобы скобы и кабели не зацепились.

Возьмитесь за крышку сцепления, как показано, и сдвиньте её в сторону правого края дисплея.

Она должна сместиться примерно на 1/4" и остановиться. Не заставляйте её дальше.

Аккуратно покачивайте крышку сцепления взад‑вперёд вдоль её длинной оси, одновременно тянув её от дисплея.

Повторяйте это вдоль всей длины крышки сцепления, пока не сможете снять её с рамки, к которой она крепится на дисплее.

Снимите крышку сцепления с дисплея.

Используйте наконечник лопатки, чтобы поддеть оба разъёма антенны AirPort и вытащить их из гнёзд на плате AirPort.

Будьте осторожны, чтобы не отломать гнёзда от платы AirPort.

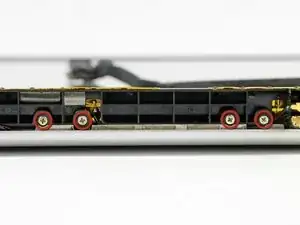

Удалите четыре винта с крестообразной шлицей (3 мм), крепящие кронштейн антенны к дисплею.

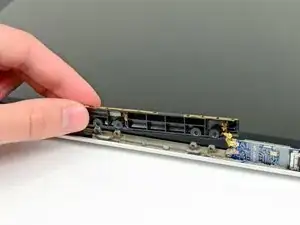

Снимите антенну AirPort с дисплея, следя за тем, чтобы разъёмы антенны не зацепились.
