Замена верхней крышки MacBook Pro 13" Unibody середины 2009 года

Снимите следующие 10 винтов, фиксирующих нижнюю крышку к MacBook Pro 13" Unibody:

Семь винтов Phillips 3 мм.

Три винта Phillips 13,5 мм.

Немного приподнимите нижнюю крышку и сдвиньте её в сторону тыльной части компьютера, чтобы освободить монтажные защёлки.

В качестве меры предосторожности рекомендуется отключить разъём аккумулятора от платы логики, чтобы избежать электрического разряда.

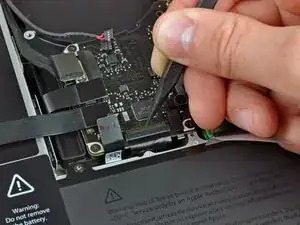

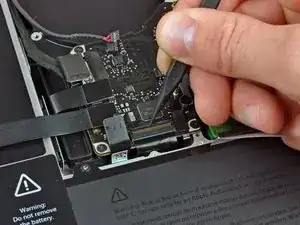

Используйте плоский конец лопатки, чтобы приподнять разъём аккумулятора и вынуть его из гнезда на плате логики.

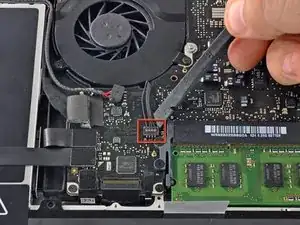

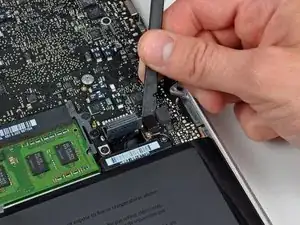

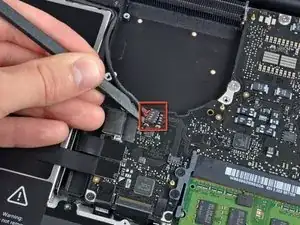

Используйте лопатку, чтобы отстегнуть разъём вентилятора от его гнезда и вытащить его вертикально вверх с платы логики.

Полезно прокрутить лопатку по оси из-под проводов кабеля вентилятора, чтобы освободить разъём.

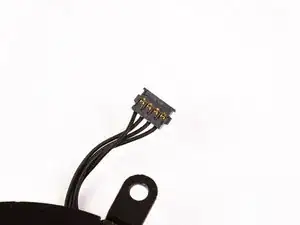

Разъём вентилятора и гнездо видны на втором и третьем изображениях. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы логики при поднятии разъёма вентилятора вертикально вверх. Расположение платы логики, показанное на втором изображении, может отличаться от вашей машины, но разъём вентилятора одинаков.

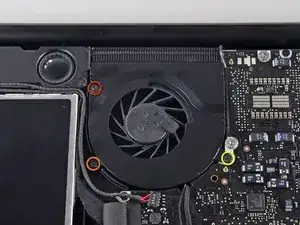

Снимите следующие три винта, фиксирующих вентилятор к верхней крышке:

Один винт Phillips 6,5 мм.

Один винт Phillips 5,5 мм.

Один винт Phillips 4,5 мм.

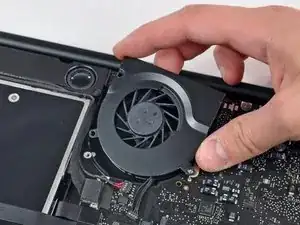

Поднимите вентилятор и извлеките его из верхней крышки.

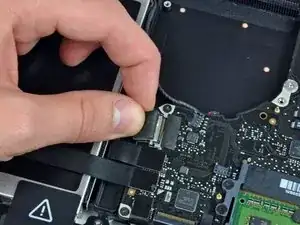

Возьмите пластиковую оттяжную язычок, закреплённый на защёлке кабеля данных дисплея, и поверните его в сторону разъёма питания (DC-in) компьютера.

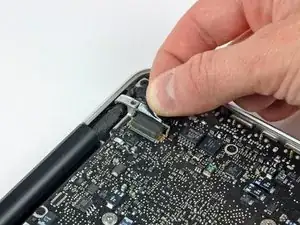

Потяните разъём кабеля данных дисплея прямо от его гнезда, в сторону разъёма питания (DC-in) компьютера.

Снимите следующие два винта, фиксирующих скобу кабеля данных дисплея к верхней крышке:

Один винт Phillips 7 мм.

Один винт Phillips 5 мм.

Поднимите скобу кабеля данных дисплея и извлеките её из верхней крышки.

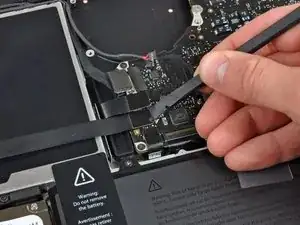

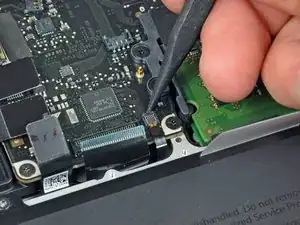

Используйте плоский конец лопатки, чтобы приподнять разъёмы сабвуфера и правого динамика и отсоединить их от платы логики.

На этом шаге вы отключите кабель камеры. На большинстве машин на плате логики приклеен небольшой пластиковый фиксатор, чтобы удерживать разъём на месте. Перед отсоединением кабеля убедитесь, что этот фиксатор отведён в сторону.

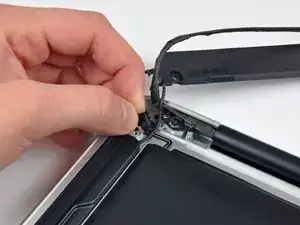

Потяните разъём кабеля камеры в сторону оптического привода, чтобы отсоединить его от платы логики.

Этот разъём металлический и его легко погнуть. Перед соединением убедитесь в выравнивании разъёма с гнездом на плате логики.

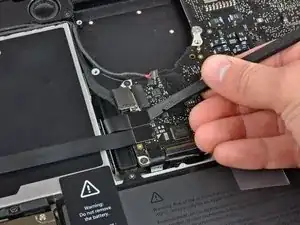

Используйте плоский конец лопатки, чтобы приподнять разъёмы оптического привода, жёсткого диска и кабеля трекпада и отключить их от платы логики.

Используйте ноготь или наконечник лопатки, чтобы отщёлкнуть фиксирующую планку кабеля в ZIF-разъёме для шлейфа клавиатуры.

Используйте лопатку, чтобы выдвинуть шлейф клавиатуры из его разъёма.

Отклейте небольшую полоску чёрной ленты с разъёма шлейфа подсветки клавиатуры.

Используйте наконечник лопатки, чтобы отщёлкнуть фиксирующую планку кабеля в ZIF-разъёме для шлейфа подсветки клавиатуры.

Используйте лопатку, чтобы выдвинуть шлейф подсветки клавиатуры из его разъёма.

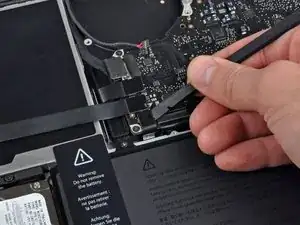

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля индикатора батареи и отсоединить его от платы логики.

Используйте наконечник лопатки, чтобы отодрать микрофон от клея, приклеивающего его к верхней крышке.

Снимите следующие винты:

Пять винтов Phillips 3,1 мм.

Два винта Phillips 3,9 мм.

Два винта Phillips 7 мм с платы DC-in.

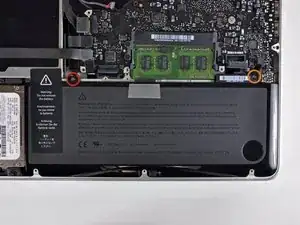

Снимите следующие винты с шлицем Tri-point, фиксирующие аккумулятор к верхней крышке:

Один винт Tri-point 5,5 мм.

Один винт Tri-point 13,5 мм.

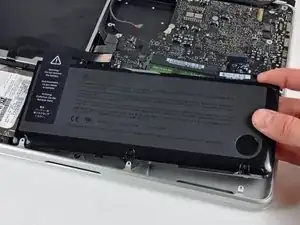

Поднимите аккумулятор и извлеките его из верхней крышки.

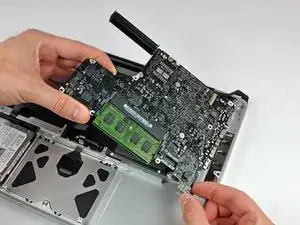

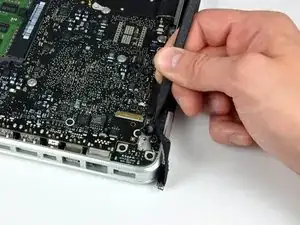

Поднимите плату логики за левую кромку и приподнимите её, пока разъёмы не освободят боковую часть верхней крышки.

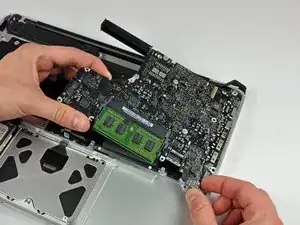

Оттяните плату логики от боковой панели верхней крышки и выньте её, учитывая, что плата входа питания (DC-in) может зацепиться.

Будьте осторожны, чтобы не вырвать хрупкий разъём микрофонного блока.

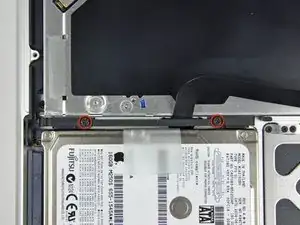

Удалите два винта с крестовой шлицем, фиксирующие кронштейн жёсткого диска к верхней крышке.

Винты остаются зафиксированными в кронштейне.

Поднимите фиксирующий кронштейн и выньте его из верхней крышки.

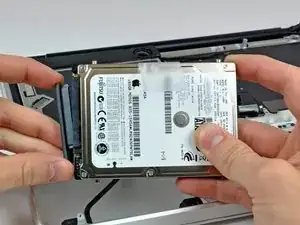

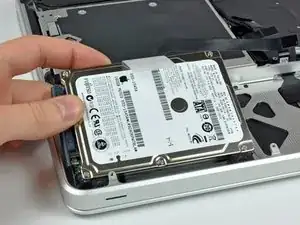

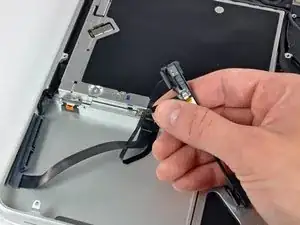

Поднимите жёсткий диск за свободную кромку и вытяните его из корпуса, следя за кабелем, который подключён к компьютеру.

Отключите жёсткий диск, оттянув коннектор кабеля жёсткого диска от самого диска.

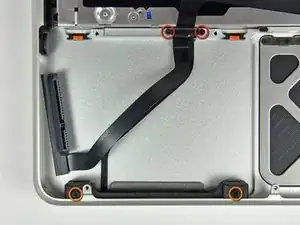

Удалите следующие четыре винта, фиксирующие кабель жёсткого диска и ИК-датчик к верхней крышке:

Два винта с крестовой шлицем длиной 1,5 мм.

Два винта с крестовой шлицем длиной 4 мм.

Сдвиньте кронштейн жёсткого диска и ИК-датчика от кромки верхней крышки.

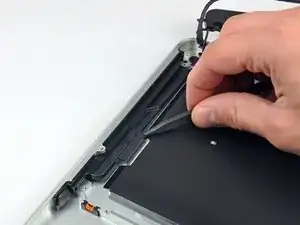

Осторожно от剥лейте кабель жёсткого диска и ИК-датчика от верхней крышки.

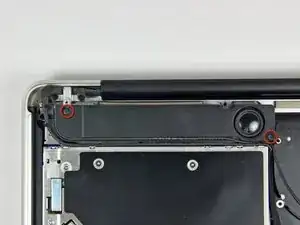

Удалите два винта с крестовой шлицем, фиксирующие сабвуфер к верхней крышке.

Более длинный из двух винтов (8,2 мм) находится справа. Более короткий (5 мм) — слева.

Сабвуфер всё ещё соединён с правым динамиком, поэтому пока не удаляйте его полностью.

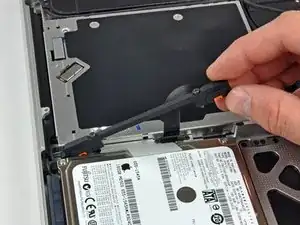

Поднимите сабвуфер с оптического привода и положите его сверху компьютера.

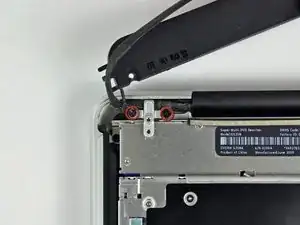

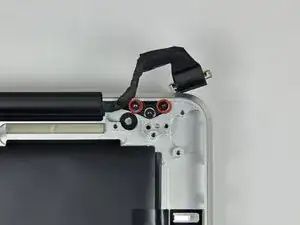

Удалите два винта с крестовой шлицем длиной 9,2 мм, фиксирующие кронштейн кабеля камеры к верхней крышке.

Внутренний винт может оставаться зафиксированным в кабеле камеры.

Если у вас версия Mid 2010, кронштейн кабеля камеры может выглядеть немного иначе, но процедура та же.

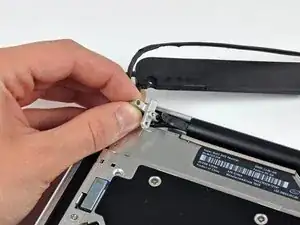

Поднимите кронштейн кабеля камеры и выньте его из верхней крышки.

Удалите три винта с крестовой шлицем длиной 2,5 мм, фиксирующие оптический привод к верхней крышке.

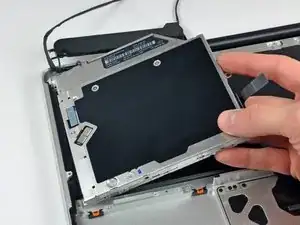

Поднимите оптический привод за правую кромку и вытяните его из компьютера.

Отклейте небольшой кусочек чёрной ленты, закрывающей кабель правого динамика.

Будьте осторожны: прямо под этой лентой проходит ленточный кабель кнопки питания.

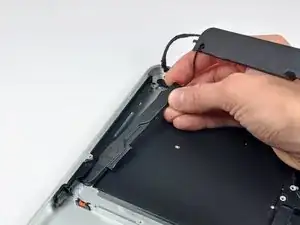

Используйте кончик лопатки, чтобы поддеть правый динамик и оторвать его от клея, фиксирующего его к верхней крышке.

Поднимите сборку сабвуфера и правого динамика и выньте её из верхней крышки.

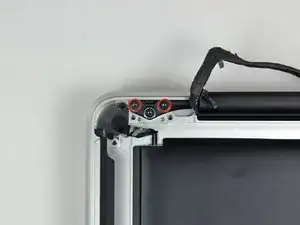

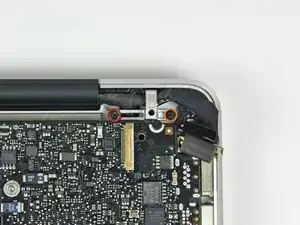

Удалите по два внешних винта Torx 6 мм, фиксирующие каждую сторону кронштейна дисплея к верхней крышке (всего 4 винта).

При сборке ослабьте внутренние винты Torx 6 мм примерно на четверть оборота и аккуратно совместите дисплей и верхнюю крышку перед установкой внешних винтов Torx 6 мм. После выравнивания дисплея и корпуса затяните внутренние винты Torx 6 мм, затем вставьте и затяните внешние винты Torx 6 мм.

Откройте MacBook так, чтобы дисплей находился под прямым углом к верхней крышке.

Положите раскрытый MacBook на стол, как показано на фото.

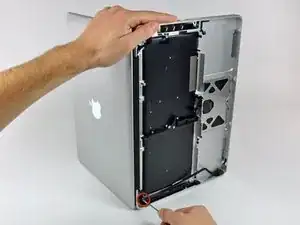

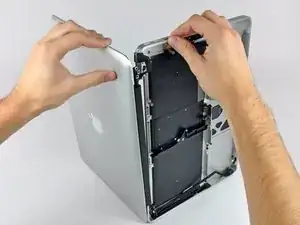

Держа дисплей и верхнюю крышку вместе левой рукой, удалите винт Torx 6 мм из нижнего кронштейна дисплея.

Обязательно держите дисплей и верхнюю крышку вместе левой рукой. В противном случае освобождённые дисплей/верхняя крышка могут упасть, что может повредить компоненты.

Удалите последний оставшийся винт Torx 6 мм, фиксирующий дисплей к верхней крышке.

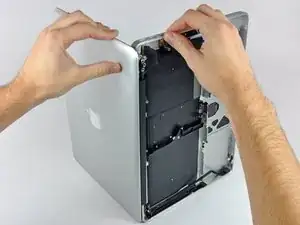

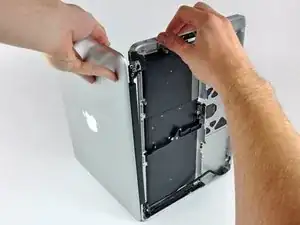

Возьмите верхнюю крышку правой рукой и немного поверните её в сторону верхней части дисплея, чтобы верхний кронштейн дисплея освободил кромку верхней крышки.

Поверните дисплей слегка от верхней крышки.

Поднимите дисплей вверх и отведите его от верхней крышки, учитывая возможные кронштейны или кабели, которые могут зацепиться.

Удалите четыре винта с крестовой шлицем длиной 1,2 мм, выделенные красным.

Осторожно отожмите край трекпада, ближайший к клавиатуре, из его углубления в верхней крышке, толкая его от кронштейнов, прикреплённых к верхней крышке.

Выведите кабель трекпада через прорезь в верхней крышке.

Оттяните трекпад от внешней кромки верхней крышки.

Снимите трекпад и отложите его в сторону.

В следующих шагах вы будете работать с новым верхним корпусом.

Используйте отвертку Torx T6, чтобы свободно установить винт с установочной резьбой 1,1 мм, входящий в комплект нового верхнего корпуса, в его нарезанное отверстие рядом с серединой выреза под трекпад на новом верхнем корпусе.

Пока затяните его примерно на один оборот.

Осторожно проведите кабель от старого трекпада через вырез в новом верхнем корпусе.

Одной рукой удерживайте кабель трекпада на месте, а другой вставляйте две фиксирующие защёлки по внешнему краю трекпада под выступ верхнего корпуса.

Потягивайте кабель трекпада по мере посадки трекпада в его посадочное место в новом верхнем корпусе.

Вверните по одному винту Phillips 1,2 мм в каждое из наружных отверстий, просверленных в трекпаде (всего два винта).

Остальные установите чуть позже.

Затяните винты, затем отверните их примерно на четверть оборота, чтобы облегчить выравнивание трекпада на следующих шагах.

Постоянно пытаясь щёлкать трекпадом, слегка затяните установочный винт Torx T6, пока щелчки не приобретут заводской «характер».

Вы поймёте, что винт затянут правильно, по звуку при щелчке трекпада. Если установочный винт слишком свободен, у трекпада будет чрезмерный люфт перед щелчком. Если он слишком затянут, трекпад будет щёлкать слишком легко и не издавать характерный громкий звук мышиного щелчка.

Далее переверните верхний корпус так, чтобы сторона с клавиатурой была вверх.

Совместите трекпад по центру с вырезом в верхнем корпусе.

Затяните два наружных винта вдоль внутреннего края трекпада и проверьте его выравнивание по внешней стороне верхнего корпуса.

Если выравнивание удовлетворительное, установите остальные винты Phillips вдоль внутреннего края трекпада.

Перед окончательной сборкой устройства убедитесь, что установочный винт всё ещё расположен так, чтобы мышиный щелчок работал корректно.
