Замена карты Airport Extreme 15" MacBook Pro Core 2 Duo моделей A1226 и A1260

Сдвиньте обе защёлки фиксатора батареи пальцами от батареи и выньте батарею из корпуса компьютера.

Удалите три одинаковых винта Phillips 2 мм с крышки отсека памяти.

Поднимите крышку отсека памяти достаточно, чтобы захватить её, и сдвиньте к себе, отводя её от корпуса.

Удалите два винта Phillips 2,8 мм в отсеке батареи рядом с защёлкой.

Удалите следующие 6 винтов:

Два винта Torx T6 длиной 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips длиной 14,5 мм вдоль петли.

Удалите четыре винта Phillips PH00 длиной 3,2 мм на стороне компьютера с портами.

Поверните компьютер на 90 градусов и выньте два винта Phillips 3,2 мм с задней части компьютера.

Поверните компьютер ещё на 90 градусов и удалите четыре винта Phillips 3,2 мм с боковой стороны компьютера.

Не отрывайте верхнюю крышку резко. Крышка прикреплена к логической плате ленточным кабелем.

Поднимайте крышку сзади и проводите пальцами вдоль боков, освобождая крышку по ходу. Как только боковые части освободятся, возможно, потребуется покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Над отсеком DVD расположены четыре пластиковые защёлки, и ещё одна — над и слева от инфракрасного датчика. Эти защёлки может быть очень трудно отщёлкнуть без поддевания. Их также может быть трудно защёлкнуть при сборке.

Совет при сборке: Сожмите кончик верхней крышки над каждой защёлкой до щелчка, чтобы вернуть их на место.

Совет при сборке: Две центральные защёлки над DVD редко защёлкиваются обратно правильно без помощи; простое нажатие вниз может деформировать рамку вокруг DVD-отсека. Поддержите рамку, вставив пластиковую лопатку в DVD-отсек прямо под местом защёлки, чтобы она плотно держалась, затем нажмите вниз до щелчка.

Отсоедините ленточный кабель трекпада и клавиатуры от логической платы, при необходимости сняв ленту.

Примечание: Жёсткий диск можно заменить, не отключая клавиатуру от шасси, но клавиатуру придётся держать вертикально, чтобы она не мешала, при этом у Вас должны оставаться обе руки свободными для работы с жёстким диском.

Будьте осторожны при снятии ленточного кабеля клавиатуры-трекпада, убедитесь, что задняя часть верхней крышки отщёлкнута в области возле петли. Легко случайно согнуть держатели винтов по обе стороны клавиатуры.

Снимите верхнюю крышку.

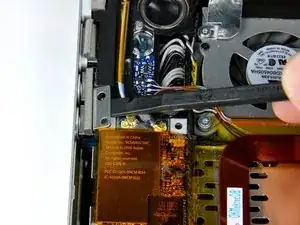

Отсоедините два антенных кабеля, подключенные к карте Airport Extreme.

Apple любезно пометила, где каждый цветной антенный кабель подключается — обязательно посмотрите на эту метку при повторном подключении антенн.

Если у Вас MacBook Pro с чипсетом Santa Rosa, к карте Airport Extreme подключены три антенных кабеля вместо двух.

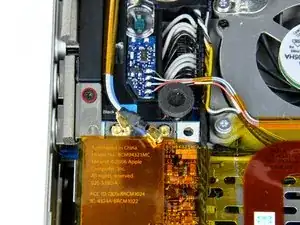

Удалите один чёрный винт Torx T6, расположенный прямо над картой Airport Extreme.

Используйте лопатку, чтобы приподнять небольшой серебристый металлический фиксирующий кронштейн и вывести его из корпуса.

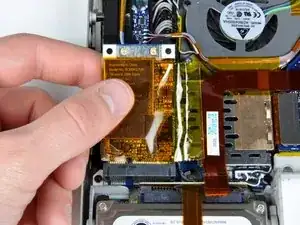

Поднимите карту Airport Extreme и сдвиньте её из разъёма.
