Замена антенны Bluetooth в MacBook Pro 15" Core 2 Duo моделей A1226 и A1260

Оттяните обе защёлки фиксатора аккумулятора от батареи пальцами и поднимите аккумулятор, чтобы вынуть его из компьютера.

Снимите три одинаковых винта Phillips 2 мм с крышки отсека оперативной памяти.

Поднимите крышку отсека настолько, чтобы ухватиться за неё, и сдвиньте в вашу сторону, отводя её от корпуса.

Снимите два винта Phillips 2.8 мм в отсеке для батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два винта Torx T6 длиной 10 мм по обеим сторонам от слота оперативной памяти.

Четыре винта Phillips длиной 14,5 мм вдоль петли.

Снимите четыре винта Phillips PH00 длиной 3,2 мм на стороне компьютера с портами.

Поверните компьютер на 90 градусов и снимите два винта Phillips 3,2 мм с задней части корпуса.

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips 3,2 мм с боковой стороны корпуса.

Не снимайте верхнюю крышку резко. К корпусу логическая плата подключена лентовым кабелем.

Поднимите крышку сзади и пальцами обработайте стороны, освобождая крышку по ходу. После освобождения боков может потребоваться покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Над отсеком DVD находятся четыре пластиковых защёлки, и ещё одна — выше и слева от инфракрасного датчика. Эти защёлки очень трудно освободить без поддевания. Их также может быть трудно ввести в зацепление при сборке.

Совет при сборке: Сильно надавите на кончик верхней крышки над каждой защёлкой, пока не услышите щелчок, чтобы вернуть их на место в гнёздах.

Совет при сборке: Две центральные защёлки над DVD-отсеком редко защёлкиваются сами по себе, и при нажатии вниз корпус вокруг слота DVD может деформироваться. Поддержите рамку, вставив пластиковую лопатку в слот DVD прямо под местом защёлки до плотной посадки, затем нажмите вниз, пока не услышите щелчок.

Отсоедините лентовый кабель трекпада и клавиатуры от логической платы, при необходимости удалив липкую ленту.

Примечание: Жёсткий диск можно заменить, не отсоединяя клавиатуру от шасси, но её придётся удерживать вертикально, чтобы она не мешала, при этом быть способным работать обеими руками при извлечении диска.

Будьте осторожны при снятии лентового кабеля клавиатуры-трекпада, чтобы задняя часть верхней крышки была отщёлкнута в области возле петли. Легко случайно согнуть приёмники винтов по обеим сторонам клавиатуры.

Снимите верхнюю крышку.

Плата Bluetooth расположена на верхней крышке.

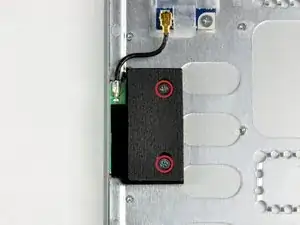

Снимите два винта Phillips, которыми чёрный держатель антенны прикреплён к верхней крышке.

Снимите чёрный держатель антенны Bluetooth с верхней крышки.

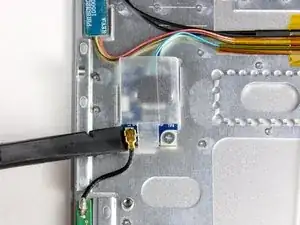

Отсоедините кабель антенны Bluetooth от платы Bluetooth.

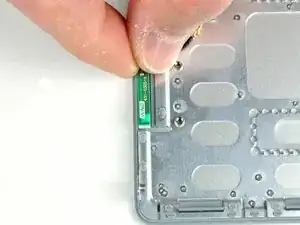

Выньте антенну Bluetooth из её посадочного места в верхней крышке. Антенна может быть приклеена к верхней крышке, поэтому покачивание платы антенны из стороны в сторону может помочь легче её освободить.
