Замена антенных кабелей MacBook Pro 15" с Core 2 Duo, модели A1226 и A1260

Используйте это руководство для замены антенных кабелей AirPort/Bluetooth в вашем MacBook.

Шаг 1

С помощью пальцев отведите обе фиксаторы удержания батареи от батареи и выньте батарею из корпуса компьютера.

Шаг 2

Снимите три одинаковых винта Phillips длиной 2 мм с крышки отсека оперативной памяти.

Подденьте крышку отсека достаточно, чтобы за неё ухватиться, и сдвиньте в Вашу сторону, отводя её от корпуса.

Шаг 3

Снимите два винта Phillips длиной 2,8 мм в отсеке батареи рядом с защёлкой.

Шаг 4

Снимите следующие 6 винтов:

Два винта Torx T6 длиной 10 мм по обе стороны слота оперативной памяти.

Четыре винта Phillips длиной 14,5 мм вдоль петли дисплея.

Шаг 5

Снимите четыре винта Phillips PH00 длиной 3,2 мм со стороны портов компьютера.

Шаг 6

Поверните компьютер на 90 градусов и снимите два винта Phillips длиной 3,2 мм с задней части корпуса.

Шаг 7

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips длиной 3,2 мм с боковой стороны корпуса.

Шаг 8

Не срывайте верхнюю панель слишком резко. Панель соединена с платой логики ленточным кабелем.

Поднимите панель сзади и провёлите пальцами вдоль боков, освобождая панель по ходу. После освобождения боков может потребоваться покачать панель вверх-вниз, чтобы освободить переднюю часть верхней панели.

Над приводом DVD расположены четыре пластиковых защёлки и ещё одна над и слева от ИК-датчика. Эти защёлки очень трудно отсоединять без поддевания. Их также может быть сложно снова зафиксировать при сборке.

Совет при сборке: Надавите плотно на край верхней панели над каждой защёлкой, пока не услышите щелчок, чтобы зафиксировать их в пазах.

Совет при сборке: Две центральные защёлки над приводом DVD редко защёлкиваются обратно без помощи; простое нажатие вниз может деформировать рамку вокруг слота DVD. Поддержите рамку, вставив пластиковую лопатку в слот DVD непосредственно под местом защёлки до плотной посадки, затем нажмите вниз, пока не услышите щелчок.

Шаг 9

Отключите ленточный кабель трекпада и клавиатуры от платы логики, при необходимости удаляя ленту.

Примечание: возможно заменить жёсткий диск, не отключая клавиатуру от корпуса, но её придётся удерживать в вертикальном положении, чтобы не мешать, при этом у Вас должны оставаться обе руки для работы с диском.

Будьте осторожны при снятии ленточного кабеля клавиатуры–трекпада, чтобы задняя часть верхней панели была отсоединена в области около петли. Легко случайно погнуть втулки под винты по обе стороны клавиатуры.

Снимите верхнюю панель.

Шаг 10

Отключите два или три антенных кабеля, подключённых к плате Airport Extreme. В зависимости от модели один из трёх кабелей может не использоваться и закрыт чёрной термоусадочной трубкой.

Apple предусмотрела маркировку, показывающую, где каждый цвет антенного кабеля подключается — обратитесь к ней при повторном подключении антенных кабелей.

Шаг 11

Выведите антенные кабели AirPort из их канавки в левом динамике.

Шаг 12

Отключите кабель iSight от платы логики, сдвинув кабель влево и вытащив его из разъёма.

Шаг 13

Поддерживая дисплей одной рукой, снимите следующие винты:

Один серебристый винт Torx T6 длиной 9,5 мм с резьбой только на 3 мм вала — внутри петли дисплея.

Один серебристый винт Torx T6 длиной 9,5 мм с резьбой по всей длине вала — снаружи левой петли.

Один винт Torx T6 длиной 9,2 мм с полной резьбой, крепящий заземляющую петлю кабеля iSight к вентилятору.

Шаг 14

Отключите кабель инвертора от левой платы ввода-вывода, поддев кабель лопаткой и приподняв вверх.

Шаг 15

Отключите кабель данных дисплея от платы логики.

Снимите пенопластовую прокладку с верхней части правой петли дисплея.

Шаг 16

Снимите серебристый винт Torx T6 длиной 9,2 мм, фиксирующий заземляющую петлю кабеля данных дисплея к корпусу.

Шаг 17

Поддерживая дисплей одной рукой, снимите следующий винт:

Один серебристый винт Torx T6 длиной 9,5 мм с резьбой только на 3 мм вала — внутри петли дисплея.

Шаг 18

Схватите сборку дисплея с обеих сторон и поднимите её вверх, вынимая из корпуса компьютера.

Шаг 19

Удалите два крестовых винта 4,5 мм в нижних левых и правых углах дисплея (всего два винта). У этих винтов головка толщиной 0,8 мм.

Шаг 20

Вставьте плоский конец лопатки перпендикулярно лицевой поверхности дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Не вставляйте лопатку между пластиковой полосой и задней рамкой.

Держа лопатку вставленной, поверните её от дисплея, чтобы отделить переднюю и заднюю рамки.

Продолжайте вдоль правого края дисплея, пока задняя рамка не отделится равномерно от передней.

Шаг 21

Вставьте лопатку между передней и задней рамками дисплея в нижнем правом углу дисплея.

Подденьте заднюю рамку, чтобы слегка отступить нижний край задней рамки дисплея от передней рамки.

Шаг 22

Вставьте плоский конец лопатки в зазор между задней рамкой дисплея и крышкой зажима.

Поверните лопатку, чтобы отделить нижний край задней рамки дисплея от крышки зажима.

Продвигайтесь вдоль нижнего края задней рамки, пока она равномерно не отделится от крышки зажима.

Шаг 23

Теперь, когда правый и нижний края задней рамки слегка отделены от передней рамки, используйте лопатку, чтобы отжать заднюю рамку от выступов возле нижнего правого угла дисплея.

Шаг 24

Вставьте плоский конец лопатки между передней рамкой и пластиковой полосой, прикреплённой к задней рамке, рядом с отверстиями для винтов в нижних углах дисплея.

Поверните лопатку в сторону задней рамки, чтобы отделить её от передней рамки.

При необходимости продолжите отделять левый край задней рамки от выступов на передней рамке дисплея.

Шаг 25

Слегка приподнимите нижний край дисплея и оттяните его от задней рамки дисплея.

Продолжение руководства по замене экрана: Замена ЖК-панели MacBook Pro 15" Core 2 Duo моделей A1226 и A1260

Шаг 26

Используйте наконечник лопатки, чтобы поднять плату светодиодного драйвера из крышки зажима.

Шаг 27

Отключите кабель подсветки, потянув его разъём от гнезда на плате светодиодного драйвера.

Шаг 28

Не создавайте чрезмерного натяжения на заземляющей петле кабеля драйвера светодиодов. Это очень тонкий и хрупкий провод, который легко оборвать.

Отключите кабель драйвера светодиодов, потянув его разъём от гнезда на инверторной плате.

Снимите плату драйвера светодиодов и отложите её в сторону.

Шаг 29

Снимите два куска каптоновой ленты, покрывающие кабель данных дисплея.

Снимите полоску ленты, закрепляющую кабель iSight на ЖК-панели.

Отлейте три антенны от нижнего края ЖК-панели.

Шаг 30

Отключите кабель данных дисплея, потянув его разъём в направлении нижнего края дисплея, отводя от гнезда на ЖК-панели.

Шаг 31

Удалите два крестовых винта, удерживающие заземляющие ленты для кабеля данных дисплея и кабеля платы драйвера светодиодов к крышке зажима.

Шаг 32

Удалите крестовый винт, скрытый за кабелем данных дисплея.

Шаг 33

Удалите три крестовых винта за антенными лентами вдоль нижнего края дисплея.

Шаг 34

Для снятия узла зажима вставьте плоский конец лопатки в зазор между петлёй зажима и крышкой зажима там, где выводятся кабели.

Одновременно подденьте узел зажима лопаткой, используйте пластиковый инструмент для вскрытия, чтобы увеличить зазор между крышкой зажима и передней рамкой дисплея.

Продвигайтесь вдоль крышки зажима, чтобы полностью отделить клей.

Шаг 35

Сдвиньте узел зажима с каждой петли зажима и снимите его с дисплея.

Шаг 36

Удалите пять маленьких крестовых винтов, крепящих пластиковую антенную крышку к внутренней части крышки зажима.

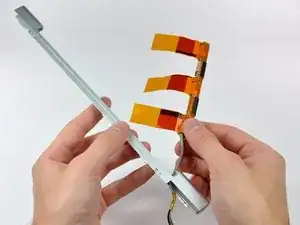

Шаг 37

Снимите антенную крышку с крышки зажима, аккуратно обращаясь с антенными кабелями, чтобы не повредить их.

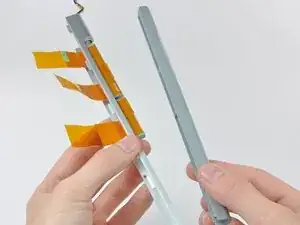

Шаг 38

При необходимости отлейте антенные провода от клея, которым они прикреплены к крышке зажима.

Снимите антенные кабели с крышки зажима, аккуратно не повреждая три антенны.

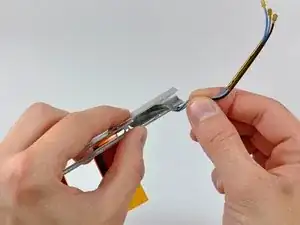

Шаг 39

Снимите антенные кабели с кожуха сцепления, стараясь не повредить три антенные ленты.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
