Замена решётки шарнира iBook G4 12" 1.33 GHz

Как получить доступ к решётке шарнира iBook G4 12".

Шаг 1

Положите iBook вверх дном на ровную поверхность.

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и выньте её из компьютера.

Шаг 2

Потяните защёлки клавиатуры на себя и поднимите клавиатуру до щелчка, чтобы она освободилась.

Если клавиатура не отсоединяется, используйте маленькую отвёртку с плоским лезвием, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Шаг 3

Снимите четыре серебристых винта Phillips, фиксирующие экран защиты оперативной памяти.

Шаг 4

Отсоедините кабель клавиатуры от платы логики, поднимая кабель как можно ближе к разъёму.

Убедитесь, что вы заново подключили кабель клавиатуры перед установкой щита оперативной памяти.

Шаг 5

Используйте лопатку или маленькую отвёртку с плоским лезвием, чтобы снять три резиновые ножки с нижней крышки.

Шаг 6

Удалите три только что обнажившихся винта Phillips.

Шаг 7

Используйте лопатку или маленькую отвёртку с плоским лезвием, чтобы отжать три металлические втулки, в которых располагались резиновые буферы.

Шаг 8

Снимите три винта Torx с помощью отвёртки T8 Torx.

Короткий винт расположен в центре компьютера.

Шаг 9

Снимите по одному винту Phillips 4.5 мм с обеих сторон контактных площадок батареи.

Шаг 10

Глубоко вдохните. Дальше будет непросто, но нижняя крышка действительно снимается.

Подожмите тонкие кромки нижней крышки вокруг отсека для батареи, прогнув их за защёлки, затем поднимите, чтобы освободить этот угол нижней крышки.

Шаг 11

В стенке отсека для батареи есть паз, который фиксирует нижнюю крышку. Используйте маленькую отвёртку с плоским лезвием, чтобы поддеть нижнюю кромку паза и потяните нижнюю крышку вверх, чтобы освободить паз из удерживающих его защёлок.

Шаг 12

Проведите лопаткой вдоль шва между нижней и верхней крышкой в передней части компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Поднимайте нижнюю крышку и продолжайте использовать лопатку по мере необходимости, пока не услышите три чётких щелчка.

Шаг 13

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с портами есть две защёлки: одна рядом с передним углом и одна рядом с портом для выхода звука.

Шаг 14

Над оптическим дисководом находятся три защёлки, которые нужно освободить перед снятием нижней крышки. Вставьте лопатку в нижнюю крышку над оптическим дисководом и проведите ей к задней части компьютера, пока не услышите три чётких щелчка.

Шаг 15

Передняя часть и боковины нижней крышки теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не отпустят.

Можно слегка потрясти крышку вверх-вниз, чтобы помочь её снять.

Шаг 16

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками по обе стороны от контактных площадок батареи.

Шаг 17

Проявите терпение и следуйте инструкциям — итог зависит от ваших действий.

Шаг 18

Снимите следующие 4 винта с нижнего щита:

Два винта Phillips 3 мм.

Два винта Phillips 7.5 мм.

Шаг 19

Снимите нижний щит.

Шаг 20

Снимите два винта Phillips, фиксирующие плату входа питания (DC-In), при необходимости удалив ленту.

Шаг 21

Освободите кабель от обхода оптического привода, при необходимости удалив ленту.

Отключите кабель входа питания от платы логики и выведите плату входа питания под углом из её отсека.

Шаг 22

Снимите два винта Phillips 3 мм внутри левого края лотка для батареи.

Три винта Phillips 3 мм вокруг отсека для батареи.

Три винта Phillips 4.5 мм вдоль рамки оптического привода. (магнитная отвёртка может помочь при подъёме этих винтов)

Один винт Phillips 12 мм в нижнем правом углу.

Четыре винта Phillips 14.5 мм.

Шаг 23

Мы рекомендуем с этого момента помещать компьютер на мягкую ткань, чтобы не повредить плату логики.

Переверните компьютер и откройте его.

Используйте плоскую сторону плоской отвертки, чтобы снять маленький магнит, закрывающий винт около середины компьютера.

Короткий винт устанавливается в нижний левый угол.

Шаг 24

Удалите следующие 7 винтов с краёв области клавиатуры.

Три креста 2 мм вдоль правого края.

Один крест 4,5 мм под местом, где был магнит.

Один крест 6 мм с маленькой головкой в нижнем левом углу.

Два креста 6 мм с большими головками, один в верхнем левом углу и один посередине.

Шаг 25

Прежде чем снимать верхнюю крышку, необходимо отключить разъём тачпада, синий и белый кабель питания и динамиков, как описано в следующих шагах. Будьте особенно осторожны с этими кабелями; никогда не тяните непосредственно за провода, используйте лопаточку, чтобы поддеть сам разъём.

Осторожно приподнимите верхнюю крышку и сдвиньте её к передней части компьютера, чтобы открыть разъём тачпада. Используйте лопаточку или палец, чтобы отсоединить разъём тачпада, скрытый под белой пластиковой защёлкой.

После отключения разъёма тачпада аккуратно поверните верхнюю крышку от себя и подпереть её о дисплей.

Шаг 26

Разъёмы на концах следующих кабелей очень плотно закреплены в гнёздах на плате логики. Тянув прямо за кабель, Вы либо отделите кабель от его разъёма, либо вырвёте гнездо с платы.

Используйте острый конец лопаточки, чтобы отсоединить разъём кабеля динамика.

Шаг 27

Используя острый конец лопаточки, отсоедините разъём для синего и белого кабелей питания. Опять же, будьте осторожны и подденьте только сам разъём.

Очень легко оторвать разъём от платы, поэтому действуйте осторожно.

Ключ в приложении силы в двух направлениях: вниз, чтобы сохранить контакты на плате, и вверх, чтобы освободить разъём.

Верхняя крышка теперь свободна и может быть снята с компьютера.

Шаг 28

Снимите пятнадцать винтов крестовой 3 мм, удерживающих верхний экран от компьютера.

Снимите следующие 16 винтов:

Тринадцать крестов 3 мм.

Один крест 3 мм. (фактический винт не показан на изображении)

Два креста 4 мм.

Убедитесь, что винт возле левого шарнира проходит через петлю кабеля данных дисплея, закрепляя кабель к верхней крышке.

Шаг 29

Поднимите верхний экран с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

При сборке убедитесь, что вы полностью протянули антенный кабель через прорезь посередине. После того как верхний экран будет прикручен обратно, затянуть его назад чрезвычайно сложно.

Шаг 30

Отключите кабель RJ-11 от верхней части модема.

Шаг 31

Снимите два винта крестовой формы в углах модема.

Шаг 32

Поднимите модем и экран модема снизу.

При установке модема, сначала установите экран, затем подключите модем и плотно нажмите его в экран, убедившись, что он подключён к плате логики.

Шаг 33

Удалите следующие три винта:

Два винта крестовые 3 мм.

Один винт крестовой 7,5 мм.

Поднимите небольшой пластиковый фиксатор вверх и выньте его из компьютера.

Шаг 34

С помощью лопаточки подденьте плату AirPort/Bluetooth со стороны, ближайшей к жёсткому диску. Обязательно подденьте против металлического каркаса, как показано на фото.

Шаг 35

Удерживая плату AirPort/Bluetooth одной рукой, используйте лопаточку, чтобы отключить два антенных кабеля.

Удалите плату AirPort/Bluetooth из компьютера.

Шаг 36

Переверните компьютер.

Отключите кабель инвертора от платы логики и выведите его из металлического каркаса, при необходимости сняв клейкую ленту.

Шаг 37

Переверните компьютер обратно.

Кабель, который вы собираетесь снять, очень хрупкий — не тяните за провода. Попробуйте поддеть непосредственно разъём, используя лопаточку или маленькую плоскую отвертку при необходимости.

Отключите кабель микрофона в передней части компьютера, между левой стороной жёсткого диска и металлическим каркасом, при необходимости сняв ленту.

Хотя это и не абсолютно необходимо, снятие жёсткого диска даст достаточно места, чтобы снять разъём пальцами.

Шаг 38

Используйте чёрную пластиковую ручку, чтобы отсоединить кабель данных дисплея от платы логики, потянув прямо вверх.

Шаг 39

Отклейте жёлтую ленту, удерживающую кабель данных дисплея к металлическому каркасу, и снимите один крестовой винт под ней.

Шаг 40

Выведите антенные кабели AirPort из радиатора.

Шаг 41

Поддерживая дисплей одной рукой, удалите по одному винту Phillips с каждой стороны петли (всего два винта).

Винты вкручиваются в наружные отверстия с каждой стороны (в правильном отверстии видно резьбу).

Шаг 42

Откиньте дисплей назад, освободив его от двух металлических направляющих штифтов, удерживающих петли, и поднимите его из корпуса компьютера.

Дисплей остаётся.

Шаг 43

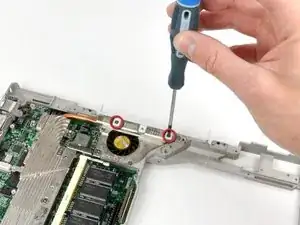

Удалите два винта Phillips, фиксирующие решётку петли к металлической раме.

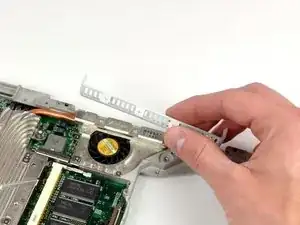

Поднимите решётку петли и извлеките её из корпуса компьютера.

Заключение

Для сборки устройства выполните эти шаги в обратном порядке.

Перевод руководства с ifixit.com
