Замена оптического кабеля iMac Intel 24" EMC 2111

Ослабьте два винта с крестообразным шлицем, фиксирующие дверцу доступа на iMac.

Оба винта остаются закреплёнными в дверце доступа.

Снимите дверцу доступа.

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx длиной 6 мм

Один винт T8 Torx длиной 8 мм

Положите iMac лицевой панелью вниз на ровную поверхность, опираясь на подставку.

Чтобы снять переднюю панель с iMac, одновременно:

Нажмите большими пальцами на распорки памяти и удерживайте iMac на месте.

Укажите указательными пальцами и потяните маленький мостик материала на передней панели к себе.

Поднимите переднюю панель указательными пальцами вверх.

Как только маленький мостик материала пройдет через распорки памяти, приподнимите переднюю панель за её нижний край достаточно, чтобы освободить нижний край задней крышки.

Снимите переднюю панель с задней крышки и отведите её от нижнего края iMac, учитывая подключенные кабели камеры и микрофона у верхнего края.

Третье изображение показывает верхние кронштейны передней панели и их пазы в верхнем крае задней крышки iMac.

Не снимайте переднюю панель полностью — она всё ещё прикреплена кабелями камеры и микрофона.

При необходимости снимите полоску ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона расположен возле внутренней части верхнего края iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём и гнездо кабеля камеры хрупкие и легко деформируются. Снимайте аккуратно.

Отклейте две отмеченные защёлки экранирования EMI от рамки ЖК-экрана.

Удалите два винта T6 Torx, фиксирующие кабель данных дисплея на логической плате.

Потяните черную пластиковую язычок, прикреплённый к разъёму кабеля данных дисплея, чтобы отсоединить его от логической платы.

Пальцами потяните обе стороны широкого разъёма инверторного кабеля из его гнезда на логической плате.

Выведите инверторный кабель из его положения рядом с вентилятором CPU.

Перед выполнением этого шага рекомендуется положить iMac лицевой панелью вниз на стол, чтобы экран не упал.

Удалите восемь винтов T8 Torx, фиксирующих дисплейный модуль к задней крышке.

Удобно использовать тонкую намагниченную отвертку для извлечения этих винтов.

Снимите дисплейный модуль с iMac.

Снимите полоску ленты, закрывающую разъём оптического кабеля.

Осторожно потяните фиксатор кабеля на ZIF-разъёме оптического кабеля в сторону правой стороны iMac.

Фиксатор должен сдвинуться примерно на 1 мм и остановиться. Не пытайтесь удалить фиксатор.

Вытащите ленточный кабель оптического привода из его гнезда, аккуратно, чтобы не порвать его.

Потяните разъём теплового датчика оптического привода в сторону правой стороны iMac, чтобы отсоединить его от логической платы.

Отклейте полоску экранирующей ленты EMI, прикрепляющую правую сторону оптического привода к задней крышке.

Нажмите на фиксирующую защёлку кронштейна оптического привода, одновременно потянув за верхний край оптического привода, отводя его от задней крышки.

Поверните оптический привод слегка в сторону нижнего края iMac, одновременно отодвигая его от задней крышки, чтобы освободить нижнюю удерживающую защёлку.

Отведите оптический привод в сторону правой части задней крышки и извлеките его из iMac.

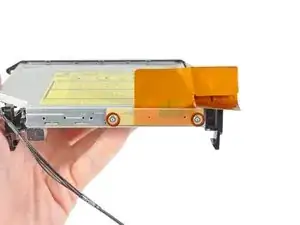

Удалите два винта T6 Torx, фиксирующие оптический кабель к оптическому приводу.

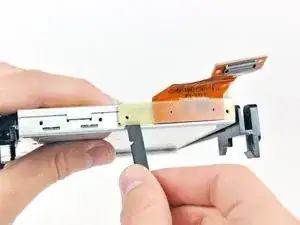

Вставьте плоский конец лопатки в зазор между разъёмом кабеля оптического привода и самим оптическим приводом.

Поверните лопатку, чтобы отделить разъём от оптического привода.

Повторите эту операцию с обеих сторон разъёма.

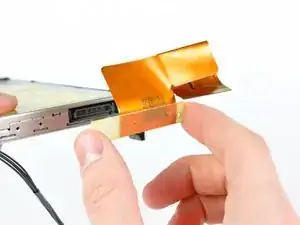

Оттяните разъём кабеля оптического привода от оптического привода.
