iMac Intel 24" EMC 2134 и 2211 Диагностические светодиоды

Ослабьте один винт с крестообразной головкой в центре панели доступа.

Этот винт зафиксирован в панели доступа.

Снимите панель доступа с iMac.

Стеклянная панель закреплена на переднем ободе четырнадцатью магнитами по периметру.

Прикрепите два присоски к противоположным углам стеклянной панели.

Чтобы установить присоски, которые мы продаём, сначала разместите присоску так, чтобы подвижная рукоятка была параллельна лицевой поверхности стеклянной панели. Лёгким прижимом удерживая присоску к стеклу, поднимите подвижную рукоятку до параллельного положения с другой рукояткой.

Если присоски не приклеиваются, попробуйте очистить и стеклянную панель, и присоску мягким растворителем, например Windex.

Осторожно потяните стеклянную панель прямо вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько定位ующих штырей по периметру. Чтобы не отломать эти штыри, при снятии тяните только строго вверх.

Тщательно очистите ЖК‑панель и внутреннюю поверхность стекла перед установкой — отпечатки пальцев или пыль, попавшие внутрь, будут хорошо заметны при включённом дисплее.

Снимите следующие 12 винтов, фиксирующих передний обод к задней крышке:

Восемь винтов T8 Torx, 13 мм

Четыре винта T8 Torx, 25 мм

В зависимости от модели у вас могут быть винты другой длины:

Шесть винтов T8 Torx, 13 мм

Четыре винта T8 Torx, 25 мм

Два винта T8 Torx, 35 мм

Передний обод всё ещё находится на iMac, он подключён кабелем микрофона.

Осторожно поднимите передний обод с верхнего края от задней крышки. Поможет, если вы слегка надавите большим пальцем вниз на углы дисплея.

Когда верхний край переднего обода освободится от задней крышки, поверните передний обод в сторону подставки и снимите его с задней крышки.

При повторной установке переднего обода начинайте с нижнего края и убедитесь, что он ровно прилегает к задней крышке, прежде чем опускать верхний край на iMac.

Отключите разъём кабеля микрофона, при необходимости снимите ленту.

Чтобы передний обод корректно сел на место, аккуратно уложите кабель микрофона и разъём в выемку рядом с платой камеры.

Для наблюдения светодиодов необходимо подать питание на iMac с установленным снятым передним ободом. Пожалуйста, убедитесь, что вы не касаетесь каких‑либо частей iMac или оголённых печатных плат при подключённом питании.

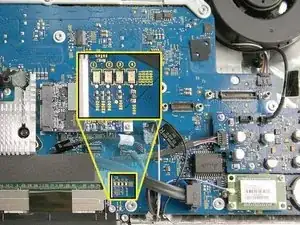

Найдите диагностические светодиоды между слотами оперативной памяти и SATA‑разъёмом.

Светодиоды пронумерованы с 1 по 4 слева направо. Возможно, потребуется отодвинуть SATA‑кабель, чтобы получить свободный обзор светодиодов.

Если вы используете это руководство для iMac Intel 20" EMC 2210 и 2133, светодиоды расположены над SATA‑разъёмом и менее заметны.

Светодиод 1 — Показывает наличие поддерживающего напряжения (ток подзарядки) от блока питания на главной плате. Этот светодиод остаётся ВКЛ, пока iMac подключён к сети переменного тока. Светодиод будет гореть даже если компьютер выключен или находится в спящем режиме. Светодиод выключится только при отключении питания переменного тока или при неисправности блока питания.

Светодиод 2 — Указывает, что главная плата обнаружила корректное питание от блока питания при включении компьютера. Этот светодиод будет ВКЛ, когда компьютер включён и блок питания работает правильно.

Светодиод 3 — Указывает на связь между компьютером и видеокартой. Этот светодиод будет ВКЛ, когда компьютер корректно обменивается данными с видеокартой. Если светодиоды 1 и 2 ВКЛ и вы слышали звук запуска, но светодиод 3 ВЫКЛ, то видеокарта может быть установлена неправильно или требовать замены.

Светодиод 4 — Указывает на связь между компьютером и ЖК‑панелью. Этот светодиод будет ВКЛ, когда компьютер включён и формируется видеосигнал. Если светодиод ВКЛ, а на ЖК‑панели нет изображения, то ЖК‑панель или инвертор могут быть установлены неправильно или требовать замены.
