Замена вентилятора оптического привода iMac Intel 24" EMC 2111
Используйте это руководство для замены неисправного вентилятора оптического привода.
Шаг 1

Ослабьте два винта с крестообразным шлицем, фиксирующие дверцу доступа на вашем iMac.
Оба винта остаются захваченными в дверце доступа.
Снимите дверцу доступа.
Шаг 2

Удалите следующие винты вдоль нижнего края вашего iMac:
Три винта T8 Torx, 6 мм
Один винт T8 Torx, 8 мм
Шаг 3

Положите iMac опорой для стойки вниз на ровную поверхность.
Чтобы приподнять переднюю панель корпуса iMac, одновременно:
Надавите большими пальцами на рычаги оперативной памяти и удерживайте iMac на месте.
Указательными пальцами потяните маленький мостик материала на передней панели корпуса к себе.
Поднимите переднюю панель корпуса указательными пальцами.
Когда маленький мостик материала пройдет мимо рычагов оперативной памяти, приподнимите переднюю панель за нижний край настолько, чтобы она освободила нижний край задней крышки.
Шаг 4


Снимите переднюю панель с задней крышки и отведите её от нижнего края iMac, следя за кабелями камеры и микрофона, которые всё ещё подключены к её верхнему краю.
На третьем изображении показаны верхние кронштейны передней панели и их прорези, вырезанные в верхнем крае задней крышки iMac.
Не снимайте переднюю панель полностью, так как она по‑прежнему прикреплена кабелями камеры и микрофона.
Шаг 5

При необходимости снимите полоску ленты, покрывающую разъем кабеля микрофона.
Разъем микрофона расположен рядом с внутренней частью верхнего края вашего iMac.
Шаг 6


Отключите кабель микрофона.
Отключите кабель камеры, потянув его разъем от гнезда на плате камеры.
Разъем и гнездо кабеля камеры хрупкие и легко гнутся. Снимайте с осторожностью.
Шаг 7

Отклейте две выделенные вкладки экранирующей ленты EMI от рамки ЖК‑панели.
Шаг 8

Удалите два винта T6 Torx, фиксирующие кабель передачи данных дисплея к логической плате.
Шаг 9

Потяните за черную пластиковую язычок, прикрепленную к разъему кабеля передачи данных дисплея, чтобы отключить его от логической платы.
Шаг 10

С помощью кончиков пальцев вытащите обе стороны широкого разъема инвертора из его гнезда на логической плате.
Выведите инверторный кабель из его расположения рядом с вентилятором процессора.
Шаг 11

Перед выполнением этого шага рекомендуется положить iMac опорой для стойки вниз на стол, чтобы избежать падения дисплея.
Удалите восемь винтов T8 Torx, фиксирующих сборку дисплея к задней крышке.
Удобно использовать тонкую намагниченную отвертку для извлечения этих винтов.
Шаг 12

Снимите сборку дисплея с iMac.
Шаг 13

Отогните кусок экранирующей ленты EMI, соединяющий нижний край правого динамика с металлической рамой iMac.
Отклейте ленту от нижнего угла правого динамика.
Шаг 14

Выведите кабель правого динамика из зазора между логической платой и вентилятором оптического привода.
Отключите кабель от логической платы.
Шаг 15

Удалите винт T10 Torx длиной 26 мм, фиксирующий правый динамик к iMac.
Шаг 16

Оттяните правый динамик от логической платы и извлеките его из iMac.
Шаг 17

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъема и снять их с гнезд на плате AirPort.
Черная антенна присоединяется ближе всего к нижнему краю iMac.
Шаг 18

Используя кончики пальцев, отключите кабель камеры и микрофона от его гнезда на логической плате.
Тяните разъем перпендикулярно плоскости логической платы.
Шаг 19

Потяните разъем вентилятора оптического привода в направлении верхнего края iMac, чтобы отключить его от логической платы.
Шаг 20

Потяните разъем левого динамика в направлении верхнего края iMac, чтобы отключить его от логической платы.
Шаг 21

Потяните разъем термодатчика оптического привода в сторону правой стороны iMac, чтобы отсоединить его от гнезда.
Шаг 22

При необходимости снимите полоску ленты, закрывающую разъем оптического привода.
Шаг 23


Аккуратно потяните фиксатор кабеля в ZIF-разъеме кабеля оптического привода в сторону правой стороны iMac.
Фиксатор должен сдвинуться примерно на 1 мм и остановиться. Не пытайтесь снять фиксатор.
Вытяните ленточный кабель оптического привода из его разъема, стараясь не порвать его.
Шаг 24

Отсоедините кабели термодатчика жесткого диска и вентилятора жесткого диска от логической платы, потянув их разъемы в направлении верхнего края iMac.
Шаг 25

Потяните разъем вентилятора процессора в сторону левого края iMac, чтобы отсоединить его от логической платы.
Шаг 26

Отсоедините кабель кнопки питания от логической платы.
Потяните его разъем перпендикулярно плоскости логической платы.
Шаг 27

Используйте плоский конец лопатки, чтобы поддеть единственную антенну Bluetooth и отсоединить её от гнезда на плате Bluetooth.
Шаг 28

Потяните кабель датчика температуры окружающей среды перпендикулярно плоскости логической платы, чтобы отсоединить его от гнезда.
Шаг 29

Отсоедините кабель питания постоянного тока от логической платы, потянув его в сторону правой стороны iMac и прижав механизм блокировки.
Удобно использовать лопатку и поддёргивать с чередующихся сторон разъема, чтобы «вывести» его из гнезда.
Шаг 30


Потяните SATA-кабель данных жесткого диска перпендикулярно плоскости логической платы, чтобы отсоединить его от гнезда.
Во избежание повреждения гнезда на логической плате рекомендуется использовать металлическую лопатку, чтобы помочь разделить SATA-кабель данных и его гнездо.
Шаг 31

Отклейте поролоновую ленту с верхнего края каркаса радиатора.
Шаг 32

Удалите следующие десять винтов:
Три винта T10 Torx мелкой резьбы 6,6 мм
Три винта T10 Torx крупной резьбы 7 мм
Два винта T10 Torx крупной резьбы 9,3 мм
Два винта T10 Torx крупной резьбы 5,3 мм
Шаг 33

Слегка оттяните правый край логической платы от задней крышки, чтобы освободить разъемы задних портов I/O из их рамки.
Наклоните верхний край платы от задней крышки и выньте узел логической платы из задней крышки, следя за кабелями, которые могут застрять.
При повторной установке логической платы удобно временно зафиксировать кабели лентой, чтобы они не мешали, пока плата не встанет на место в задней крышке.
При сборке логической платы обращайте внимание на положение разъемов I/O. Когда плата будет обратно в корпусе, вставьте USB- или Thunderbolt-кабель в один из разъемов для точного выравнивания.
Шаг 34

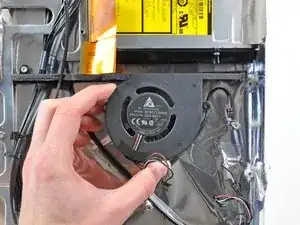

Поднимите вентилятор оптического привода с пластиковых стоек, выступающих из задней крышки.
При повторной установке убедитесь, что кабель проложен так же, как был изначально.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
