Замена блока питания iMac Intel 24" EMC 2111

Ослабьте два винта с крестовой головкой, фиксирующие люк доступа в вашем iMac.

Оба винта остаются зафиксированными в люке доступа.

Снимите люк доступа.

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx, длиной 6 мм

Один винт T8 Torx, длиной 8 мм

Положите iMac на плоскую поверхность лицевой стороной вниз, опирая на подставку.

Чтобы приподнять переднюю рамку (безель) с iMac, одновременно:

Используйте большие пальцы, чтобы прижать металлические фиксаторы оперативной памяти и удерживать iMac.

Используйте указательные пальцы, чтобы потянуть небольшую перемычку материала на передней рамке к себе.

Потяните переднюю рамку вверх указательными пальцами.

Когда перемычка материала освободится от фиксаторов оперативной памяти, приподнимите переднюю рамку за её нижний край настолько, чтобы освободить нижний край задней крышки.

Снимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, следя за тем, чтобы кабели камеры и микрофона, всё ещё подключённые к её верхнему краю, не натягивались.

Третье изображение показывает верхние кронштейны передней рамки и их вырезы в верхнем крае задней крышки iMac.

Не снимайте переднюю рамку полностью, она всё ещё подключена кабелями камеры и микрофона.

При необходимости удалите полоску клейкой ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона расположен рядом с внутренней частью верхнего края iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём кабеля камеры и гнездо хрупки и легко изгибаются. Снимайте осторожно.

Отклейте две отмеченные вкладки экранирующей пластины EMI от рамки ЖК-экрана.

Удалите два винта T6 Torx, фиксирующие кабель данных дисплея на логической плате.

Потяните чёрную пластиковую язычок, прикреплённый к разъёму кабеля данных дисплея, чтобы отключить его от логической платы.

Пальцами потяните обе стороны широкого разъёма инвертора, чтобы вынуть его из гнезда на логической плате.

Проложите кабель инвертора в обход его прежнего положения рядом с вентилятором ЦП.

Перед выполнением этого шага рекомендуется положить iMac на стол опорой на подставку, чтобы дисплей не упал.

Удалите восемь винтов T8 Torx, фиксирующих сборку дисплея к задней крышке.

Полезно использовать тонкую магнитную отвёртку для извлечения этих винтов.

Снимите сборку дисплея с iMac.

Отклейте полоску поролоновой ленты от верхнего края рамки системы охлаждения ЦП/ГП.

При необходимости перенесите эту ленту на новый блок питания после его установки.

Удалите следующие четыре винта:

Два крупнопоточных винта T10 Torx, длиной 18 мм

Два мелкопоточных винта T10 Torx, длиной 14.3 мм

Поверните блок питания наружу из задней крышки, начиная с его левой стороны.

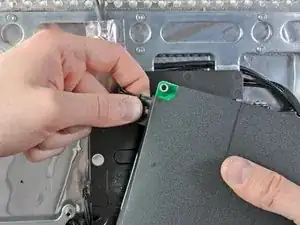

Отключите кабель DC-Out, нажав защёлку на разъёме и одновременно потянув его от гнезда на блоке питания.

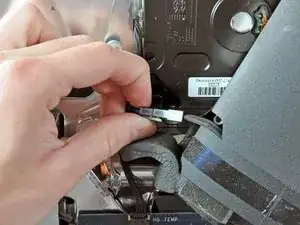

Отключите кабель AC-In, разъединив его половинки и освободив защёлку.

Удалите блок питания из iMac.
