Замена оперативной памяти PowerBook G3 Wallstreet

Извлеките оба модуля из отсека расширения, используя рычажки на передней части компьютера.

Вставьте указательные пальцы в отсеки расширения и найдите две ребристые защёлки на нижней стороне верхней крышки. Защёлки расположены ближе к нижним углам клавиатуры.

Потяните защёлки на себя — клавиатура приподнимется.

Оттяните клавиатуру вперёд, чтобы освободить фиксирующие её сзади защёлки, и поверните её к себе.

Положите клавиатуру на сенсорную панель.

Это схема соединителей ленточных кабелей с зажимами, которые необходимо будет отсоединить на следующем шаге.

1) Заставьте замок, захватив запорную планку по бокам ногтями, и слегка потяните вверх (примерно 1/16" или 2 мм).

2) После освобождения запорной планки вытяните кабель из разъёма.

Отключите два разъёма клавиатуры, освободив зажимы и потянув ленточные кабели строго вверх.

Сдвиньте лопатку вниз между каждой пластиковой защитой кабеля и стенкой корпуса, чтобы выгнуть кабель за маленькую защёлку, удерживающую его на месте.

Когда защитные держатели кабелей освободятся, поднимите клавиатуру.

Ваш ноутбук должен выглядеть примерно так.

Выверните два винта с крестообразным шлицем, удерживающие экран теплового щита.

Один винт короче другого. При сборке Wallstreet этот винт устанавливается в середину теплового щита.

Возьмитесь за металлическую рукоятку теплового щита и потяните вверх и на себя.

Отвинтите, но не снимайте, один винт с крестообразным шлицем на кронштейне жёсткого диска.

Возьмитесь за кронштейн жёсткого диска с левой стороны и потяните вверх и влево.

Ваш ноутбук должен выглядеть примерно так.

Используйте лопатку, кончики пальцев или плоский неметаллический инструмент, чтобы приподнять правую сторону процессора.

Снимите процессор, сдвинув его вверх и вправо.

Процессор и оперативную память можно вынуть как единое целое. Нет необходимости извлекать память из процессора отдельно.

Слева у процессора есть две защёлки, которые входят в пазы на металлической рамке. Убедитесь, что эти защёлки находятся в пазах.

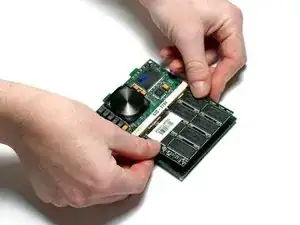

Одновременно отпустите защёлки с каждой стороны микросхемы памяти. Эти защёлки фиксируют плату и при отпускании чип «выскочит» вверх. Аналогичный слот оперативной памяти находится с другой стороны процессора.

Рекомендуется устанавливать модули большей ёмкости в нижний слот, чтобы при последующем обновлении не приходилось снимать процессор. Доступ к оперативной памяти в верхнем слоте требует только снятия теплового щита.
