Замена модуля управления питанием PowerBook G3 Wallstreet
Модуль управления питанием расположен на нижней части верхнего кожуха.
Шаг 1

Снимите оба модуля из отсека расширения, используя рычаги на передней панели компьютера.
Вставьте указательные пальцы внутрь отсеков расширения и найдите две рифлёные кнопки на нижней стороне верхнего кожуха. Кнопки расположены вблизи нижних углов клавиатуры.
Потяните кнопки на себя — клавиатура поднимется.
Шаг 2

Потяните клавиатуру вперёд, чтобы вывести фиксаторы из пазов сзади, и поворачивайте её в сторону пользователя.
Положите клавиатуру на тачпад.
Шаг 3
Это схема разъёмов с зажимами для ленточных кабелей, которые нужно отсоединить на следующем шаге.
1) Захватите фиксатор по бокам ногтями и слегка поднимите вверх (примерно на 1/16 дюйма или 2 мм).
2) После освобождения фиксатора выньте кабель из разъёма.
Шаг 4

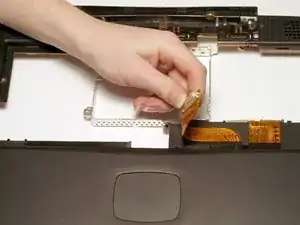

Отсоедините два кабеля клавиатуры, освободив зажимы и потянув ленты строго вверх.
Шаг 5

Вставьте лопатку вниз между каждым пластиковым кабелем компенсатора напряжения и стенкой корпуса, чтобы изогнуть кабель и вывести его за фиксирующий выступ.
После освобождения компенсаторных кабелей поднимите клавиатуру.
Шаг 6

Компьютер должен выглядеть примерно так.
Шаг 7

Выкрутите два винта Phillips с теплового экрана.
Один винт короче другого. При сборке Wallstreet установите этот винт в центральное отверстие теплового экрана.
Шаг 8

Удерживая металлическую ручку на тепловом экране, потяните его вверх и на себя.
Шаг 9

Выкрутите, но не извлекайте, один винт Phillips из кронштейна жёсткого диска.
Шаг 10

Удерживайте кронштейн жёсткого диска с левой стороны и потяните его вверх и влево.
Шаг 11

Компьютер должен выглядеть примерно так.
Шаг 12

Используйте лопатку, кончики пальцев или плоский неметаллический инструмент, чтобы приподнять правую сторону процессора.
Извлеките процессор, сдвинув его вверх и вправо.
Процессор и оперативную память можно снимать как единый блок. Не требуется отключать оперативную память от процессора.
На левой стороне процессора находятся два выступа, которые вставляются в пазы металлической рамы. Убедитесь, что выступы зашли в пазы.
Шаг 13

Выкрутите один винт Phillips из модема.
Отсоедините оранжевый кабель модуля управления питанием, потянув его строго вверх.
Шаг 14

Отсоедините модем от материнской платы, поддев его правую сторону лопаткой, кончиком пальца или плоским неметаллическим инструментом.
Удалите модем, сдвинув его вверх и вправо.
Шаг 15

Компьютер должен выглядеть примерно так.
Шаг 16

Отведите экран назад, чтобы он лег горизонтально.
Вставьте лопатку или указательный палец под кожух шарнира рядом с кнопкой питания и потяните вверх, пока не почувствуете, что он освободился.
Повторите предыдущий шаг с левой стороны.
Шаг 17

Поднимите кожух шарнира, поворачивая его вверх, а затем в сторону пользователя.
Шаг 18

Отсоедините оранжевый кабель передачи данных дисплея на левой стороне компьютера. Удерживайте кабель у разъёма и потяните строго вверх.
Шаг 19

Отсоедините оранжевый кабель инвертора дисплея на правой стороне компьютера. Удерживайте кабель у разъёма и потяните строго вверх.
Убедитесь, что оба кабеля полностью освобождены от пластикового кожуха, прежде чем переходить к следующему шагу.
Шаг 20

Разверните ноутбук так, чтобы задняя панель была обращена к Вам.
Откройте крышку разъёмов, расположенную сзади ноутбука.
Выкрутите четыре чёрных винта T8 Torx.
Шаг 21

Разверните ноутбук обратно так, чтобы экран был обращён к Вам.
Установите экран в вертикальное положение.
Удерживайте экран с обеих сторон и потяните строго вверх, пока его шарниры не выйдут из креплений.
Шаг 22

Компьютер должен выглядеть так.
Шаг 23

Выкрутите четыре винта T8 Torx из верхнего кожуха.
Шаг 24

Переверните ноутбук.
Выкрутите восемь винтов T8 Torx с нижнего кожуха.
В передних левом и правом углах находятся два более длинных винта; убедитесь, что установите их на прежние места при сборке.
Шаг 25

Переверните ноутбук.
Отожмите небольшой фиксатор, нажав на верхнюю крышку справа от разъёма PMU.
Приподнимите верхнюю крышку немного вверх, чтобы фиксатор опёрся на свою металлическую скобу.
Шаг 26

Удерживая верхнюю крышку в районе левого заднего угла, приподнимите её частично, чтобы получить доступ и отключить кабель аудиовхода/выхода от звуковой карты в правом верхнем углу корпуса.
Будьте осторожны: не поднимайте верхнюю крышку слишком высоко, пока не отключите кабель аудиовхода/выхода.
Снимите верхнюю крышку. Имейте в виду, что на передней части ноутбука имеются два выступа, из-за которых верхняя крышка может застревать.
Шаг 27

Ваш ноутбук должен выглядеть примерно так.
Шаг 28

Отключите разноцветный кабель с правой стороны PMU.
Шаг 29

Освободите кабель аккумулятора из верхней крышки.
Шаг 30

Используйте лопатку или кончики пальцев, чтобы поддеть элемент PRAM-аккумулятора и извлечь его из посадочного места.
Шаг 31

Выкрутите одну винтовую стопку Torx T8 с переднего левого угла модуля PMU.
Приподнимите передний край PMU и отключите три более тонких оранжевых ленточных кабеля (два — слева от большого кабеля PMU и один — справа), которые подключаются с нижней стороны PMU к верхней крышке.
Шаг 32

Переверните верхнюю крышку и потяните вверх кабель разъёма PMU, отсоединяя его от верхней крышки.
Шаг 33

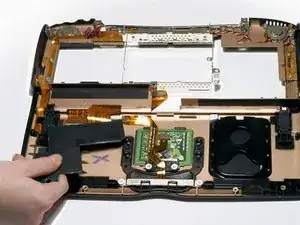

Переверните верхнюю крышку обратно и выдвиньте PMU наружу.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
