Замена батареи ПЗУП в PowerBook G3 Wallstreet

Снимите оба модуля из отсека расширения, используя рычаги на передней панели компьютера.

Вставьте указательные пальцы внутрь отсеков расширения и найдите две рифлёные планки на нижней стороне верхней крышки. Планки находятся возле нижних углов клавиатуры.

Потяните планки на себя, и клавиатура поднимется.

Потяните клавиатуру вперёд, чтобы освободить фиксаторы сзади, и поверните её к себе.

Положите клавиатуру на тачпад.

Это схема разъёмов с зажимами ленточных кабелей, которые будут отключены на следующем шаге.

1) Захватите фиксирующую планку с обеих сторон ногтями и слегка потяните вверх (примерно на 1/16 дюйма или 2 мм).

2) После освобождения фиксатора вытяните кабель из разъёма.

Отключите два разъёма клавиатуры, освободив зажимы и потянув ленточные кабели прямо вверх.

Проведите лопаткой вниз между каждым пластиковым креплением кабеля и стенкой корпуса, чтобы изогнуть кабель и вывести его за маленький фиксатор.

Как только крепления кабелей освободятся, снимите клавиатуру.

Ваш ноутбук должен выглядеть приблизительно так.

Выкрутите два винта с крестообразным шлицем с теплозащитного экрана.

Один винт короче другого. При сборке Wallstreet устанавливайте этот винт по центру экрана.

Возьмитесь за металлическую ручку на теплозащитном экране и потяните вверх и на себя.

Выкрутите, но не удаляйте, один винт с крестообразным шлицем из кронштейна жёсткого диска.

Возьмитесь за кронштейн жёсткого диска с левой стороны и потяните вверх и влево.

Ваш ноутбук должен выглядеть приблизительно так.

Воспользуйтесь лопаткой, кончиками пальцев или плоским неметаллическим инструментом, чтобы поддеть правую сторону процессора.

Снимите процессор, сдвинув его вверх и вправо.

Процессор и ОЗУ можно снимать как единый блок. Нет необходимости отделять ОЗУ от процессора.

На левой стороне процессора имеются два выступа, которые входят в пазы металлической рамы. Убедитесь, что выступы установлены в пазах.

Выкрутите один винт с крестообразным шлицем из модема.

Отключите оранжевый кабель УПУ, потянув его прямо вверх.

Отсоедините модем от системной платы, поддев его правую сторону лопаткой, кончиком пальца или плоским неметаллическим инструментом.

Извлеките модем, сдвинув его вверх и вправо.

Ваш ноутбук должен выглядеть приблизительно так.

Откиньте экран назад, чтобы он лёг горизонтально.

Подведите лопатку или указательный палец под крышку шарнира рядом с кнопкой питания и потяните вверх, пока не почувствуете, что она освободилась.

Повторите предыдущий шаг с левой стороны.

Снимите крышку шарнира, повернув её вверх, а затем к себе.

Отключите оранжевый кабель данных дисплея с левой стороны компьютера. Возьмитесь за кабель у разъёма и потяните прямо вверх.

Отключите оранжевый кабель инвертора дисплея с правой стороны компьютера. Возьмитесь за кабель у разъёма и потяните прямо вверх.

Перед переходом к следующему шагу убедитесь, что оба кабеля полностью освобождены от пластикового корпуса.

Поверните ноутбук так, чтобы задняя панель смотрела на вас.

Откройте крышку разъёмов, расположенную сзади ноутбука.

Выкрутите четыре чёрных винта Torx T8.

Поверните ноутбук обратно, чтобы экран смотрел на вас.

Установите экран в вертикальное положение.

Возьмитесь за экран с обеих сторон и потяните прямо вверх, пока его шарниры не освободятся из креплений

Ваш ноутбук должен выглядеть так.

Выкрутите четыре винта Torx T8 из верхней крышки.

Переверните ноутбук.

Выкрутите восемь винтов Torx T8 с нижней панели корпуса.

Два более длинных винта находятся в передних левом и правом углах; при сборке обязательно установите их на прежние места.

Переверните ноутбук.

Отожмите небольшую фиксирующую защёлку, нажав на верхнюю крышку справа от разъёма PMU.

Приподнимите верхнюю крышку ровно настолько, чтобы защёлка легла на свою металлическую скобу.

Захватите верхнюю крышку в районе левого заднего угла и приподнимите её частично, чтобы получить доступ к кабелю аудиовхода/выхода и отсоединить его от звуковой карты в правом верхнем углу корпуса.

Будьте осторожны — не поднимайте верхнюю крышку слишком сильно, пока не отключите кабель аудиовхода/выхода.

Снимите верхнюю крышку. Обратите внимание, что на передней части ноутбука есть две защёлки, из-за которых крышка часто защемляется.

Ваш ноутбук должен выглядеть примерно так.

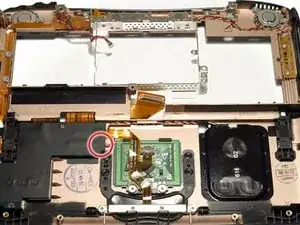

Отключите разноцветный кабель от правой стороны платы управления питанием (PMU).

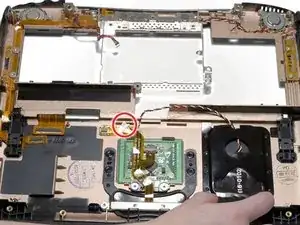

Освободите кабель аккумулятора от верхней крышки.

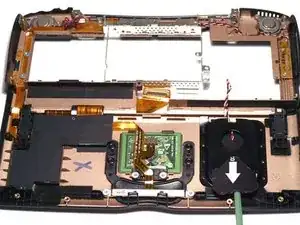

Используйте лопатку или кончики пальцев, чтобы поддеть батарейку PRAM и извлечь её из посадочного места.
