Замена платы AirPort/Bluetooth в MacBook Pro 15" Unibody Early 2011

Удалите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:

Три крестовые винта 13,5 мм (14,1 мм).

Семь крестовых винтов 3 мм.

При снятии этих винтов обратите внимание, что они выкручиваются под небольшим углом. При сборке их необходимо устанавливать так же.

Двумя руками поднимите нижнюю крышку вблизи вентиляционного отверстия, чтобы отщелкнуть её от двух защёлок, фиксирующих её к верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

Для некоторых ремонтов (например, замены жёсткого диска) отключение разъёма батареи не обязательно, но рекомендуется — это предотвращает случайное короткое замыкание на плате логики. Если Вы не отключаете разъём батареи, будьте осторожны, так как части платы логики могут быть под напряжением.

Используйте край лопатки, чтобы приподнять разъём батареи вверх из гнезда на плате логики.

Полезно приподнимать разъём по обеим коротким сторонам, чтобы «пошагово» вывести его из гнезда.

Слегка отогните кабель батареи от его гнезда на плате логики, чтобы он случайно не подключился во время работы.

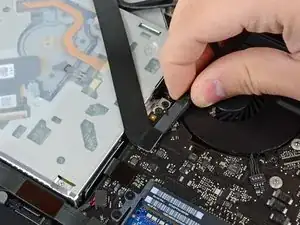

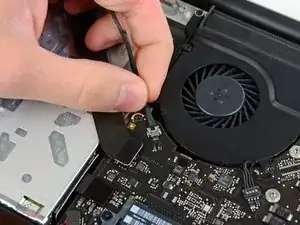

Вытяните разъём кабеля камеры прямо из его гнезда на плате логики.

Тяните кабель параллельно плоскости платы логики в направлении отверстия оптического привода.

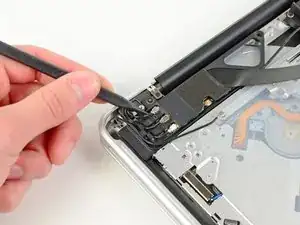

Используйте плоский конец лопатки, чтобы аккуратно отжать шлейф AirPort/Bluetooth от его гнезда на плате логики.

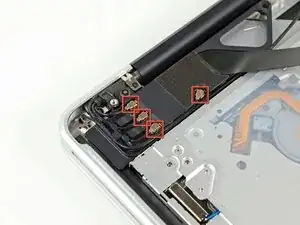

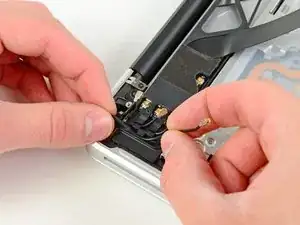

Используйте острый конец лопатки, чтобы приподнять четыре антенных разъёма из их гнёзд на плате AirPort/Bluetooth.

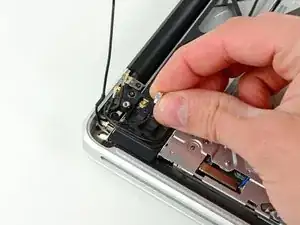

Выведите все четыре антенных кабеля из их каналов в корпусе AirPort/Bluetooth.

Выведите кабель камеры из его канала в корпусе AirPort/Bluetooth.

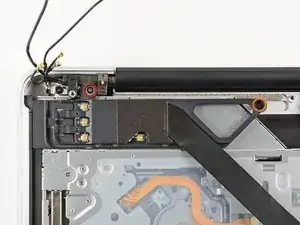

Удалите следующие два винта, фиксирующие узел AirPort/Bluetooth к верхней части корпуса:

Один крестовой винт 8,6 мм

Один крестовой винт 3,9 мм

Снимите узел AirPort/Bluetooth с верхней части корпуса, следя за тем, чтобы кабели не застряли.

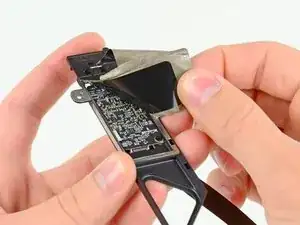

Отклейте и снимите кусок экранирующей ленты, обёрнутой вокруг узла AirPort/Bluetooth.

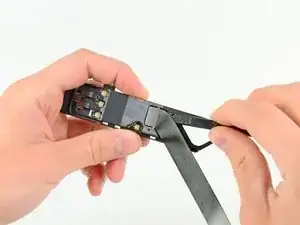

Используйте плоский конец лопатки, чтобы отжать кабель AirPort/Bluetooth от его гнезда на плате AirPort/Bluetooth.

Снимите кабель AirPort/Bluetooth с узла AirPort/Bluetooth.

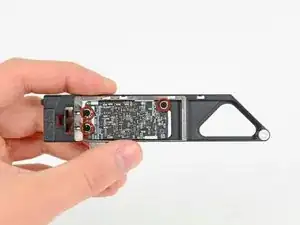

Удалите три крестовых винта, фиксирующих плату AirPort/Bluetooth в её держателе.

Используйте плоский конец лопатки, чтобы выдвинуть плату AirPort/Bluetooth из её посадочного места в держателе.

Снимите плату AirPort/Bluetooth из её алюминиевого корпуса.

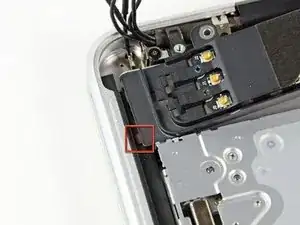

Перед закреплением кронштейна AirPort/Bluetooth к верхней части корпуса убедитесь, что маленькая защёлка на его левой кромке вставлена в маленькое вырезанное отверстие в чёрном пластиковом уплотнении отверстия оптического привода.
