Замена материнской платы AirPort Extreme A1521
Материнская плата — основной компонент устройства. На ней находятся все основные элементы, необходимые для работы устройства: порты USB, WLAN и LAN, а также чипы маршрутизатора. Из‑за большого количества функций материнская плата требует вентилятора и радиатора, чтобы избежать перегрева. В этом руководстве нужно будет вынуть множество маленьких винтов; используйте магнитный коврик, чтобы не потерять эти винты.
Шаг 1
С помощью металлической лопатки осторожно подденьте крышку снизу устройства и снимите её.
Шаг 2
К материнской плате подключены четыре внутренних черных провода: три тонких и один толстый — три с малыми наконечниками и один с большим наконечником. Обращайтесь с разъёмами осторожно; они легко ломаются.
Чтобы отсоединить малые зажимы от разъёмов, подведите плоский конец пластикового лопатки под зажим и аккуратно отожмите его от центра устройства.
Чтобы отсоединить большой зажим от его разъёма, поставьте плоский конец лопатки на зажим и отожмите его вверх из разъёма.
Шаг 3
Сожмите провод питания двумя пальцами и аккуратно подтяните его вверх. Отведите его от металлической пластины.
Далее выкрутите четыре винта T8 Torx длиной 3,3 мм и снимите металлическую пластину.
Металлическая пластина плотно входит в зазор. При сборке вставьте сначала закруглённый край пластины в зазор. Это разожмет зазор, чтобы вы могли установить остальную часть пластины на место.
Шаг 4
Снимите биту T8 Torx и установите удлинитель 60 мм; затем насадите биту T9 Torx.
Ослабьте, но не снимайте два винта внизу 1,2‑дюймового широкого зазора в центре внутренней конструкции.
Эти винты с пружинным креплением и останутся в устройстве даже при ослаблении; однако их всё же можно полностью вывернуть. Будьте осторожны и ослабляйте только частично.
Шаг 5
Используя только пальцы, аккуратно сожмите внутреннюю конструкцию и равномерно потяните вверх, чтобы вынуть её из белого корпуса.
При возвращении внутренней конструкции в корпус аккуратно сожмите её и опустите в корпус почти полностью. Остановитесь, когда верхний порт только войдёт в корпус. Теперь раздвиньте обе стороны внутренней конструкции наружу по сторонам корпуса.
Закончите опускание внутренней конструкции до конца. Порты должны совпадать с отверстиями в корпусе и плотно прилегать к его стенкам.
Шаг 6

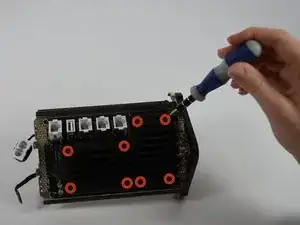

Восемь винтов T8 Torx длиной 10,25 мм крепят радиатор к материнской плате. Выкрутите все восемь винтов.
Снимите радиаторы с материнской платы.
Шаг 7

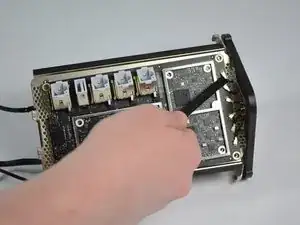

Подденьте угол пластикового лопатки под один из серебристых антенн‑зажимов. Аккуратно подденьте лопаткой и отожмите зажим от материнской платы, чтобы отсоединить антенну.
Повторите это для всех шести зажимов.
Шаг 8

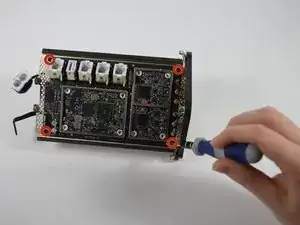

Чтобы освободить материнскую плату, выкрутите четыре винта T8 Torx длиной 5,5 мм из внутренней конструкции.
Выньте материнскую плату из внутренней конструкции.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
