Замена вентилятора AirPort Extreme A1521

Используя металлическую лопатку, аккуратно подденьте крышку на дне устройства.

Четыре черных внутренних провода, три тонких и один толстый, подключены к логической плате: три с помощью небольших зажимов и один с помощью большого зажима. Обращайтесь с зажимами осторожно; они легко ломаются.

Чтобы отключить маленькие зажимы от разъемов, поместите плоский конец пластиковой лопатки под зажим и аккуратно подденьте его от центра устройства.

Чтобы отделить большой зажим от его разъема, поместите плоский конец лопатки на зажим и подденьте его вверх из разъема.

Сжав провод питания двумя пальцами, аккуратно поднимите его вверх. Уберите его от металлической пластины.

Затем открутите четыре винта T8 Torx длиной 3.3 мм и снимите металлическую пластину.

Металлическая пластина плотно входит в зазор. Для сборки устройства сначала вставьте закругленный край пластины в зазор. Это откроет зазор, чтобы вы могли вставить оставшуюся часть пластины на ее место.

Снимите головку T8 Torx с отвертки и замените ее на удлинитель длиной 60 мм; затем добавьте головку T9 Torx.

Ослабьте, но не снимайте два винта внизу зазора шириной 1.2 дюйма по центру внутренней структуры.

Эти винты с пружинным механизмом останутся в устройстве, даже когда ослаблены; однако их все же можно полностью снять. Будьте осторожны и только частично ослабьте их.

Используя только пальцы, аккуратно сожмите внутреннюю структуру и равномерно потяните вверх, чтобы снять ее с белого корпуса.

Когда вы ставите внутреннюю структуру обратно в корпус, аккуратно сожмите ее и опустите почти до конца в корпус. Остановитесь, когда верхний порт только что вошел в корпус. Теперь сдвиньте две стороны внутренней структуры наружу к стенкам корпуса.

Завершите опускание внутренней структуры до конца в корпус. Порты должны быть совместимы с отверстиями в корпусе и должны плотно прилегать к стенкам корпуса.

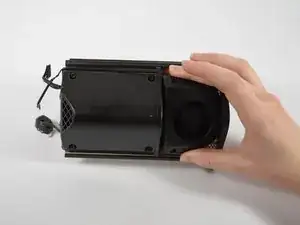

Поверните внутреннюю структуру так, чтобы белые порты были обращены от вас.

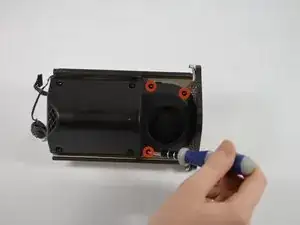

Три винта T8 Torx длиной 8.2 мм соединяют вентилятор с внутренней структурой. Открутите все три.

Не потеряйте резиновые прокладки под винтами. Они предотвращают повреждение устройства при разборке.

Снимите вентилятор с устройства.

Снимайте вентилятор осторожно; он плотно входит и может повредить устройство, если его дергать резко.
