Разборка Mac mini Late 2018

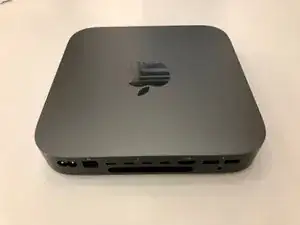

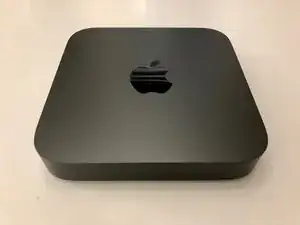

Вот он — точно такой же форм-фактор, как у предыдущего Mac mini, но теперь в цвете «Space Gray»

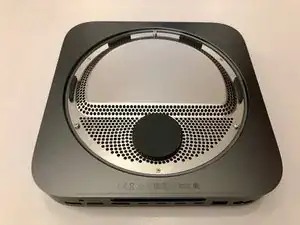

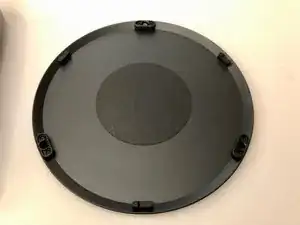

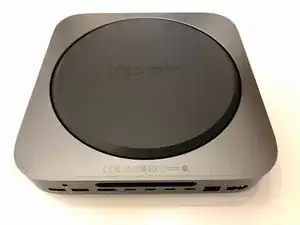

После переворачивания обнаруживается знакомая черная крышка.

Подденьте крышку, чтобы освободить её от трёх больших винтов

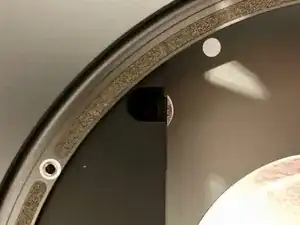

Внутри крышки находился мягкий поролон для гашения вибраций усиленного вентилятора

Крышка закреплена теми же винтами TR6, что и модель 2014 года

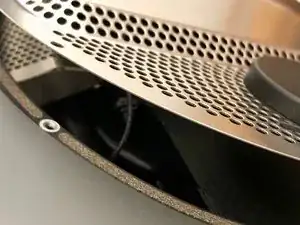

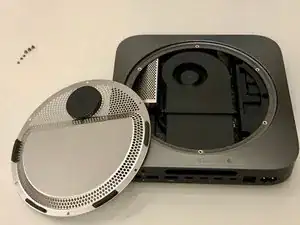

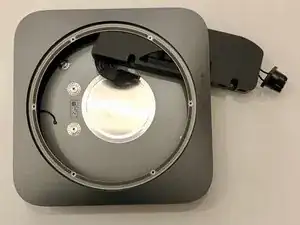

Антенный кабель очень короткий, поэтому будьте осторожны; поверните крышку, чтобы открыть внутренности

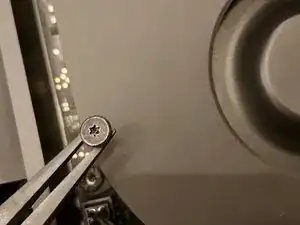

Антенный кабель зажат маленьким винтом TX6

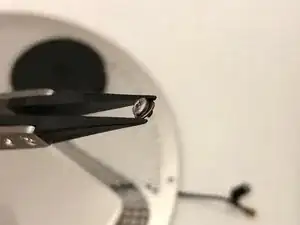

На винте есть крошечная шайба, чтобы на кабель не приходилась механическая нагрузка

Вентилятор прикручен четырьмя одинаковыми винтами TX6

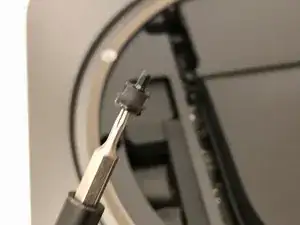

Винты проходят через резиновую трубку для снижения вибрации

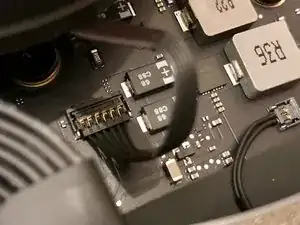

Под вентилятором разъём легко отсоединяется

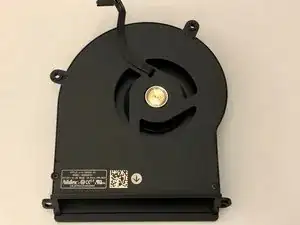

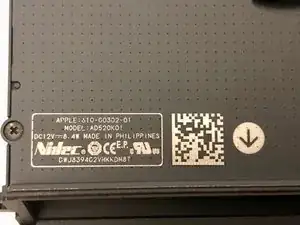

Вентилятор ощущается надёжным. Намного лучше, чем в предыдущих моделях

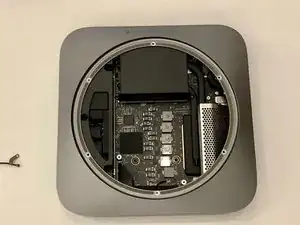

Теперь извлечём материнскую плату

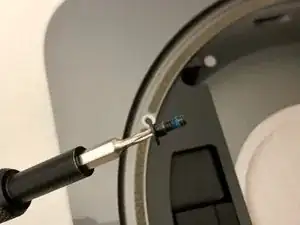

Огромные (для mini) винты TX10 закрепляют плату в шасси

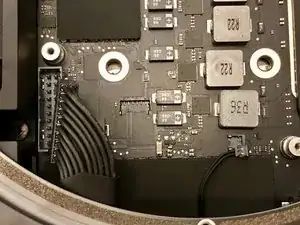

Блок питания можно отключить, аккуратно освободив как можно больше проводов с помощью пинцета и потянув вверх

Также снимите маленький разъём светодиода питания

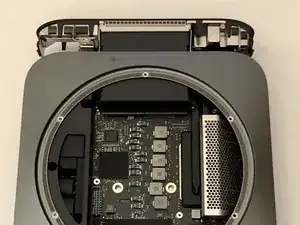

Выдвиньте материнскую плату, осторожно надавив на радиатор

Некоторые интересные конструктивные решения. Батарейка CMOS полноразмерная

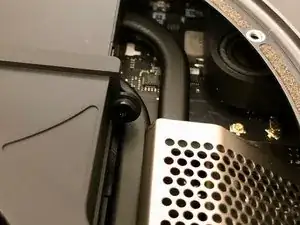

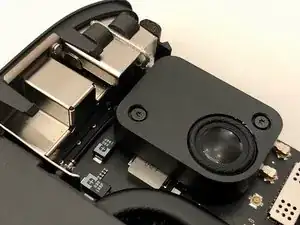

Проводка Wi‑Fi проходит под большим динамиком

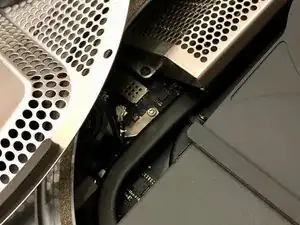

Кнопка питания подключена ультратонким кабелем, который проходит дугой вдоль радиатора

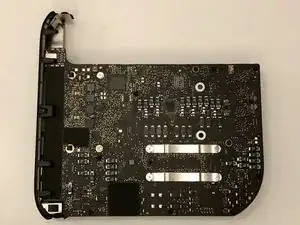

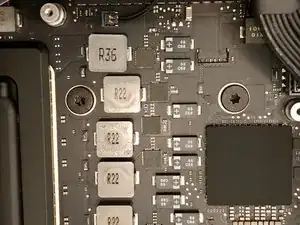

Переворачиваем материнскую плату и видим огромное количество микросхем

Также повсюду встречаются знакомые кусочки поролона

Но теперь то, зачем мы все здесь — оперативная память

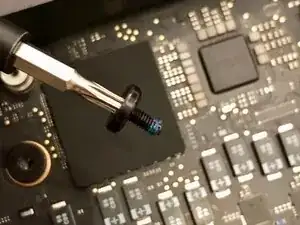

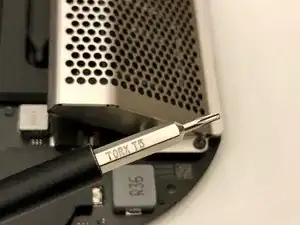

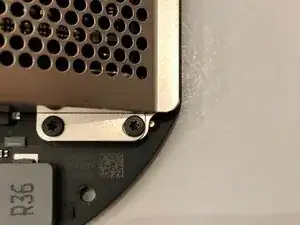

Четыре винта TX5 фиксируют её

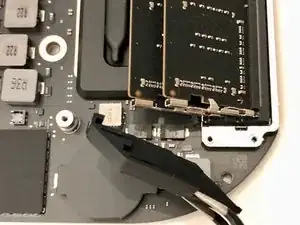

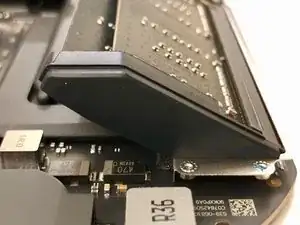

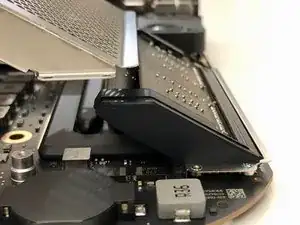

Крышка модуля памяти сдвигается под углом

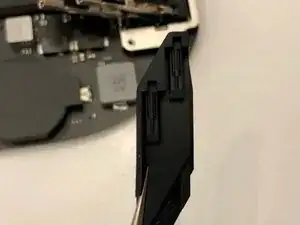

Эти резиновые детали будет сложно поставить обратно позже.

В них есть крошечные резиновые вставки, которые должны войти в металлические защёлки, удерживающие память

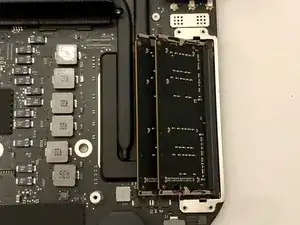

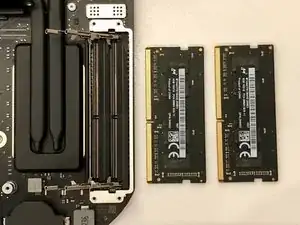

Сам модуль памяти установлен в разъёмах «вверх ногами»

Пружины очень сильные и выстрелят модулем в лицо, если не быть осторожным!

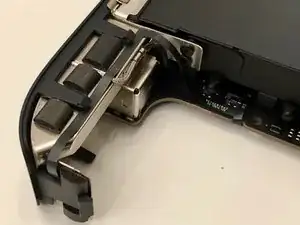

Блок питания закреплён аналогично предыдущим моделям

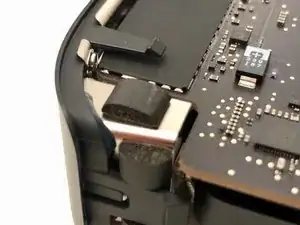

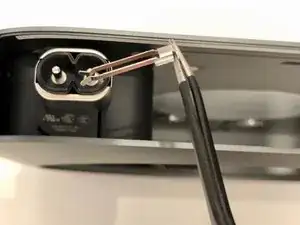

Нужно снять маленькую защёлку, после чего разъём можно повернуть

Блок питания удерживается тремя винтами TX6

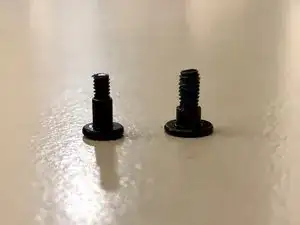

Они похожи на винты вентилятора, но кажутся чуть толще и с более длинной резьбой

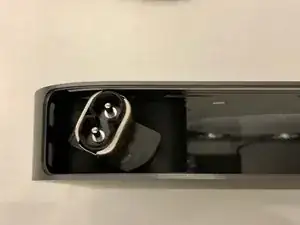

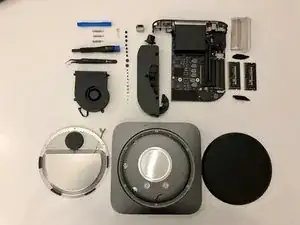

После извлечения блока питания остаётся пустая оболочка

Мне очень понравилось разбирать этот mini. По моему мнению, это намного проще, чем модель 2014 года, так как кабели расположены логичнее
