Замена батареи AirPort Extreme A1521

С помощью металлической лопатки аккуратно отожмите крышку снизу устройства.

Четыре черных внутренних провода, три тонких и один толстый, подключены к плате логики: три — маленькими коннекторами, один — большим. Обращайтесь с зажимами осторожно; они легко ломаются.

Чтобы отсоединить маленькие зажимы от разъемов, поместите плоский конец пластиковой лопатки под зажим и аккуратно отожмите его от центра устройства.

Чтобы отсоединить большой зажим от его разъема, поместите плоский конец лопатки на зажим и отожмите его вверх из разъема.

Двумя пальцами сожмите провод питания и аккуратно поднимите его вверх. Отведите его от металлической пластины.

Далее выкрутите четыре винта T8 Torx длиной 3,3 мм и снимите металлическую пластину.

Металлическая пластина плотно вставляется в зазор. При сборке сначала вставьте округлый край пластины в зазор. Это расширит зазор, чтобы вы могли установить оставшуюся часть пластины на место.

Снимите биту T8 Torx и установите удлинитель 60 мм; затем наденьте биту T9 Torx.

Ослабьте, но не снимайте два винта внизу 1,2-дюймового широкого зазора в середине внутренней конструкции.

Эти винты с пружинной посадкой и останутся в устройстве даже при ослаблении; однако их всё же можно полностью удалить. Будьте осторожны и ослабляйте только частично.

Используя только пальцы, аккуратно сожмите внутреннюю конструкцию и равномерно потяните вверх, чтобы извлечь её из белого корпуса.

При установке внутренней конструкции обратно в корпус аккуратно сожмите её и опустите большей частью в корпус. Остановитесь, когда верхний порт только войдет в корпус. Теперь раздвиньте две стороны внутренней конструкции наружу, прижав их к бокам корпуса.

Завершите опускание внутренней конструкции до конца. Порты должны совпасть с отверстиями корпуса и прилегать заподлицо к бокам корпуса.

Восемь винтов T8 Torx длиной 10,25 мм крепят радиатор к плате логики. Выкрутите все восемь винтов.

Снимите радиаторы с платы логики.

Подденьте угол пластиковой лопатки под один из серебристых зажимов антенны. Аккуратно отожмите кончик лопатки от платы логики, чтобы отсоединить зажим антенны.

Повторите это для всех шести зажимов.

Чтобы освободить плату логики, выкрутите четыре винта T8 Torx длиной 5,5 мм из внутренней конструкции.

Извлеките плату логики из внутренней конструкции.

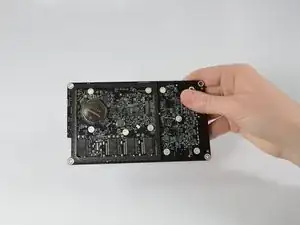

Поверните плату логики так, чтобы белые порты были направлены вниз.

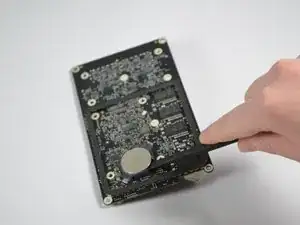

Вставьте плоский конец пластиковой лопатки между батареей и её оболочкой.

Чтобы извлечь батарею, энергично подденьте лопатку вверх.
