Замена внутренней структуры AirPort Extreme A1521

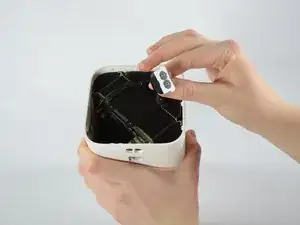

Используя металлическую лопатку, аккуратно подденьте крышку с нижней стороны устройства.

Четыре черные внутренние провода, три тонких и один толстый, подключены к плате: три — к маленьким зажимам и один — к большому зажиму. Обращайтесь с зажимами осторожно; они легко ломаются.

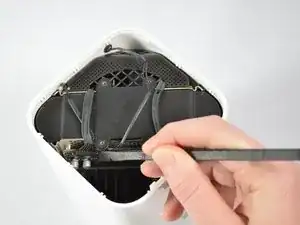

Чтобы отсоединить маленькие зажимы от разъемов, поместите плоский конец пластиковой лопатки под зажим и аккуратно подденьте его от центра устройства.

Чтобы отсоединить большой зажим от разъема, поместите плоский конец лопатки на зажим и подденьте его вверх из разъема.

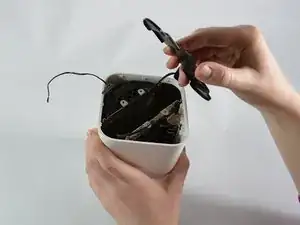

Используя два пальца, сожмите провод питания и аккуратно поднимите его вверх. Уберите его от металлической пластины.

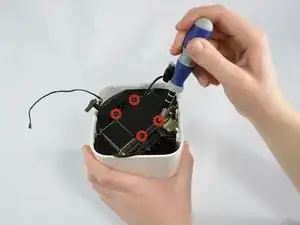

Затем открутите четыре винта Torx T8 диаметром 3,3 мм и снимите металлическую пластину.

Металлическая пластина плотно входит в зазор. Чтобы собрать устройство обратно, сначала вставьте закругленный край пластины в зазор. Это создаст достаточное пространство, чтобы вы могли установить остальную часть пластины на место.

Снимите головку отвертки Torx T8 и замените ее на 60 мм удлинитель; затем добавьте головку Torx T9.

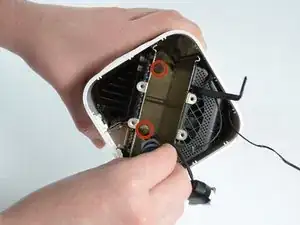

Ослабьте, но не удаляйте два винта внизу 1,2-дюймового зазора посередине внутренней структуры.

Эти винты с пружинным механизмом останутся в устройстве даже при ослаблении; тем не менее, их все же можно полностью удалить. Будьте осторожны и лишь частично ослабьте их.

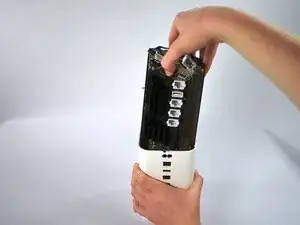

Используя только пальцы, аккуратно сожмите внутреннюю структуру и равномерно потяните вверх, чтобы удалить ее из белого корпуса.

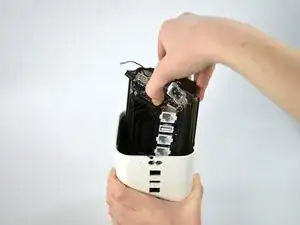

Когда вы помещаете внутреннюю структуру обратно в корпус, аккуратно сожмите ее и опустите почти полностью в корпус. Остановитесь, когда верхний порт только что вошел в корпус. Теперь отодвиньте две стороны внутренней структуры наружу к боковым стенкам корпуса.

Завершите опускание внутренней структуры до конца в корпус. Порты должны совпадать с отверстиями в корпусе и быть на одном уровне с боковыми стенками корпуса.
