Замена антенной решётки AirPort Extreme A1521

При помощи металлической лопатки аккуратно отогните крышку с нижней части устройства.

К плате подключены четыре чёрных внутренних провода: три тонких и один толстый. Три из них закреплены маленькими защёлками, один — большой. Будьте осторожны с защёлками: они легко ломаются.

Чтобы отсоединить маленькие защёлки от разъёмов, поместите плоский конец пластиковой лопатки под защёлку и аккуратно отогните её в сторону от центра устройства.

Чтобы отсоединить большую защёлку, поместите плоский конец лопатки на защёлку и аккуратно поднимите её вверх из разъёма.

Двумя пальцами зажмите провод блока питания и аккуратно поднимите его вверх. Отведите его в сторону от металлической пластины.

Затем открутите четыре винта длиной 3,3 мм с головкой T8 и снимите металлическую пластину.

Металлическая пластина плотно встаёт в зазор. При сборке установите сначала закруглённый край пластины в зазор. Это расширит зазор, и вы сможете правильно установить остальную часть пластины.

Снимите насадку с головки T8 и замените её на 60-мм удлинитель; затем установите головку T9.

Ослабьте, но не выкручивайте полностью два винта в нижней части 3-сантиметрового зазора посередине внутренней конструкции.

Эти винты оснащены пружинами и останутся в устройстве даже при ослаблении; однако полностью выкрутить их всё же возможно. Будьте осторожны: следует только частично ослабить их.

Только руками аккуратно сожмите внутреннюю конструкцию и равномерно потяните вверх, чтобы извлечь её из белого корпуса.

При установке внутренней конструкции обратно в корпус аккуратно сожмите её и опустите почти полностью. Прекратите опускание, когда верхний порт только начнёт входить в корпус. Затем разведите две стороны внутренней конструкции наружу, прижимая их к боковым стенкам корпуса.

Завершите установку, окончательно опустив внутреннюю конструкцию в корпус. Порты должны совпасть с отверстиями корпуса и плотно прилегать к его боковым сторонам.

Поверните внутреннюю конструкцию так, чтобы сторона с пятью белыми портами смотрела вверх.

Открутите четыре винта длиной 10,25 мм с головкой T8, крепящие радиатор.

Вставьте уголок пластиковой лопатки под один из серебряных фиксаторов антенны. Аккуратно отогните конец лопатки от платы, чтобы отсоединить фиксатор антенны.

Повторите это для всех шести фиксаторов.

Переверните внутреннюю конструкцию вверх дном, чтобы металлическая пластина (антенная решётка) оказалась сверху.

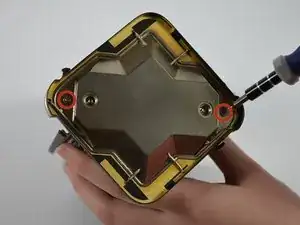

Открутите два винта длиной 2,8 мм с головкой T6 и снимите антенную решётку.
