Замена динамика Mac mini Late 2014

Нижняя крышка защелкивается на трёх стойках для винтов.

Подденьте рядом со стойками, но не прямо на них.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять нижнюю крышку Mac mini.

Поднимите и снимите нижнюю крышку.

Удалите следующие винты TR6 с антенной пластины:

Три винта 4.1 мм

Три винта 1.9 мм

Не снимайте антенную пластину полностью; она по‑прежнему соединена с Mac mini антенным кабелем.

С лицевой стороны с портами ввода/вывода переверните антенную пластину вправо, чтобы получить доступ к разъему антенного кабеля.

Удалите один 3.4 мм винт T6 и шайбу с антенного кабеля.

Будьте осторожны, чтобы не потерять шайбу при снятии винта.

Используйте остриё лопатки, чтобы приподнять антенный разъем прямо вверх с его гнезда на плате AirPort.

Осторожно вытащите антенный кабель из зазора между блоком питания и корпусом.

Снимите антенную пластину с Mac mini.

Удалите два винта T6 12 мм с вентилятора.

Ослабьте захваченный винт T6 27 мм — он будет удалён вместе с узлом вентилятора.

Разъем вентилятора зажат под краем вентилятора и не может быть отсоединён, пока вентилятор не будет сдвинут.

Не пытайтесь полностью снять вентилятор.

Поднимите вентилятор прямо вверх, чтобы освободить захваченный винт из отверстия в плате.

Оттяните вентилятор от SSD, пока не получите лёгкий доступ к разъему вентилятора.

Используйте остриё лопатки, чтобы приподнять разъём вентилятора прямо вверх из его гнезда на плате.

Снимите вентилятор с Mac mini.

Удалите винт T6 2.6 мм, который фиксирует скобу разъёма SATA.

Снимите скобу разъёма SATA.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля SATA из его гнезда на плате.

Используйте остриё лопатки, чтобы отсоединить разъём кабеля ИК‑датчика, поддев его прямо вверх из гнезда.

Следующие три шага применимы только к Mac mini с PCIe SSD. Пропустите следующие три шага, если в вашем Mac mini только жёсткий диск.

Удалите два винта T6 2.6 мм, фиксирующие скобу кабеля PCIe SSD.

Снимите скобу кабеля PCIe SSD.

Поднимите разъём PCIe SSD из его гнезда.

Удалите один винт T6 16 мм, фиксирующий плату.

Для снятия платы необходимо вставить два цилиндрических штыря инструмента для извлечения платы Mac mini в отверстия, выделенные красным. Вставка инструментов в любые отверстия платы, кроме выделенных красным, может привести к её повреждению.

Вставьте инструмент для извлечения платы Mac mini в два выделенных красным отверстия. Убедитесь, что штыри соприкасаются с корпусом под платой, прежде чем продолжить.

Осторожно потяните инструмент в направлении платы ввода/вывода. Узел логической платы и платы ввода/вывода должен слегка выскользнуть из внешнего корпуса.

Перестаньте поддевать, когда инструмент для снятия коснётся отверстия в задней части корпуса.

Снимите инструмент для извлечения логической платы Mac mini.

Вытяните разъём кабеля питания постоянного тока прямо из его гнезда на логической плате.

Осторожно выньте узел логической платы из Mac mini, следя за тем, чтобы ни один кабель не застрял.

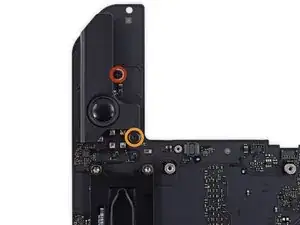

Удалите следующие винты Torx T6, фиксирующие динамик к логической плате:

Один винт 3.6 мм

Один винт 3.6 мм с крупной головкой

Не пытайтесь полностью снять динамик, так как он всё ещё прикреплён к логической плате.

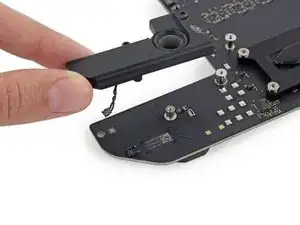

Осторожно сдвиньте динамик в сторону, чтобы получить доступ к его разъёму.

Используйте плоский конец лопатки, чтобы аккуратно поддеть разъём динамика и вывести его из гнезда на логической плате.

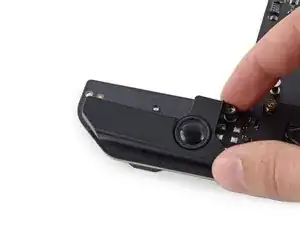

Снимите динамик с логической платы.
