Замена блока питания AirPort Extreme A1521

Используя металлическую лопатку, аккуратно подденьте крышку снизу устройства.

Четыре чёрных внутренних провода, три тонких и один толстый, подключены к плате: три — малыми клеммами и одна — большой клеммой. Обращайтесь с клеммами бережно; они легко ломаются.

Чтобы отсоединить малые клеммы от разъёмов, подведите плоский конец пластиковой лопатки под клемму и аккуратно отожмите её от центра устройства.

Чтобы отсоединить большую клемму от её разъёма, поставьте плоский конец лопатки на клемму и подденьте её вверх из разъёма.

Пальцами сожмите провод блока питания и аккуратно поднимите его вверх. Отведите его от металлической пластины.

Далее открутите четыре винта T8 Torx длиной 3.3 мм и снимите металлическую пластину.

Металлическая пластина плотно сидит в зазоре. При сборке вставьте сначала закруглённый край пластины в зазор. Это раздвинет зазор, чтобы вы могли установить остальную часть пластины на место.

Снимите насадку отвертки T8 и установите удлинитель 60 мм; затем наденьте насадку T9 Torx.

Ослабьте, но не удаляйте два винта внизу 1.2‑дюймового широкого зазора посередине внутренней конструкции.

Эти винты с пружинным креплением и останутся в устройстве даже при ослаблении; однако возможна их полная потеря. Будьте осторожны и ослабляйте только частично.

Только пальцами аккуратно сожмите внутреннюю конструкцию и равномерно потяните вверх, чтобы извлечь её из белого корпуса.

При возвращении внутренней конструкции в корпус аккуратно сожмите её и опустите почти до конца в корпус. Остановитесь, когда верхний порт только войдёт в корпус. Теперь раздвиньте две стороны внутренней конструкции наружу, прижимая к стенкам корпуса.

Завершите опускание внутренней конструкции до упора. Порты должны совпасть с отверстиями в корпусе и прилегать к его стенкам.

Поверните внутреннюю конструкцию так, чтобы белые порты были от вас.

Три винта T8 Torx длиной 8.2 мм крепят вентилятор к внутренней конструкции. Отвинтите все три.

Не теряйте резиновые втулки под винтами. Они предотвращают повреждение устройства при разборке.

Снимите вентилятор с устройства.

Снимайте вентилятор осторожно; он плотно сидит и может повредить устройство при резком рывке.

Снимите четыре винта Torx T8 длиной 10.35 мм на чёрной пластиковой оболочке.

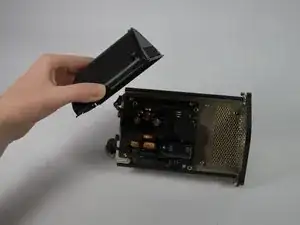

Блок питания должен легко сняться.

Убедитесь, что вы не прикасаетесь к чёрному цилиндру на блоке питания. Он может вас ударить током и вызвать травму.
