Замена переднего стекла дисплея MacBook Unibody модели A1278

С закрытым корпусом разместите верхнюю часть Unibody нижней стороной вверх на ровной поверхности.

Нажмите на рифлёную сторону защёлки крышки отсека достаточно, чтобы схватить свободный конец. Поднимите защёлку до вертикального положения.

Крышка отсека теперь должна быть приподнята настолько, чтобы её можно было вынуть из корпуса Unibody.

Перед продолжением убедитесь, что защёлка крышки отсека находится в вертикальном положении.

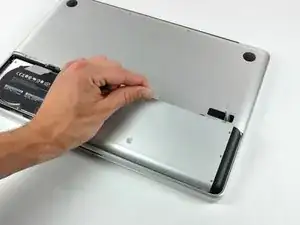

Возьмитесь за белую пластиковую бирку и потяните аккумулятор вверх и выньте его из корпуса Unibody.

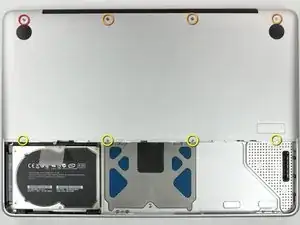

Удалите следующие восемь винтов, крепящих нижнюю крышку к шасси:

Один винт Phillips 3 мм.

Три винта Phillips 13,5 мм.

Четыре винта Phillips 3,5 мм.

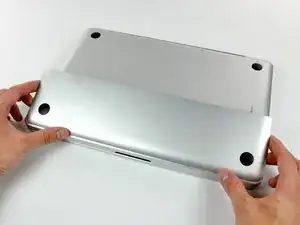

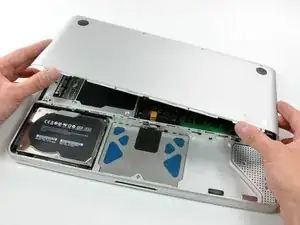

Двумя руками поднимите и снимите нижнюю крышку с верхней части корпуса.

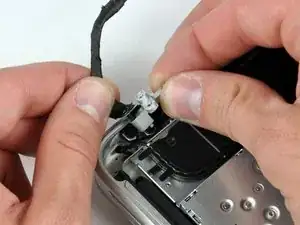

Отключите кабель камеры, потянув штекер прямо от его разъёма.

Будьте осторожны, не тяните кабель вверх при снятии с разъёма.

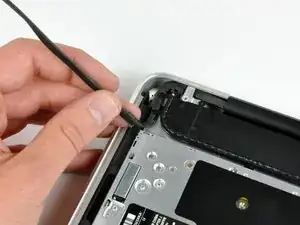

Выведите кабель передачи данных камеры из канала оптического привода.

Удалите следующие винты, крепящие кабель передачи данных камеры и правый динамик к верхней части корпуса:

Один частично резьбовой винт Phillips 9,9 мм.

Один резьбовой винт Phillips 9,6 мм.

Один винт Phillips 4 мм.

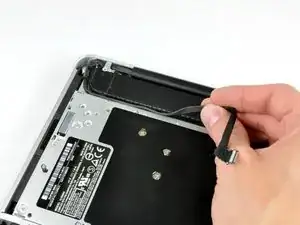

Выдвиньте кронштейн кабеля камеры из-под сабвуфера и извлеките его из компьютера.

Кабель iSight имеет ушко, через которое проходит крайний слева винт на этих фотографиях.

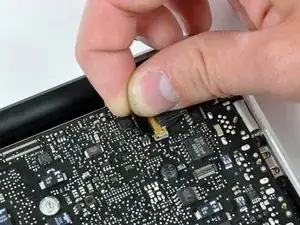

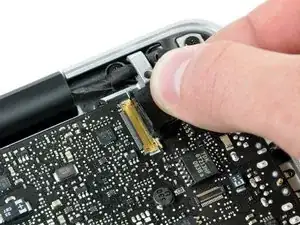

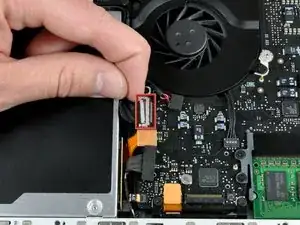

Возьмитесь за пластиковую тянущую бирку, зафиксированную на защёлке кабеля данных дисплея, и поверните её в сторону модуля питания (DC-in).

Потяните разъём кабеля данных дисплея прямо от его гнезда.

Убедитесь, что тянете разъём прямо от гнезда, а не вверх из него.

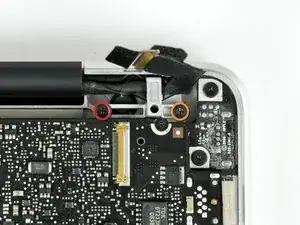

Удалите следующие два винта с кронштейна кабеля данных дисплея:

Один винт Phillips 7 мм.

Один винт Phillips 5 мм.

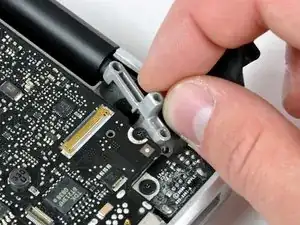

Поднимите кронштейн кабеля данных дисплея из верхней части корпуса.

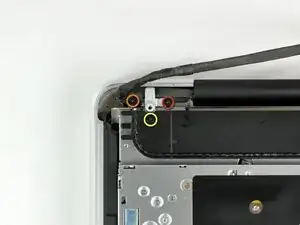

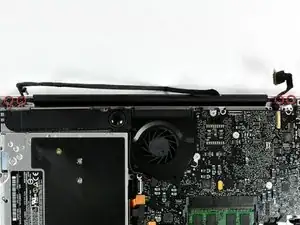

Снимите по два наружных винта Torx 6 мм, крепящих каждую сторону дисплея к верхней части корпуса (всего 4 винта).

Откройте MacBook так, чтобы дисплей был перпендикулярен верхней части корпуса.

Разместите открытый MacBook на столе, как показано на фото.

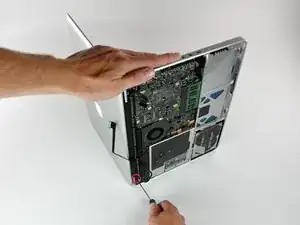

Держа дисплей и верхнюю часть корпуса вместе левой рукой, удалите Torx винт 6 мм из нижнего кронштейна дисплея.

Обязательно держите дисплей и верхнюю часть корпуса вместе левой рукой. Несоблюдение этого может привести к падению освобождённого дисплея/верхней части корпуса и повреждению компонентов.

Удалите оставшийся последний Torx винт 6 мм, крепящий дисплей к верхней части корпуса.

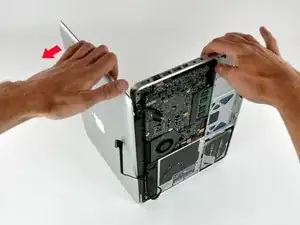

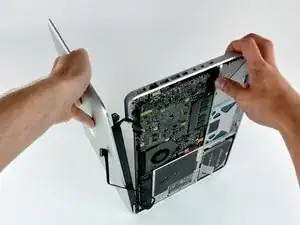

Возьмите верхнюю часть корпуса правой рукой и немного поверните её в сторону верхнего края дисплея, чтобы верхний кронштейн дисплея освободил кромку верхней части корпуса.

Немного поверните дисплей в сторону от верхней части корпуса.

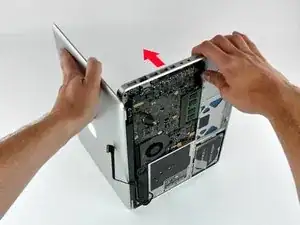

Поднимите дисплей от верхней части корпуса, следя за тем, чтобы кронштейны или кабели не зацепились.

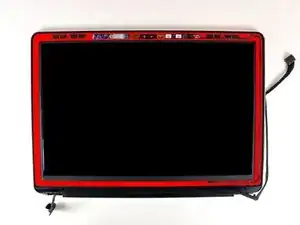

На следующих шагах вы будете использовать тепловую пушку, чтобы смягчить клей, крепящий наружную чёрную рамку с внутренней стороны переднего стекла к дисплею. Область нанесения клея показана красным на втором снимке.

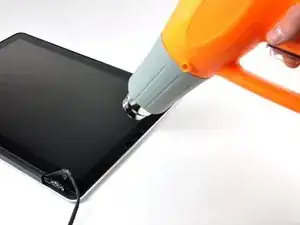

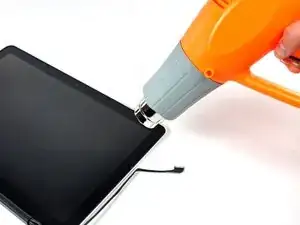

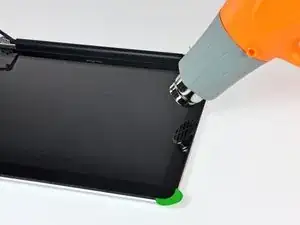

Установив тепловую пушку на низкий режим, начните с прогрева наружной чёрной рамки вблизи верхнего правого угла стеклянной панели.

Всегда направляйте тепловую пушку вдали от мягкой резиновой полосы вокруг стекла дисплея. Нагрев резины приведёт к её частичному расплавлению и изменит матовую поверхность на глянцевую. Прикосновение к перегретой резине может вызвать её необратимую деформацию.

Из-за нагрева нормальным явлением является образование слоя конденсата на внутренней стороне стекла и/или на внешней стороне ЖК-дисплея. Его можно удалить стеклоочистителем после отделения стекла от дисплея.

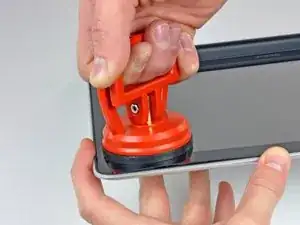

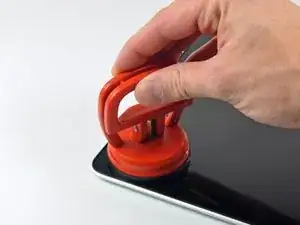

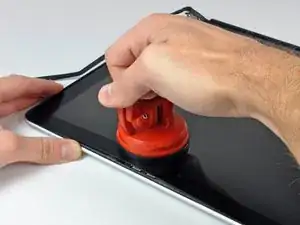

Когда панель достаточно прогрета, закрепите прочную присоску рядом с верхним правым углом стекла дисплея.

Не закрепляйте присоску поверх резиновой полосы по краю стекла дисплея.

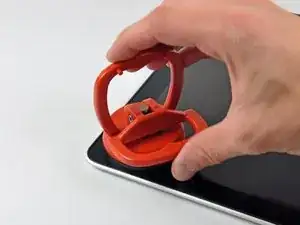

Чтобы прикрепить продаваемые нами присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную ручку, пока она не станет параллельна другой ручке.

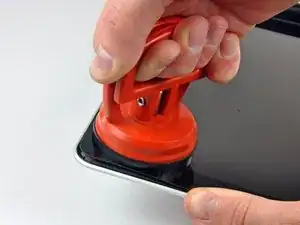

Медленно и осторожно приподнимите угол стекла дисплея от сборки дисплея.

Если приподнимается только верхний край стекла (как видно на третьей фотографии), повторите первые и вторые шаги, пока не сможете приподнять угол панели.

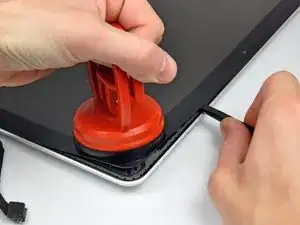

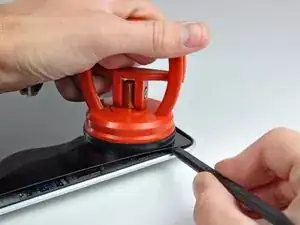

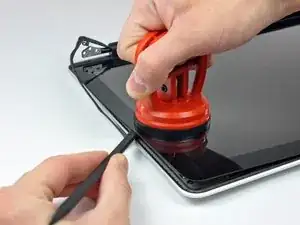

Осторожно приподнимите угол стекла дисплея настолько, чтобы вставить лопатку между ним и сборкой дисплея.

Используйте плоский конец лопатки, чтобы аккуратно отодвинуть клей, фиксирующий переднее стекло к дисплею.

Подденьте стеклянную панель на несколько дюймов от верхнего правого угла вдоль верхнего и правого краёв дисплея.

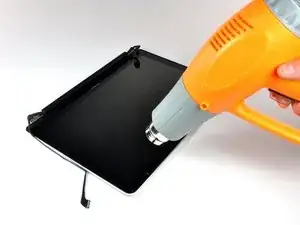

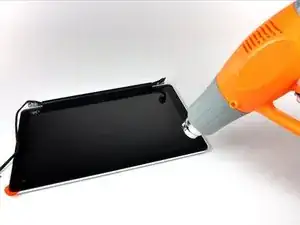

Используйте теплофен, чтобы размягчить клей под чёрной полосой вдоль правой стороны передней стеклянной панели.

Прикрепите присоску вдоль правой стороны передней стеклянной панели.

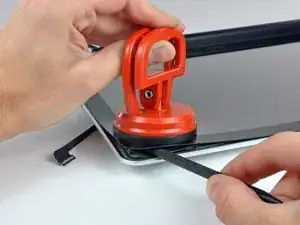

Тяните стеклянную панель вверх, одновременно используя плоский конец лопатки, чтобы отделить её от остальной сборки дисплея.

Продолжайте работать вдоль правого края переднего стекла дисплея, пока оно не отделится от дисплея.

Полезно использовать медиатор или другой тонкий пластиковый предмет, чтобы верхний правый угол передней стеклянной панели не прилипал обратно к сборке дисплея.

Используйте теплофен, чтобы размягчить клей под чёрной полосой вдоль верхнего края стеклянной панели дисплея.

Прикрепите присоску рядом с верхним краем стеклянной панели дисплея и используйте её, чтобы приподнять стекло от дисплея.

Работайте вдоль верхнего края стеклянной панели, при необходимости аккуратно используя плоский конец лопатки, чтобы отделить клей.

Используйте теплофен, чтобы размягчить клей под чёрной полосой около верхнего левого угла стеклянной панели дисплея.

Прикрепите присоску рядом с верхним левым углом стеклянной панели дисплея.

Тяните за присоску и используйте плоский конец лопатки, чтобы аккуратно выдеть стеклянную панель дисплея из сборки дисплея.

После отделения верхнего левого угла от дисплея полезно использовать медиатор или другой тонкий пластиковый предмет, чтобы стекло не прилипало обратно к сборке дисплея.

Используйте теплофен, чтобы размягчить клей под чёрной полосой вдоль левой стороны передней стеклянной панели.

Прикрепите присоску вдоль левой стороны передней стеклянной панели.

Тяните стеклянную панель вверх, одновременно используя плоский конец лопатки, чтобы отделить её от остальной сборки дисплея.

Продолжайте работать вдоль левого края переднего стекла дисплея, пока оно не отделится от дисплея.

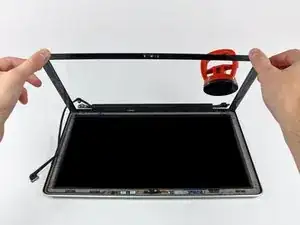

Теперь, когда верхний, левый и правый края стекла освобождены от дисплея, медленно поднимите верхний край стеклянной панели и аккуратно выверните её из дисплея.

При необходимости используйте плоский конец лопатки, чтобы освободить нижний край стеклянной панели дисплея от сборки дисплея.

Перед сборкой убедитесь, что вы очистили как внутреннюю поверхность стеклянной панели, так и ЖК-экран, поскольку любая пыль или отпечатки пальцев, оказавшиеся внутри, будут заметны при включенном устройстве. Рекомендуется использовать силиконовый ролик и липкие листы для тщательной очистки.

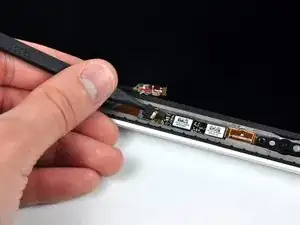

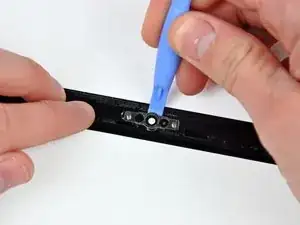

Вставьте край пластикового инструмента между стеклом дисплея и кронштейном камеры и проведите им вокруг кронштейна камеры, чтобы отделить его от стекла дисплея.

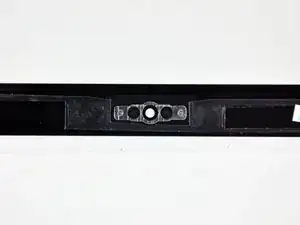

Не забудьте приклеить кронштейн камеры к новому переднему стеклу дисплея перед сборкой.

Во время снятия стекла кабель AirPort & iSight может прилипнуть к клею на стеклянной панели и отсоединиться от платы камеры при подъёме панели. Если кабель AirPort & iSight всё ещё подключён к плате камеры, пропустите этот шаг.

Если вашей целью является снятие платы камеры, пропустите этот шаг, так как повторное подключение кабеля AirPort & iSight не требуется.

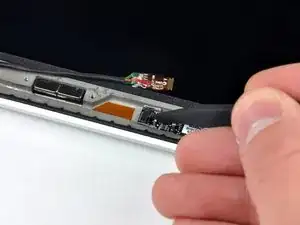

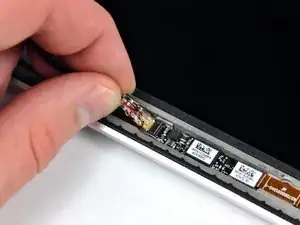

Чтобы повторно подключить кабель, сначала с помощью конца лопатки снимите кусочек поролоновой ленты, закрывающей ZIF-разъём кабеля AirPort & iSight.

Используйте конец лопатки, чтобы откинуть фиксатор ZIF-разъёма кабеля AirPort & iSight.

Вставьте кабель AirPort & iSight в его разъём на плате камеры и с помощью конца лопатки защёлкните фиксатор ZIF, зафиксировав кабель.

Заново приклейте кусочек ленты, закрывающий разъём кабеля AirPort & iSight.
